3.3 Stromversorgung des Industrie-PCs
Der Industrie-PC ist mit einem 24 V

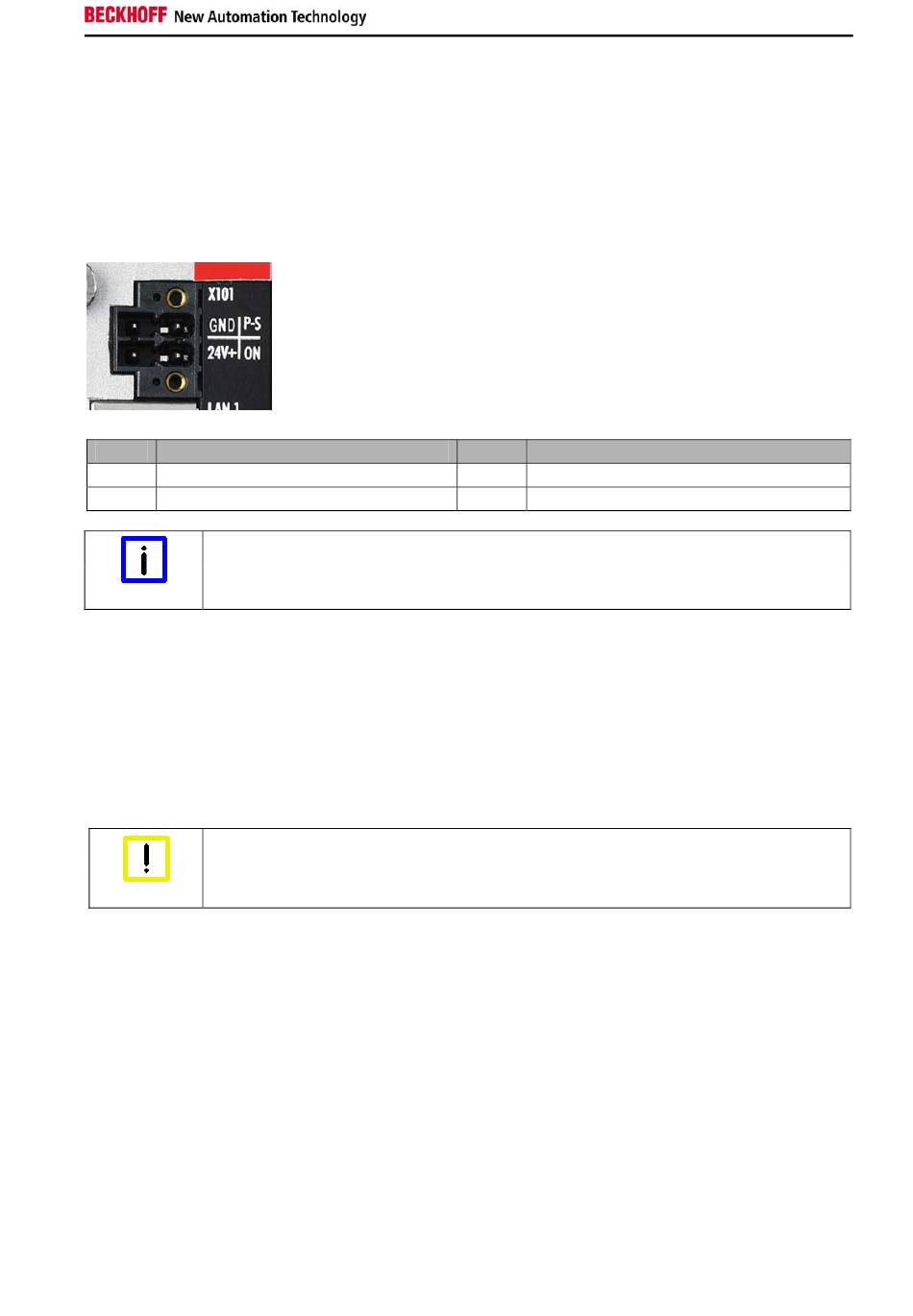

3.3.1 Pinbelegung Anschlussstecker
Über den 4-polige Spannungsstecker (Phoenix DFMC 1,5/2-STF-3,5 BK – 1708595) erfolgt der
Anschluss der Stromversorgung sowie der externen Beschaltung des Industrie-PCs:
Pin
Funktion
GND
0V
24V +
Stromversorgung
Leitungsquerschnitt
Der Stecker ist für 8 A spezifiziert und kann Leitungsquerschnitte bis
Hinweis
1,5 mm
3.3.2 Kabelquerschnitte
Für den Anschluss der Stromversorgung müssen Leitungen mit einem Kabelquerschnitt von 1,5 mm
verwendet werden.
Bei größeren Entfernungen zwischen Spannungsquelle und PC berücksichtigen Sie den Spannungsabfall
in Abhängigkeit vom Kabelquerschnitt sowie Spannungsschwankungen Ihrer Versorgungsspannung,
damit sichergestellt ist, dass die Spannung am Netzteil nicht unter 22 V abfällt.
Absicherung
Die Zuleitung der Stromversorgung ist mit max. 16 A abzusichern.
Achtung
3.3.3 Spannung prüfen und anschließen
Ausstattung mit einem 24 V
1. Prüfen Sie die korrekte Spannung Ihrer externen Stromversorgung.
2. Stecken Sie das von Ihnen montierte Stromversorgungskabel in den Stromversorgungs-
Anschlussstecker des Industrie-PCs und schließen Sie ihn an Ihre externe 24 V Stromversorgung
an.
C6015-0010
Netzteil ausgestattet.
DC
2
aufnehmen.
Netzteil:
DC
Pin
Funktion
P-S
Power-Status Ausgang
ON
PC_ON Eingang
Installation
2
15
