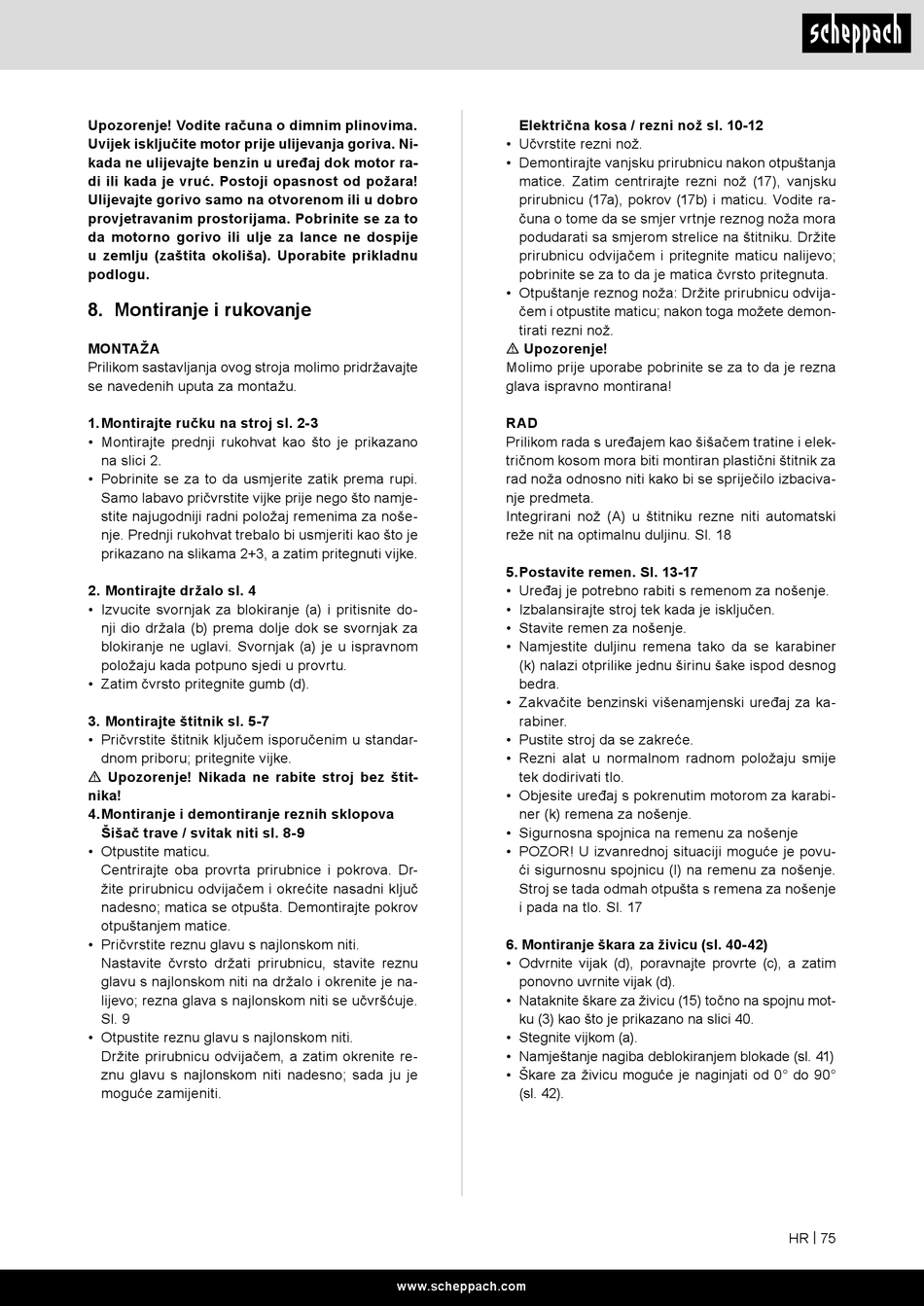

Upozorenje! Vodite računa o dimnim plinovima.
Uvijek isključite motor prije ulijevanja goriva. Ni-
kada ne ulijevajte benzin u uređaj dok motor ra-
di ili kada je vruć. Postoji opasnost od požara!
Ulijevajte gorivo samo na otvorenom ili u dobro
provjetravanim prostorijama. Pobrinite se za to
da motorno gorivo ili ulje za lance ne dospije
u zemlju (zaštita okoliša). Uporabite prikladnu
podlogu.
8. Montiranje i rukovanje
MONTAŽA
Prilikom sastavljanja ovog stroja molimo pridržavajte
se navedenih uputa za montažu.
1. Montirajte ručku na stroj sl. 2-3
• Montirajte prednji rukohvat kao što je prikazano
na slici 2.
• Pobrinite se za to da usmjerite zatik prema rupi.
Samo labavo pričvrstite vijke prije nego što namje-
stite najugodniji radni položaj remenima za noše-
nje. Prednji rukohvat trebalo bi usmjeriti kao što je
prikazano na slikama 2+3, a zatim pritegnuti vijke.
2. Montirajte držalo sl. 4
• Izvucite svornjak za blokiranje (a) i pritisnite do-
nji dio držala (b) prema dolje dok se svornjak za
blokiranje ne uglavi. Svornjak (a) je u ispravnom
položaju kada potpuno sjedi u provrtu.
• Zatim čvrsto pritegnite gumb (d).
3. Montirajte štitnik sl. 5-7
• Pričvrstite štitnik ključem isporučenim u standar-
dnom priboru; pritegnite vijke.
m Upozorenje! Nikada ne rabite stroj bez štit-
nika!
4. Montiranje i demontiranje reznih sklopova
Šišač trave / svitak niti sl. 8-9
• Otpustite maticu.
Centrirajte oba provrta prirubnice i pokrova. Dr-
žite prirubnicu odvijačem i okrećite nasadni ključ
nadesno; matica se otpušta. Demontirajte pokrov
otpuštanjem matice.
• Pričvrstite reznu glavu s najlonskom niti.
Nastavite čvrsto držati prirubnicu, stavite reznu
glavu s najlonskom niti na držalo i okrenite je na-
lijevo; rezna glava s najlonskom niti se učvršćuje.
Sl. 9
• Otpustite reznu glavu s najlonskom niti.
Držite prirubnicu odvijačem, a zatim okrenite re-
znu glavu s najlonskom niti nadesno; sada ju je
moguće zamijeniti.
Električna kosa / rezni nož sl. 10-12
• Učvrstite rezni nož.
• Demontirajte vanjsku prirubnicu nakon otpuštanja
matice. Zatim centrirajte rezni nož (17), vanjsku
prirubnicu (17a), pokrov (17b) i maticu. Vodite ra-
čuna o tome da se smjer vrtnje reznog noža mora
podudarati sa smjerom strelice na štitniku. Držite
prirubnicu odvijačem i pritegnite maticu nalijevo;
pobrinite se za to da je matica čvrsto pritegnuta.
• Otpuštanje reznog noža: Držite prirubnicu odvija-
čem i otpustite maticu; nakon toga možete demon-
tirati rezni nož.
m Upozorenje!
Molimo prije uporabe pobrinite se za to da je rezna
glava ispravno montirana!
RAD
Prilikom rada s uređajem kao šišačem tratine i elek-
tričnom kosom mora biti montiran plastični štitnik za
rad noža odnosno niti kako bi se spriječilo izbaciva-
nje predmeta.
Integrirani nož (A) u štitniku rezne niti automatski
reže nit na optimalnu duljinu. Sl. 18
5. Postavite remen. Sl. 13-17
• Uređaj je potrebno rabiti s remenom za nošenje.
• Izbalansirajte stroj tek kada je isključen.
• Stavite remen za nošenje.
• Namjestite duljinu remena tako da se karabiner
(k) nalazi otprilike jednu širinu šake ispod desnog
bedra.
• Zakvačite benzinski višenamjenski uređaj za ka-
rabiner.
• Pustite stroj da se zakreće.
• Rezni alat u normalnom radnom položaju smije
tek dodirivati tlo.
• Objesite uređaj s pokrenutim motorom za karabi-
ner (k) remena za nošenje.
• Sigurnosna spojnica na remenu za nošenje
• POZOR! U izvanrednoj situaciji moguće je povu-
ći sigurnosnu spojnicu (l) na remenu za nošenje.
Stroj se tada odmah otpušta s remena za nošenje
i pada na tlo. Sl. 17
6. Montiranje škara za živicu (sl. 40-42)
• Odvrnite vijak (d), poravnajte provrte (c), a zatim
ponovno uvrnite vijak (d).
• Nataknite škare za živicu (15) točno na spojnu mot-
ku (3) kao što je prikazano na slici 40.
• Stegnite vijkom (a).
• Namještanje nagiba deblokiranjem blokade (sl. 41)
• Škare za živicu moguće je naginjati od 0° do 90°
(sl. 42).
www.scheppach.com
HR | 75
