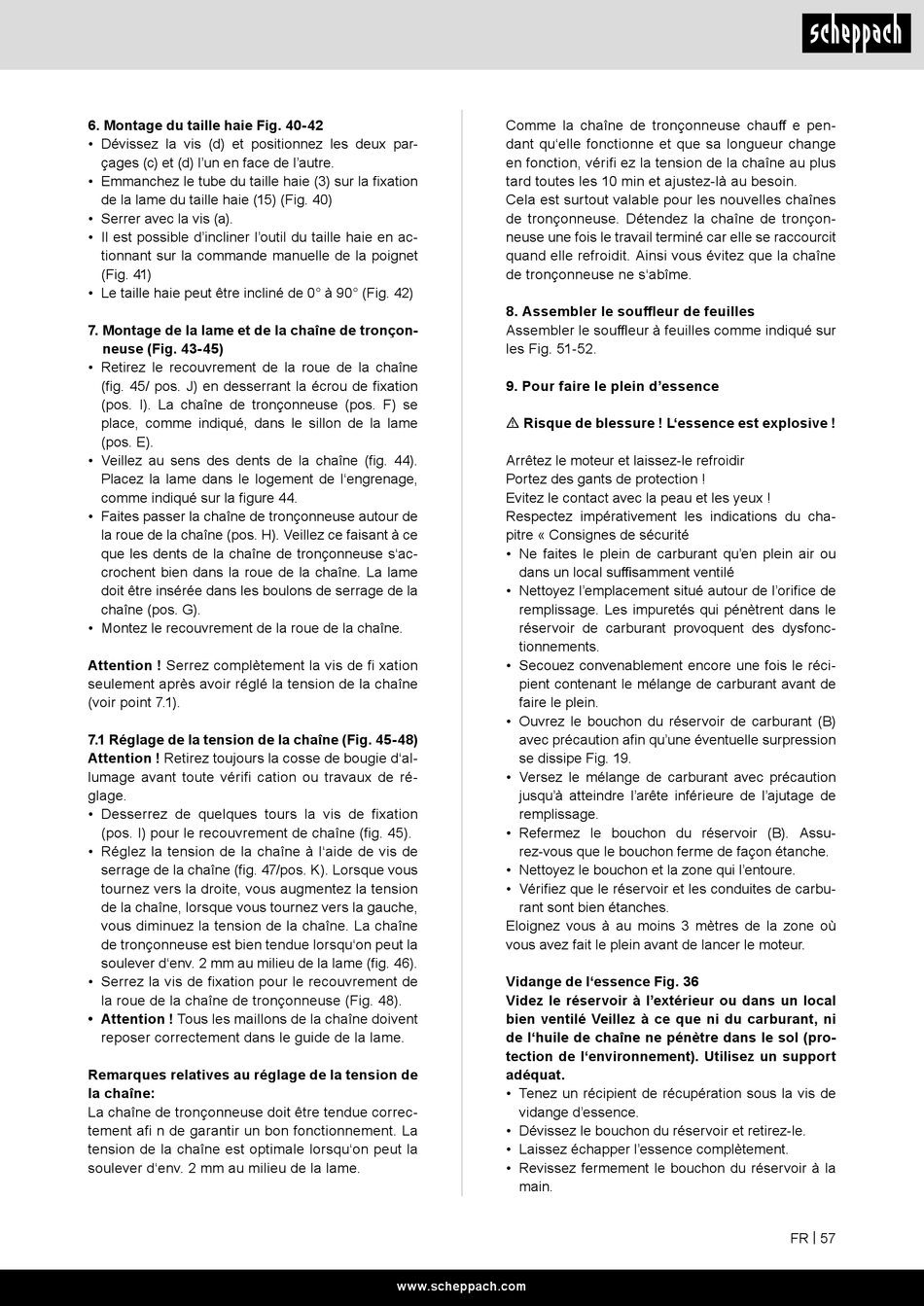

6. Montage du taille haie Fig. 40-42
• Dévissez la vis (d) et positionnez les deux par-
çages (c) et (d) l'un en face de l'autre.
• Emmanchez le tube du taille haie (3) sur la fixation
de la lame du taille haie (15) (Fig. 40)
• Serrer avec la vis (a).
• Il est possible d'incliner l'outil du taille haie en ac-
tionnant sur la commande manuelle de la poignet
(Fig. 41)
• Le taille haie peut être incliné de 0° à 90° (Fig. 42)
7. Montage de la lame et de la chaîne de tronçon-
neuse (Fig. 43-45)
• Retirez le recouvrement de la roue de la chaîne
(fig. 45/ pos. J) en desserrant la écrou de fixation
(pos. I). La chaîne de tronçonneuse (pos. F) se
place, comme indiqué, dans le sillon de la lame
(pos. E).
• Veillez au sens des dents de la chaîne (fig. 44).
Placez la lame dans le logement de l'engrenage,
comme indiqué sur la figure 44.
• Faites passer la chaîne de tronçonneuse autour de
la roue de la chaîne (pos. H). Veillez ce faisant à ce
que les dents de la chaîne de tronçonneuse s'ac-
crochent bien dans la roue de la chaîne. La lame
doit être insérée dans les boulons de serrage de la
chaîne (pos. G).
• Montez le recouvrement de la roue de la chaîne.
Attention ! Serrez complètement la vis de fi xation
seulement après avoir réglé la tension de la chaîne
(voir point 7.1).
7.1 Réglage de la tension de la chaîne (Fig. 45-48)
Attention ! Retirez toujours la cosse de bougie d'al-
lumage avant toute vérifi cation ou travaux de ré-
glage.
• Desserrez de quelques tours la vis de fixation
(pos. I) pour le recouvrement de chaîne (fig. 45).
• Réglez la tension de la chaîne à l'aide de vis de
serrage de la chaîne (fig. 47/pos. K). Lorsque vous
tournez vers la droite, vous augmentez la tension
de la chaîne, lorsque vous tournez vers la gauche,
vous diminuez la tension de la chaîne. La chaîne
de tronçonneuse est bien tendue lorsqu'on peut la
soulever d'env. 2 mm au milieu de la lame (fig. 46).
• Serrez la vis de fixation pour le recouvrement de
la roue de la chaîne de tronçonneuse (Fig. 48).
• Attention ! Tous les maillons de la chaîne doivent
reposer correctement dans le guide de la lame.
Remarques relatives au réglage de la tension de
la chaîne:
La chaîne de tronçonneuse doit être tendue correc-
tement afi n de garantir un bon fonctionnement. La
tension de la chaîne est optimale lorsqu'on peut la
soulever d'env. 2 mm au milieu de la lame.
Comme la chaîne de tronçonneuse chauff e pen-
dant qu'elle fonctionne et que sa longueur change
en fonction, vérifi ez la tension de la chaîne au plus
tard toutes les 10 min et ajustez-là au besoin.
Cela est surtout valable pour les nouvelles chaînes
de tronçonneuse. Détendez la chaîne de tronçon-
neuse une fois le travail terminé car elle se raccourcit
quand elle refroidit. Ainsi vous évitez que la chaîne
de tronçonneuse ne s'abîme.
8. Assembler le souffleur de feuilles
Assembler le souffleur à feuilles comme indiqué sur
les Fig. 51-52.
9. Pour faire le plein d'essence
m Risque de blessure ! L'essence est explosive !
Arrêtez le moteur et laissez-le refroidir
Portez des gants de protection !
Evitez le contact avec la peau et les yeux !
Respectez impérativement les indications du cha-
pitre « Consignes de sécurité
• Ne faites le plein de carburant qu'en plein air ou
dans un local suffisamment ventilé
• Nettoyez l'emplacement situé autour de l'orifice de
remplissage. Les impuretés qui pénètrent dans le
réservoir de carburant provoquent des dysfonc-
tionnements.
• Secouez convenablement encore une fois le réci-
pient contenant le mélange de carburant avant de
faire le plein.
• Ouvrez le bouchon du réservoir de carburant (B)
avec précaution afin qu'une éventuelle surpression
se dissipe Fig. 19.
• Versez le mélange de carburant avec précaution
jusqu'à atteindre l'arête inférieure de l'ajutage de
remplissage.
• Refermez le bouchon du réservoir (B). Assu-
rez-vous que le bouchon ferme de façon étanche.
• Nettoyez le bouchon et la zone qui l'entoure.
• Vérifiez que le réservoir et les conduites de carbu-
rant sont bien étanches.
Eloignez vous à au moins 3 mètres de la zone où
vous avez fait le plein avant de lancer le moteur.
Vidange de l'essence Fig. 36
Videz le réservoir à l'extérieur ou dans un local
bien ventilé Veillez à ce que ni du carburant, ni
de l'huile de chaîne ne pénètre dans le sol (pro-
tection de l'environnement). Utilisez un support
adéquat.
• Tenez un récipient de récupération sous la vis de
vidange d'essence.
• Dévissez le bouchon du réservoir et retirez-le.
• Laissez échapper l'essence complètement.
• Revissez fermement le bouchon du réservoir à la
main.
www.scheppach.com
FR | 57
