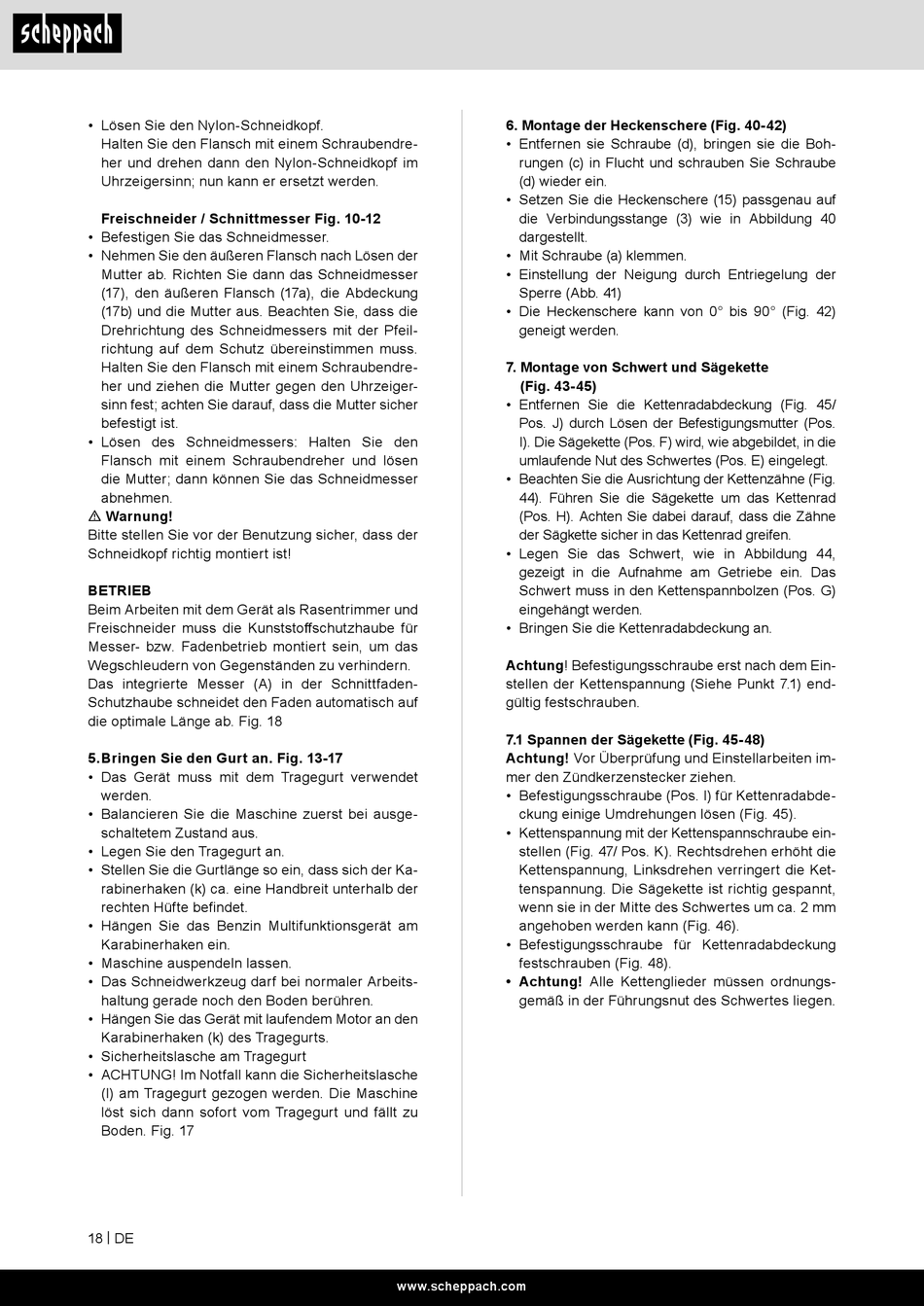

• Lösen Sie den Nylon-Schneidkopf.
Halten Sie den Flansch mit einem Schraubendre-
her und drehen dann den Nylon-Schneidkopf im
Uhrzeigersinn; nun kann er ersetzt werden.
Freischneider / Schnittmesser Fig. 10-12
• Befestigen Sie das Schneidmesser.
• Nehmen Sie den äußeren Flansch nach Lösen der
Mutter ab. Richten Sie dann das Schneidmesser
(17), den äußeren Flansch (17a), die Abdeckung
(17b) und die Mutter aus. Beachten Sie, dass die
Drehrichtung des Schneidmessers mit der Pfeil-
richtung auf dem Schutz übereinstimmen muss.
Halten Sie den Flansch mit einem Schraubendre-
her und ziehen die Mutter gegen den Uhrzeiger-
sinn fest; achten Sie darauf, dass die Mutter sicher
befestigt ist.
• Lösen des Schneidmessers: Halten Sie den
Flansch mit einem Schraubendreher und lösen
die Mutter; dann können Sie das Schneidmesser
abnehmen.
m Warnung!
Bitte stellen Sie vor der Benutzung sicher, dass der
Schneidkopf richtig montiert ist!
BETRIEB
Beim Arbeiten mit dem Gerät als Rasentrimmer und
Freischneider muss die Kunststoffschutzhaube für
Messer- bzw. Fadenbetrieb montiert sein, um das
Wegschleudern von Gegenständen zu verhindern.
Das integrierte Messer (A) in der Schnittfaden-
Schutzhaube schneidet den Faden automatisch auf
die optimale Länge ab. Fig. 18
5. Bringen Sie den Gurt an. Fig. 13-17
• Das Gerät muss mit dem Tragegurt verwendet
werden.
• Balancieren Sie die Maschine zuerst bei ausge-
schaltetem Zustand aus.
• Legen Sie den Tragegurt an.
• Stellen Sie die Gurtlänge so ein, dass sich der Ka-
rabinerhaken (k) ca. eine Handbreit unterhalb der
rechten Hüfte befindet.
• Hängen Sie das Benzin Multifunktionsgerät am
Karabinerhaken ein.
• Maschine auspendeln lassen.
• Das Schneidwerkzeug darf bei normaler Arbeits-
haltung gerade noch den Boden berühren.
• Hängen Sie das Gerät mit laufendem Motor an den
Karabinerhaken (k) des Tragegurts.
• Sicherheitslasche am Tragegurt
• ACHTUNG! Im Notfall kann die Sicherheitslasche
(l) am Tragegurt gezogen werden. Die Maschine
löst sich dann sofort vom Tragegurt und fällt zu
Boden. Fig. 17
18 | DE
6. Montage der Heckenschere (Fig. 40-42)
• Entfernen sie Schraube (d), bringen sie die Boh-
rungen (c) in Flucht und schrauben Sie Schraube
(d) wieder ein.
• Setzen Sie die Heckenschere (15) passgenau auf
die Verbindungsstange (3) wie in Abbildung 40
dargestellt.
• Mit Schraube (a) klemmen.
• Einstellung der Neigung durch Entriegelung der
Sperre (Abb. 41)
• Die Heckenschere kann von 0° bis 90° (Fig. 42)
geneigt werden.
7. Montage von Schwert und Sägekette
(Fig. 43-45)
• Entfernen Sie die Kettenradabdeckung (Fig. 45/
Pos. J) durch Lösen der Befestigungsmutter (Pos.
I). Die Sägekette (Pos. F) wird, wie abgebildet, in die
umlaufende Nut des Schwertes (Pos. E) eingelegt.
• Beachten Sie die Ausrichtung der Kettenzähne (Fig.
44). Führen Sie die Sägekette um das Kettenrad
(Pos. H). Achten Sie dabei darauf, dass die Zähne
der Sägkette sicher in das Kettenrad greifen.
• Legen Sie das Schwert, wie in Abbildung 44,
gezeigt in die Aufnahme am Getriebe ein. Das
Schwert muss in den Kettenspannbolzen (Pos. G)
eingehängt werden.
• Bringen Sie die Kettenradabdeckung an.
Achtung! Befestigungsschraube erst nach dem Ein-
stellen der Kettenspannung (Siehe Punkt 7.1) end-
gültig festschrauben.
7.1 Spannen der Sägekette (Fig. 45-48)
Achtung! Vor Überprüfung und Einstellarbeiten im-
mer den Zündkerzenstecker ziehen.
• Befestigungsschraube (Pos. I) für Kettenradabde-
ckung einige Umdrehungen lösen (Fig. 45).
• Kettenspannung mit der Kettenspannschraube ein-
stellen (Fig. 47/ Pos. K). Rechtsdrehen erhöht die
Kettenspannung, Linksdrehen verringert die Ket-
tenspannung. Die Sägekette ist richtig gespannt,
wenn sie in der Mitte des Schwertes um ca. 2 mm
angehoben werden kann (Fig. 46).
• Befestigungsschraube für Kettenradabdeckung
festschrauben (Fig. 48).
• Achtung! Alle Kettenglieder müssen ordnungs-
gemäß in der Führungsnut des Schwertes liegen.
