PIAB piCOMPACT 23 SMART Handbuch Seite 8

Erste Schritte

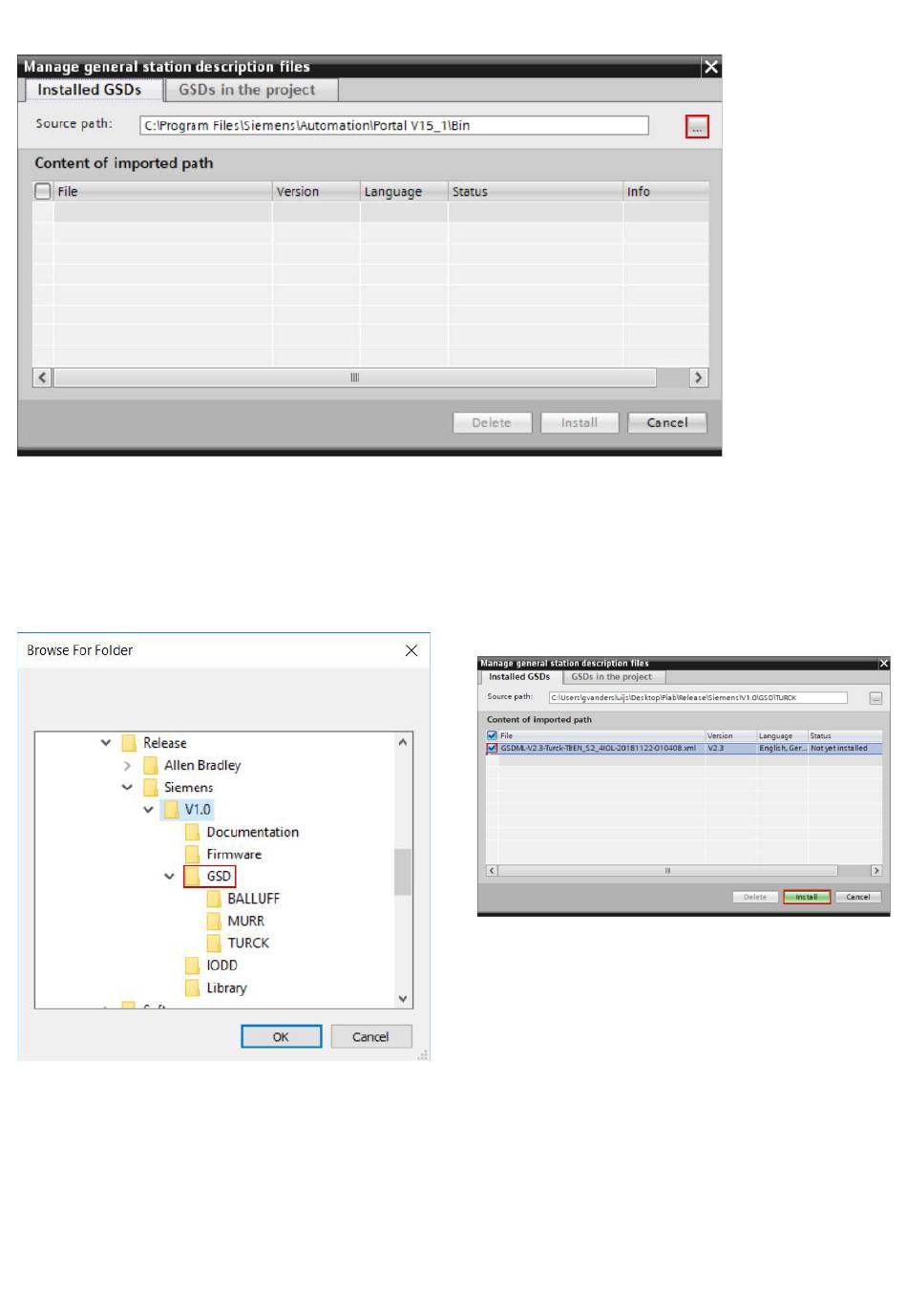

Figure 4 Quellpfad auswählen
Navigieren Sie zu dem GSD-Ordner in dem
heruntergeladenen Paket, wählen Sie den
Unterordner des Herstellers des IO-Link-Masters, der
hinzugefügt werden soll. Klicken Sie anschließend
auf „OK".
Figure 5 Durchsuchen Sie den GSD-Ordner
Seite 8/38
Vergewissern Sie sich, dass die Typ- und
Versionsnummern mit der verfügbaren Hardware
übereinstimmen. Wählen Sie die entsprechende
GSD-Datei für den IO-Link-Master, indem Sie das
Kontrollkästchen aktivieren. Klicken Sie anschließend
auf Installieren.
Figure 6 Wählen Sie die GSD-Datei und klicken Sie auf
Installieren
Der Installationsprozess dauert etwa eine Minute;
danach können Sie das Gerät in der
Hardwarekonfiguration hinzufügen.
