4.3 Master zur Hardware-Konfiguration
hinzufügen

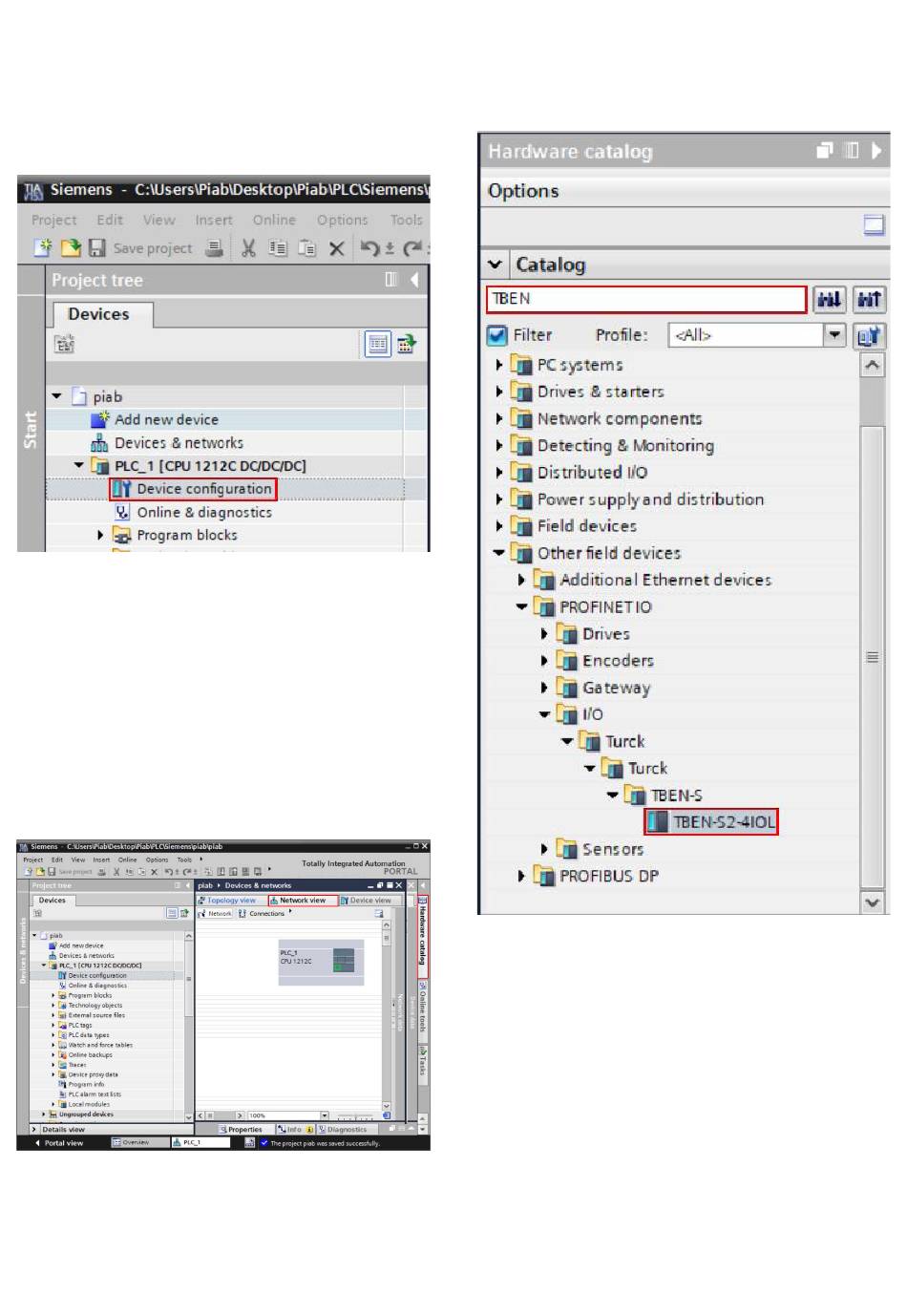

Öffnen Sie im Projektstrukturfenster die
Gerätekonfiguration mit einem Doppelklick.
Figure 7
Je nach gewählter Hardware (siehe Kapitel 3.3)
fahren Sie mit dem IO-Link Master Feldmodul
(Topologie A: 4.3.1 Topologie A: Feldmodul) oder
einem Rack-Modul (z. B. SM1278, Topologie B, 4.3.2
Topologie B: Rack-Modul) fort
4.3.1 Topologie A: Feldmodul
Vergewissern Sie sich, dass die „Network view"
ausgewählt ist und erweitern Sie den Bereich
„Hardware Catalog"
Figure 8 Abbildung 8: Fenster des Hardwarekatalogs
erweitern
Handbuch
Verwenden Sie die Suchfunktion des Katalogs, um
den IO-Link-Master zu finden. In diesem Beispiel wird
der TURCK TBEN-S2-4IOL dem Projekt hinzugefügt.
Figure 9 IO-Link Master finden.
piab.com
Erste Schritte
Seite 9/38
