Verwenden Sie die Suchfunktion des Katalogs, um
den IO-Link-Master zu finden. In diesem Beispiel wird
der Siemens SM 1278 zum Projekt hinzugefügt.

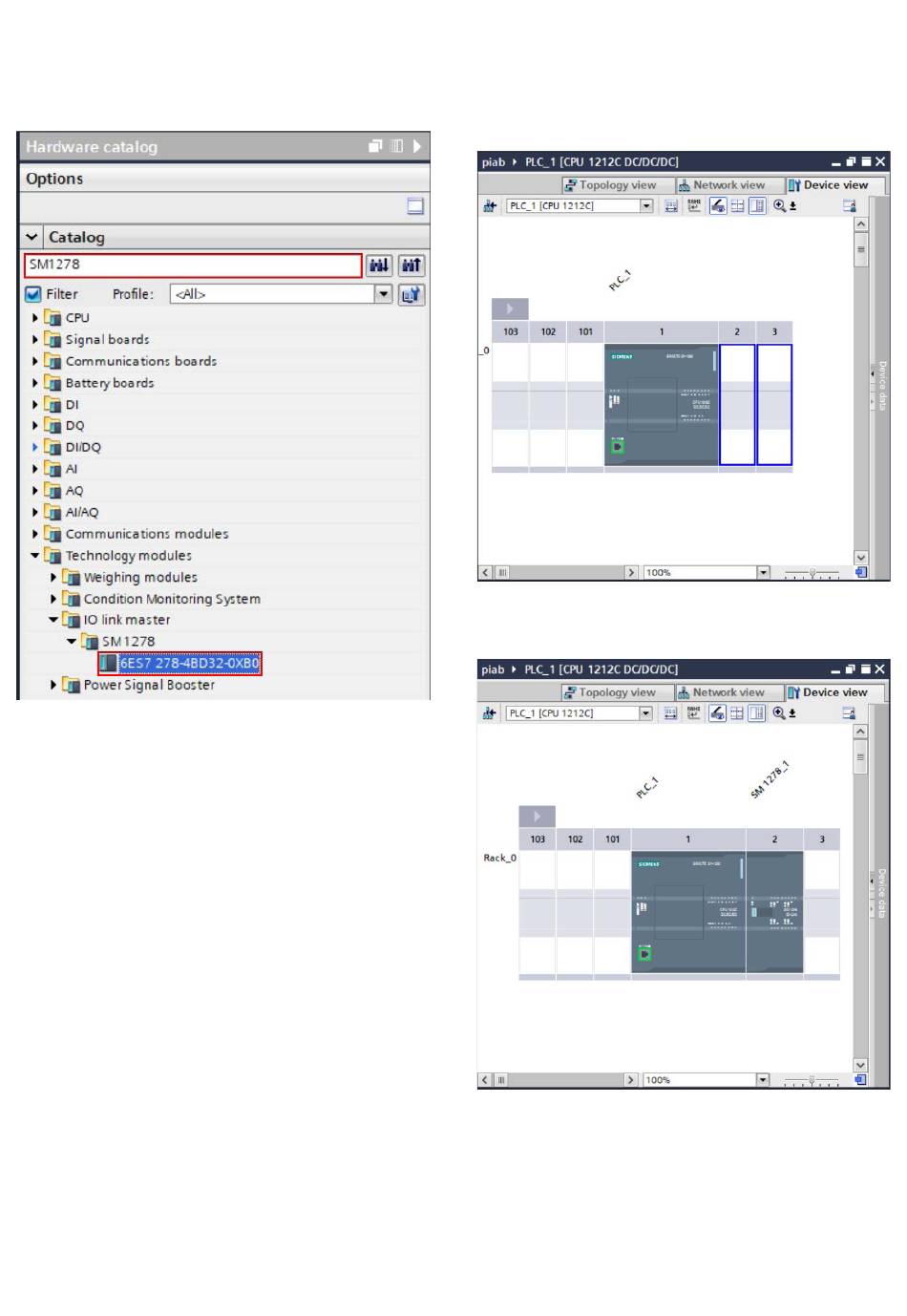

Figure 14 IO-Link Master finden.
Handbuch
Im Fenster Geräteansicht werden die verfügbaren
Slots für das Modul angezeigt. Platzieren Sie den
IO-Link-Master in Slot 2, indem Sie ihn aus dem
Hardware-Katalog ziehen.
Figure 15 Verfügbare Slots
Das Modul ist in Slot 2 konfiguriert
Figure 16 Modul installiert
piab.com
Erste Schritte
Seite 11/38
