Erste Schritte
4.4 I/O-Konfiguration
Es gibt zwei verschiedene Methoden, um die Ein-
und Ausgaben des IO-Link-Masters zu konfigurieren.
Die Siemens SM 1278 verwendet das Port
Configuration Tool (S7-PCT), die anderen Module
werden konfiguriert, indem einem Slot ein Port-
Konfigurationsobjekt zugewiesen wird. Für den SM
1278 und andere Siemens IO-Link-Master folgen Sie
4.4.1 Konfiguration mit S7-PCT, für die MURR-,
BALLUFF- und TURCK-Master verwenden Sie 4.4.2
Konfiguration des IO-Link-Geräts.
4.4.1 Konfiguration mit S7-PCT
Starten Sie das Port-Konfigurationswerkzeug, indem
Sie mit der rechten Maustaste auf den IO-Link-
Master in der Geräteansicht klicken. Wählen Sie
S7-PCT und klicken Sie auf „Start".

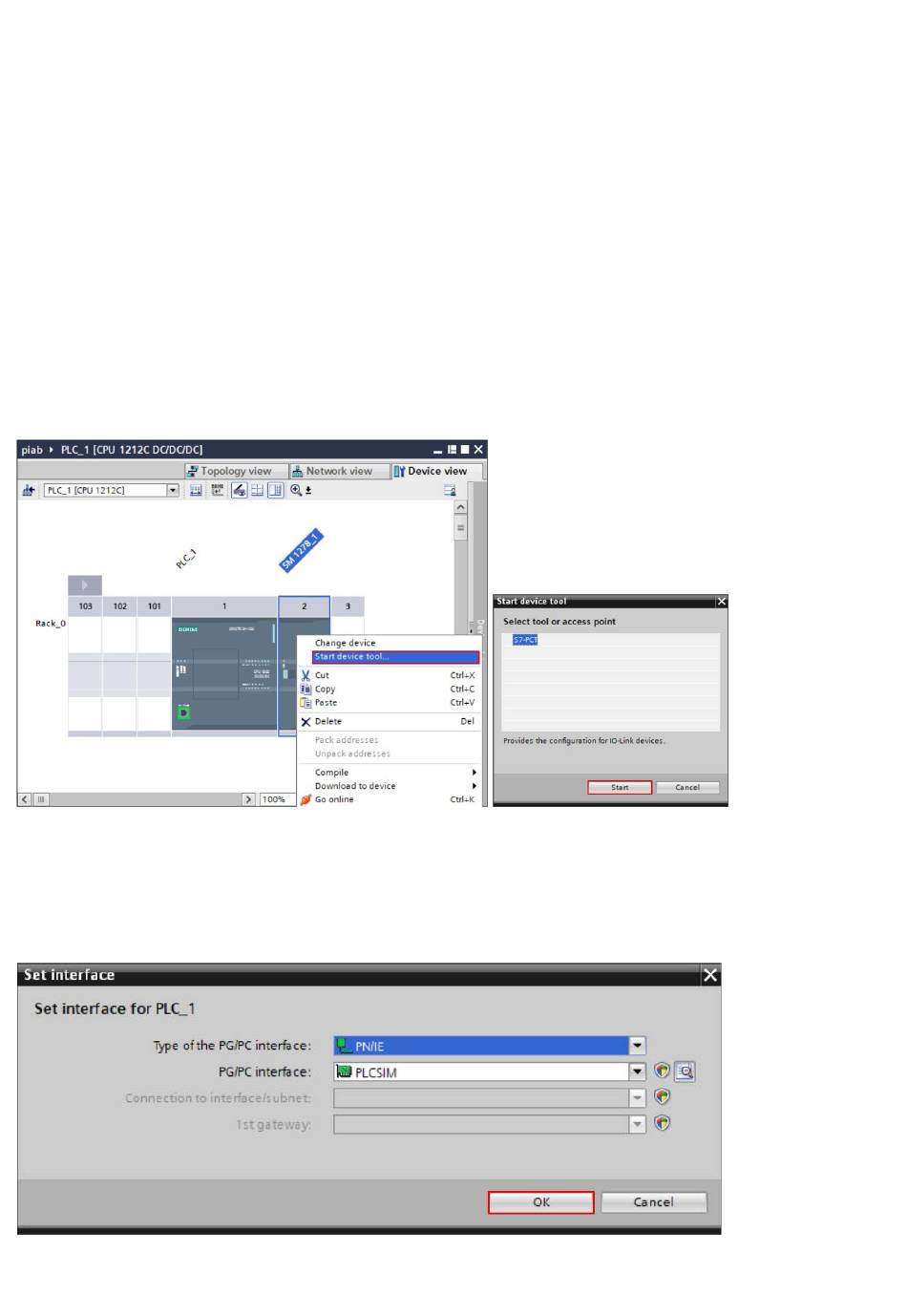

Figure 17 Abbildung 17: Gerätewerkzeug starten
Wenn Sie noch keine Schnittstelle ausgewählt
haben, werden Sie im Fenster „Set interface"
aufgefordert, die Verbindung zu bestätigen. Dieser
Schritt ist für den Konfigurationsteil nicht
entscheidend.
Figure 18 Schnittstelle einstellen
Seite 12/38
Es dauert einen Moment, bis die Anwendung startet.
Das Fenster im Bild unten wird angezeigt. Wenn Sie
zum ersten Mal mit S7-PCT und piCOMPACT
arbeiten, müssen Sie die IODD-Datei installieren.
Wenn sie bereits installiert ist, kann dieser Teil
übersprungen werden.
