Die Blöcke werden nun in das Projekt importiert.
Beachten Sie, dass der Ordner „Data Types" in den
Unterordner „PLC data types" des Projekts
verschoben wurde.

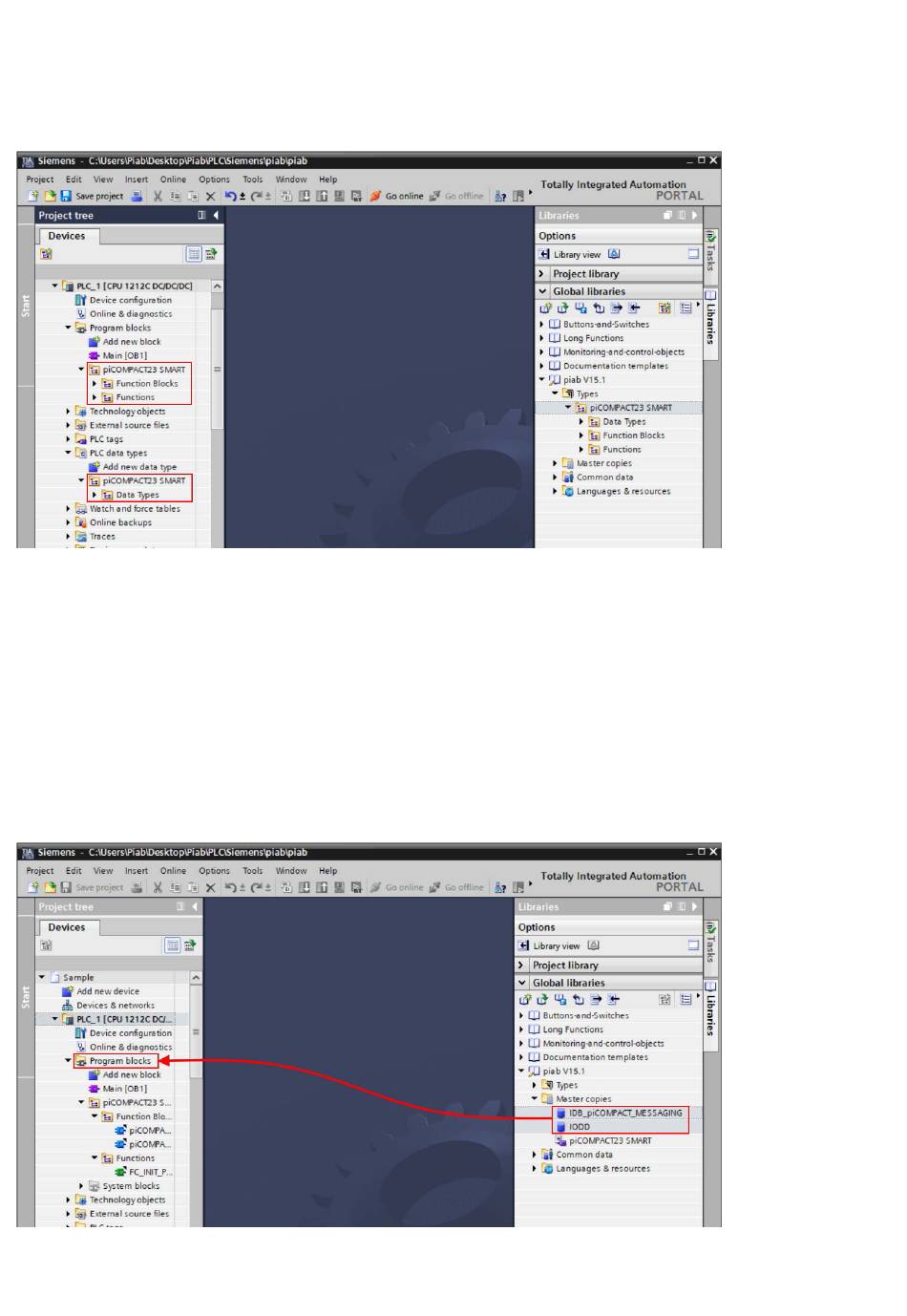

Figure 37 Importierte Blöcke
Die Bibliothek enthält auch einen Instanz-DB-Block
für den FB piCOMPACT_MESSAGING mit wichtigen
voreingestellten Konfigurationswerten, sowie einen
Beispiel-DB mit den IODD-Daten. Öffnen Sie den
Ordner „Master copies" im Fenster „Global libraries"
und ziehen Sie die folgenden Blöcke in den Ordner
„Program blocks":
•
IDB_piCOMPACT_MESSAGING
•
IODD
Figure 38 DBs der Stammkopie importieren
