Erste Schritte
4.4.2 Konfigurieren des IO-Link-Geräts
Sobald die IODD-Datei installiert ist, navigieren Sie
zu dem Gerät im IO-Link-Katalog und ziehen es auf
den entsprechenden Slot.

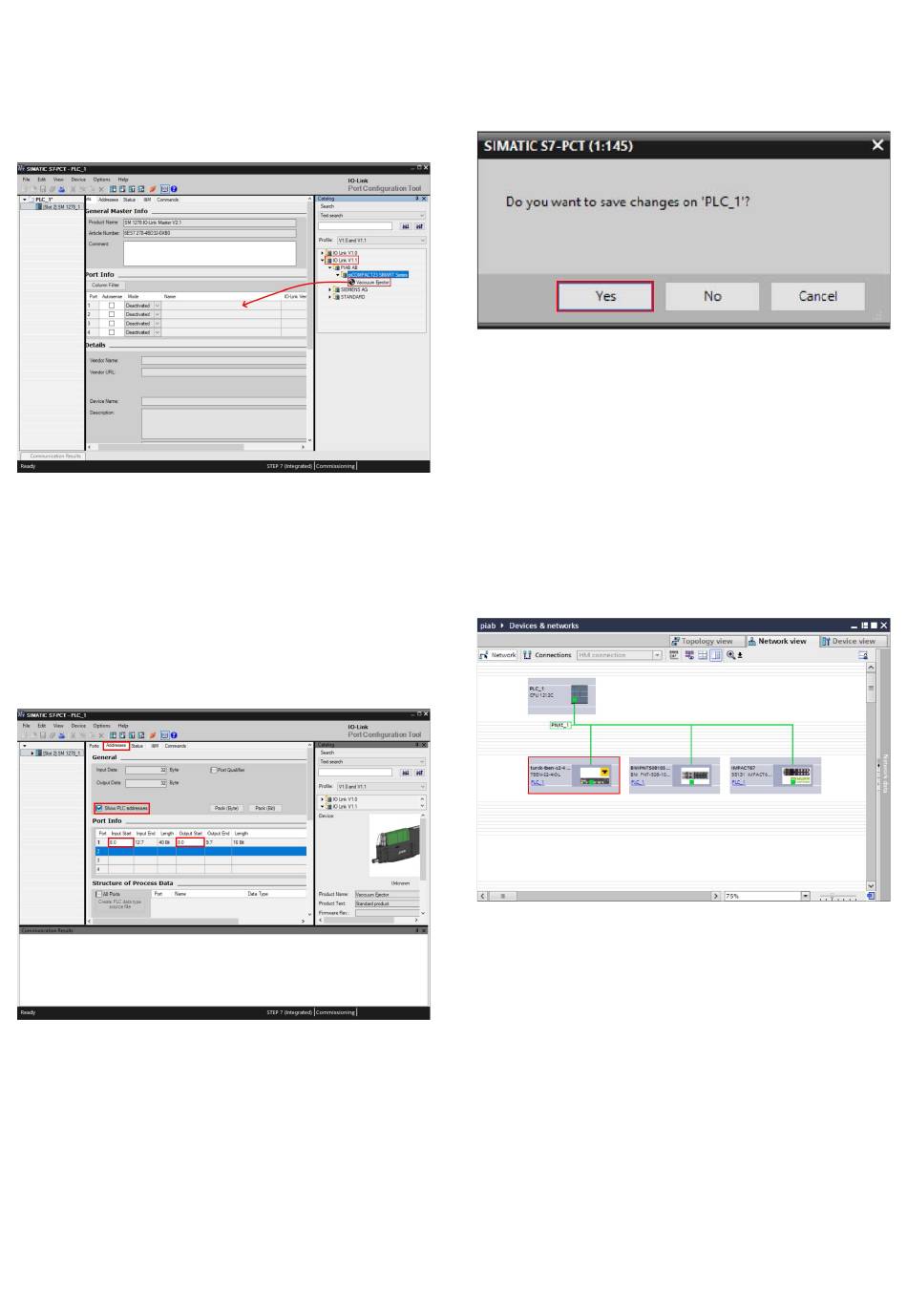

Figure 24 IO-Link-Gerät ziehen
Wechseln Sie im Hauptfenster auf die Registerkarte
„Adresses" und vergewissern Sie sich, dass das
Kästchen „Show PLC addresses" markiert ist.
Notieren Sie sich die Adressen „Input Start" und
„Output Start". In diesem Fall sind sie beide 8.0.
Die Eingabe- und Ausgabeadressen werden in
Kapitel 6.2 piCOMPACT Prozess I/O verwendet.
Figure 25 Adressen notieren
Seite 14/38
Klicken Sie schließlich auf das x in der oberen
rechten Ecke, um das Werkzeug zu beenden. Klicken
Sie auf Yes, um die Änderungen zu akzeptieren.
Figure 26 Änderungen akzeptieren
4.4.3 Port-Konfigurationsobjekt
Klicken Sie auf dem Bildschirm „Devices & networks"
doppelt auf das IO-Link-Feld Master, der konfiguriert
werden soll. Dieses Beispiel zeigt die 3
verschiedenen Typen, die bei der Entwicklung der
Beispielsoftware getestet wurden. Das Handbuch
zeigt die Konfiguration des TURCK-Masters, der
Prozess ist für andere Anbieter weitgehend
identisch. In der Tabelle weiter unten in diesem
Kapitel finden Sie die Unterschiede.
Figure 27 Klicken Sie doppelt auf das IO-Link-Feld Master
