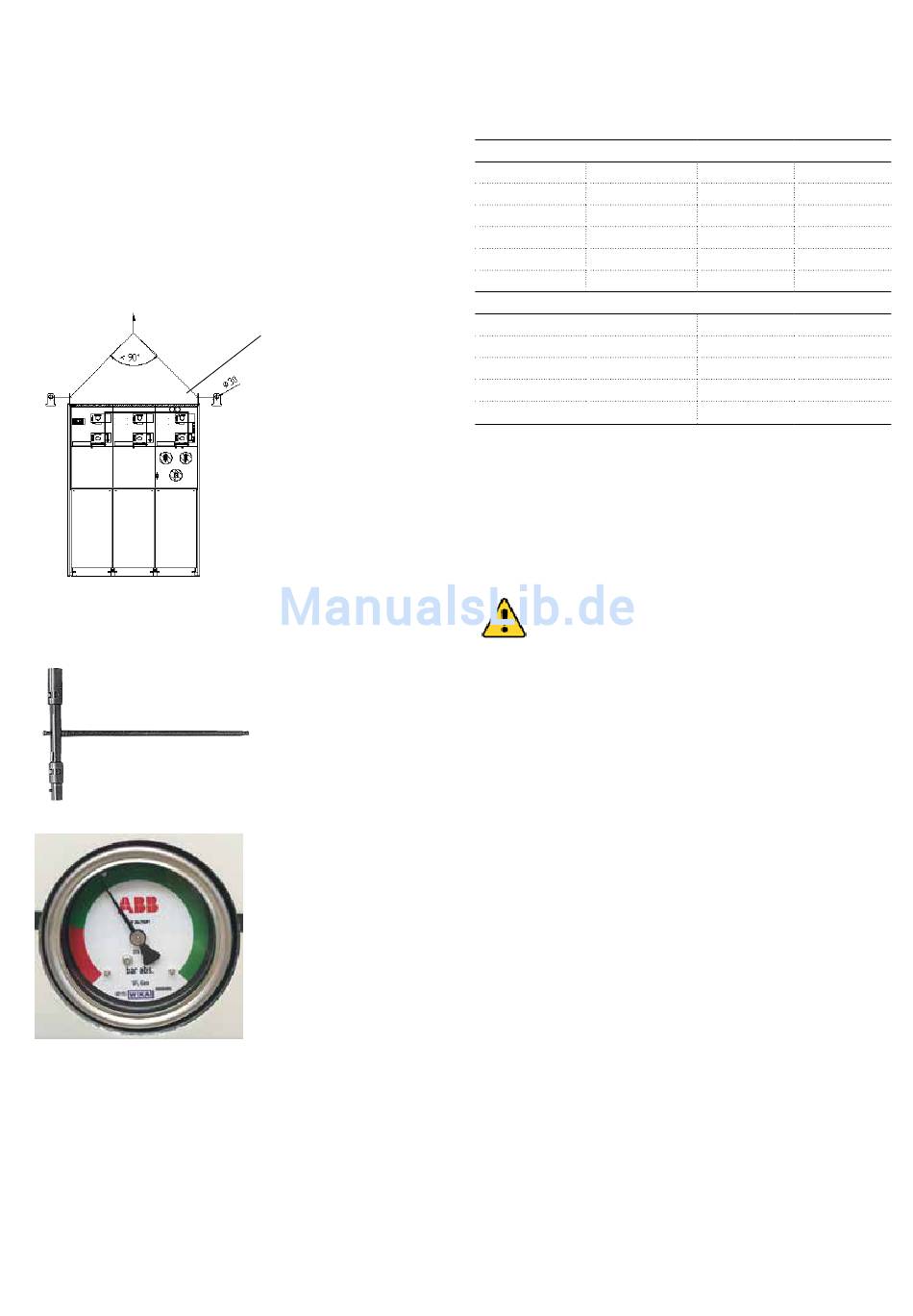

Maximaler Winkel
60°

3. Transport und Handhabung

Die Einheiten werden von der Fabrik montagebereit geliefert.
Gewichtstabelle
Maximalgewichte für Standard-SafeRing
2-feldig DeV 300 kg
3-feldig CCV 450 kg
4-feldig CCCV 600 kg
4-feldig CCVV 600 kg
3-feldig CCC 450 kg
4-feldig CCCC 600 kg
SafePlus
Standardanlage 1-feldig
2-, 3- und 4-feldig
5-feldig
M - Messfeld inkl. Wandler
Mt - Verrechnungszählung inkl. Wandler
Die Gewichtsangaben sind ohne Zusatzausrüstung mit Ausnahme
der Wandler für M- und Mt-Module.
SafeRing- und SafePlus-Anlagen sind mit Hebeösen ausgestattet.
Sie können auch mit einem Gabelstapler auf einer Palette trans-
portiert werden. Sichern Sie die Schaltanlage.
HINWEIS:
Verwenden Sie beim Heben geeignete Tragseile.
Der Maximalwinkel für die Hebeösen beträgt 60°.

3.1 Eingangskontrolle

Prüfen Sie die SafeRing- und SafePlus-Anlage bei Anlieferung auf
Transportschäden. Zeigen Sie festgestellte Schäden unverzüglich
dem Frachtführer an.
Nach dem Auspacken muss Folgendes geprüft werden:
1. Bedienhebel – Bedienhebel muss vorhanden sein, standardmä-
ßig an der rechten Seitenwand befestigt.
2. Der Zeiger des Druckanzeigers muss sich im grünen Bereich
befinden.
3. Führen Sie an allen mechanischen Teilen eine Funktionsprüfung
durch.
4. Unterziehen Sie die Schaltanlage einer Sichtprüfung.
Melden Sie sämtliche erkannten Defekte und Mängel unmittel-
bar dem Lieferanten.

3.2 Lagerung

Lagern Sie die SafeRing- und SafePlus-Anlagen bis zur Montage
und Inbetriebnahme in einem überdachten, trockenen und gut
belüfteten Raum.
2-feldig DeF 300 kg
3-feldig CCF 450 kg
4-feldig CCCF 600 kg
4-feldig CCFF 600 kg
150 kg
wie für SafeRing
750 kg
250 kg
350 kg
7
