8.3 Kabelanschlüsse
SafeRing/SafePlus-Schaltanlagen sind mit externen
Durchführungen ausgestattet, die DIN 47636T1 & T2/
EDF HN 525-61 für Kabelendverschlüsse entsprechen.
Alle Durchführungen sind auf der gleichen Höhe vom Boden
angebracht und werden von der Kabelraumabdeckung geschützt.
Für SafeRing/SafePlus-Schaltanlagen sind die folgenden
Durchführungen für verschiedene Feldtypen verfügbar:
Durchführungen C
Schnittstelle A
Schnittstelle C X
Kabeladapter
Adapter der folgenden Hersteller werden empfohlen:
ABB Kabeldon
Südkabel
Tyco Electronics Raychem
Power Systems
3M
Euromold
nkt cables
Weitere Informationen finden Sie in der Lieferantendokumentation.
GEFAHR:
Die Montageanweisungen des Herstellers müssen
beachtet werden. Stellen Sie sicher, dass die Durch-
führungen gründlich mit dem mitgelieferten Silikon
eingeschmiert werden.
Verwenden Sie nur isolierte Kabelanschlüsse.
Wo keine Kabel angeschlossen werden, muss vor
Inbetriebnahme der Anlage der Erdungsschalter in der EIN-
Stellung abgeschlossen oder müssen die Durchführungen
mit spannungsfesten Blindsteckern versehen werden.
18
Feldtyp
F V D, De,
V20/25
X X
X X X
Schnittstelle A mit Stecker
200 Serie, In = 200 A
Schnittstelle C mit M16 x 2
Gewinde
400 Serie, In = 630 A

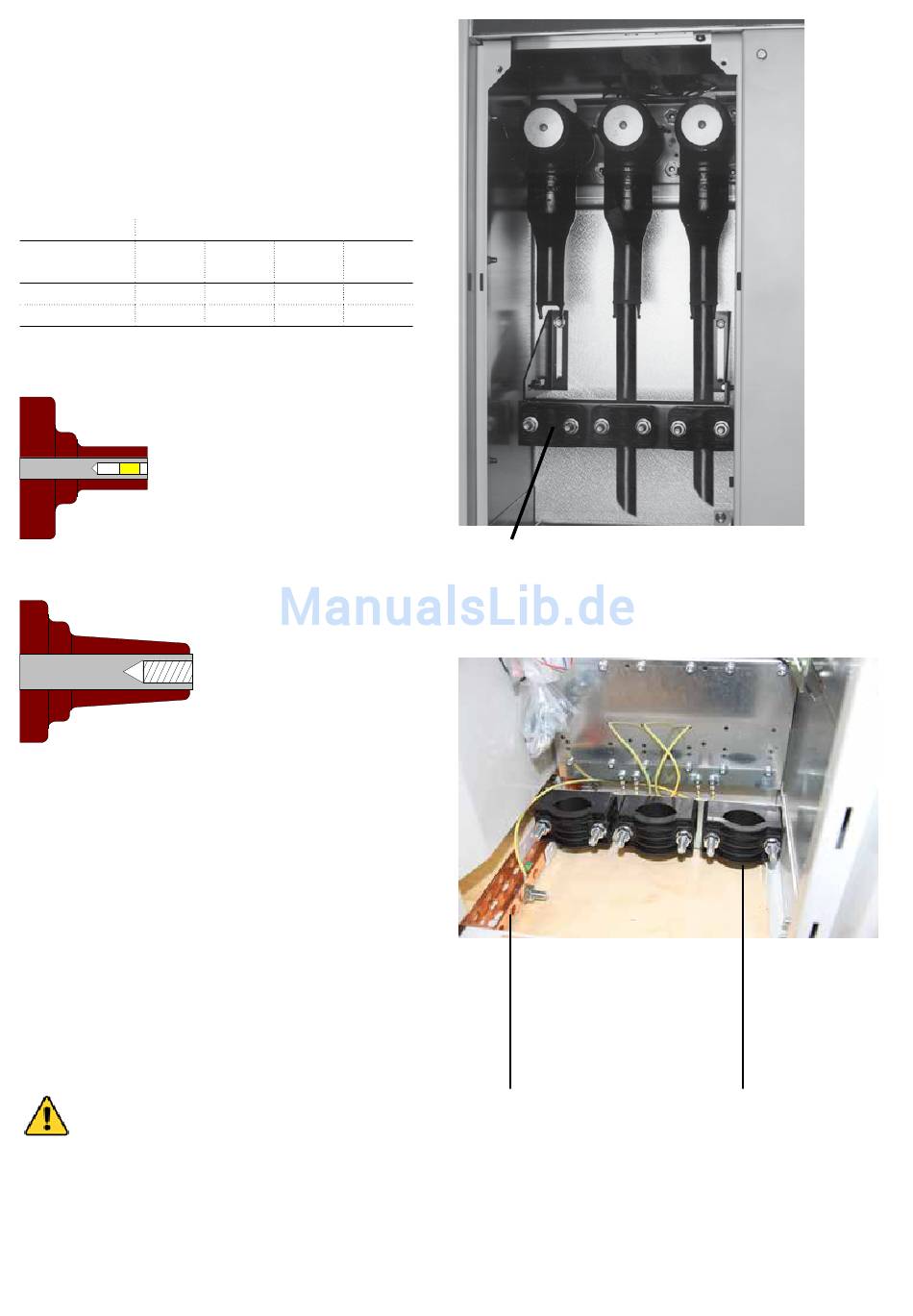

Verstellbares Kabelhalteeisen (Zusatzausrüstung)
Erdungsschiene
Kabelschelle (Zusatzausrüstung)
