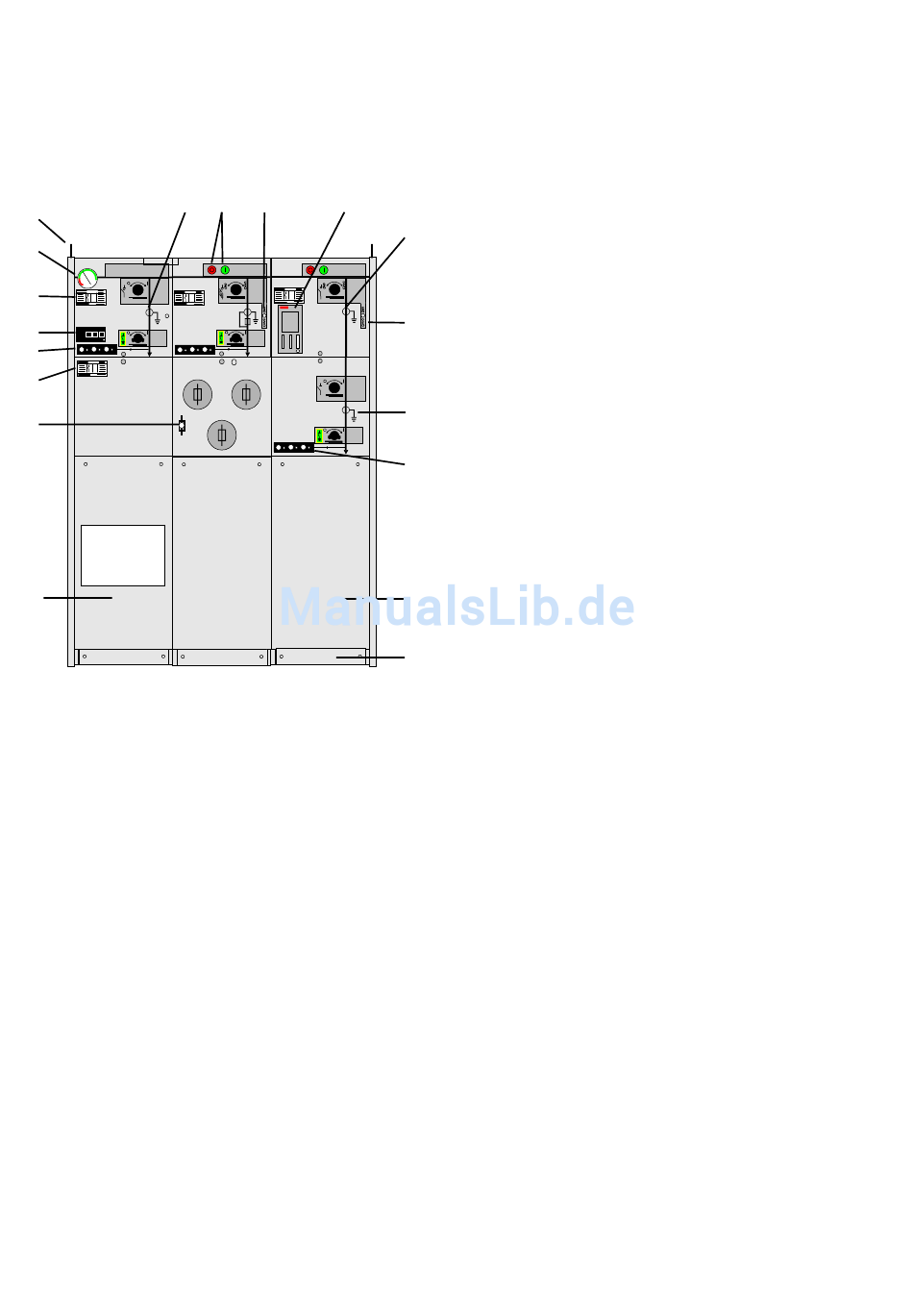

2.1 Außenansicht
5
17
1
SafePlus
2
3
4
10
11
15
6
6 7 8
Obere Frontblende
9 1. Manometer
2. Leistungsschild des Moduls
3. Kurzschlussanzeiger
4. Kapazitive Spannungsanzeige
5. Stellungsanzeige Lasttrennschalter / Erdungsschalter
18
6. Drucktaster EIN / AUS
7. Anzeige "Feder gespannt"
8. Wandlerstrom gespeistes Schutzrelais
9. Stellungsanzeige Vakuum-Leistungsschalter
12
Untere Frontblende
10. Leistungsschild der Schaltanlage
13
11. Anzeige "Sicherung ausgelöst"
12. Stellungsanzeige Trennschalter / Erdungsschalter
13. Kapazitive Spannungsanzeige

Kabelraumabdeckung

14. Kabelraumabdeckung Standardausführung
15. Kabelraumabdeckung mit Fenster
14
16. Holm (abnehmbar)
Seitenwand
16
17. Hebeöse
18. Bedienhebel
(standardmäßig an der rechten Seitenwand befestigt)
