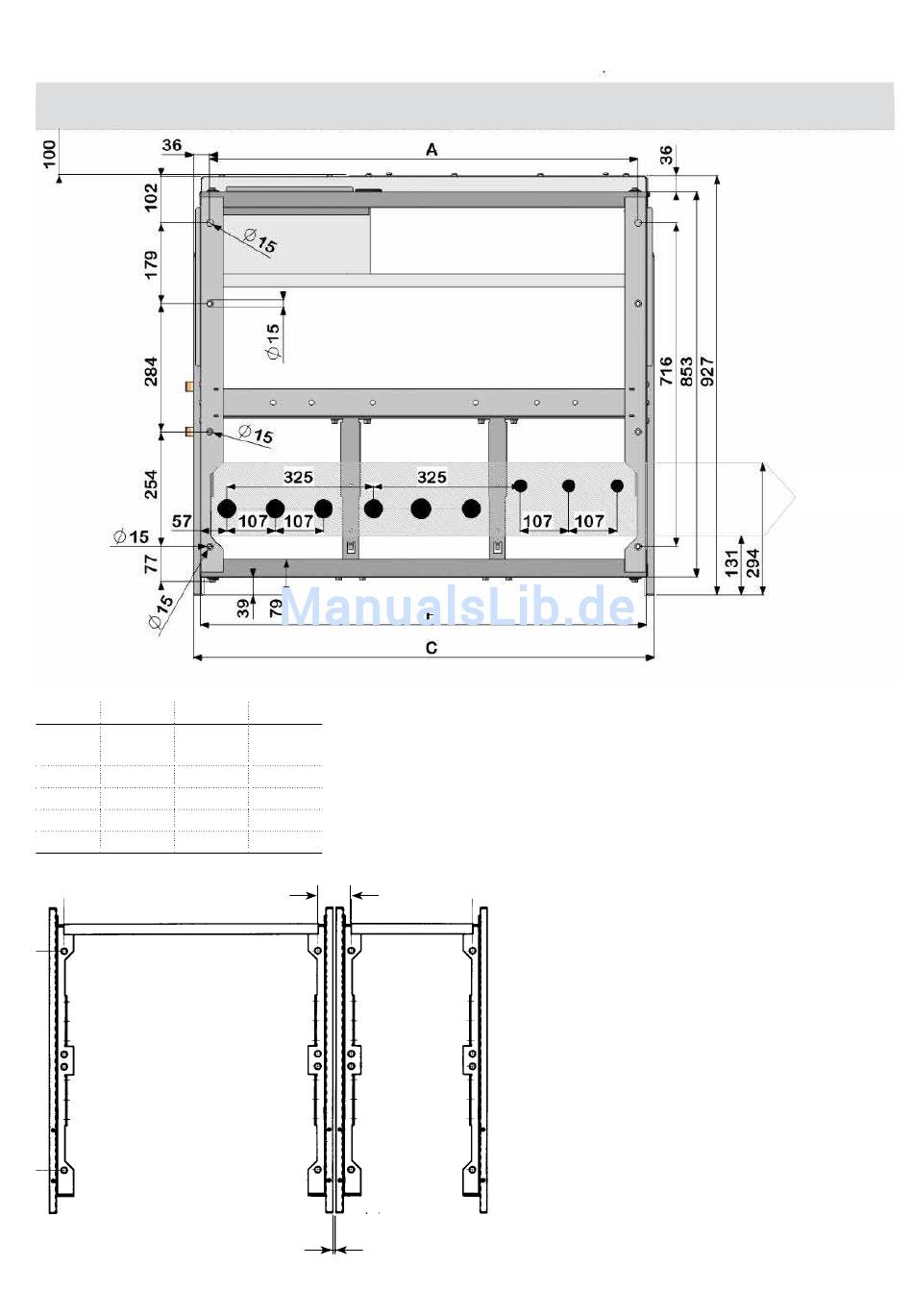

5.3 3-feldige Schaltanlage mit Anlagensockel (AFLR)

Einheit A B
1-feldig nicht ver- nicht ver-
fügbar fügbar
2-feldig 623
3-feldig 948
4-feldig 1273
5-feldig 1598
Rückwand
C
nicht ver-
fügbar
662 696
987 1021
1312 1346
1637 1671
81/87*
8/14*
Zeigt Kabeleingang an
Abstand zwischen zwei Einheiten, die mit externer
Sammelschiene verbunden sind
*) Erweiterung oben: 8 mm / 81 mm
Erweiterung seitlich: 14 mm / 87 mm
Kabel-
bereich
