W a r t u n g d e r H e b e l
F ü r d i e W a r t u n g b e n ö t i g t e W e r k z e u g e u n d E r s a t z t e i l e
• Schutzbrille
• Nitril-Handschuhe
• Ölauffangwanne
• Isopropyl-Alkohol
• Sauberer Lappen (fusselfrei)
• SRAM High Performance 5.1 DOT Fluid oder DOT 4 Fluid
oder Avid DOT Assembly Grease
• Spitzzange
• Innenteile-Werkzeugsatz für Guide R/RE/DB5

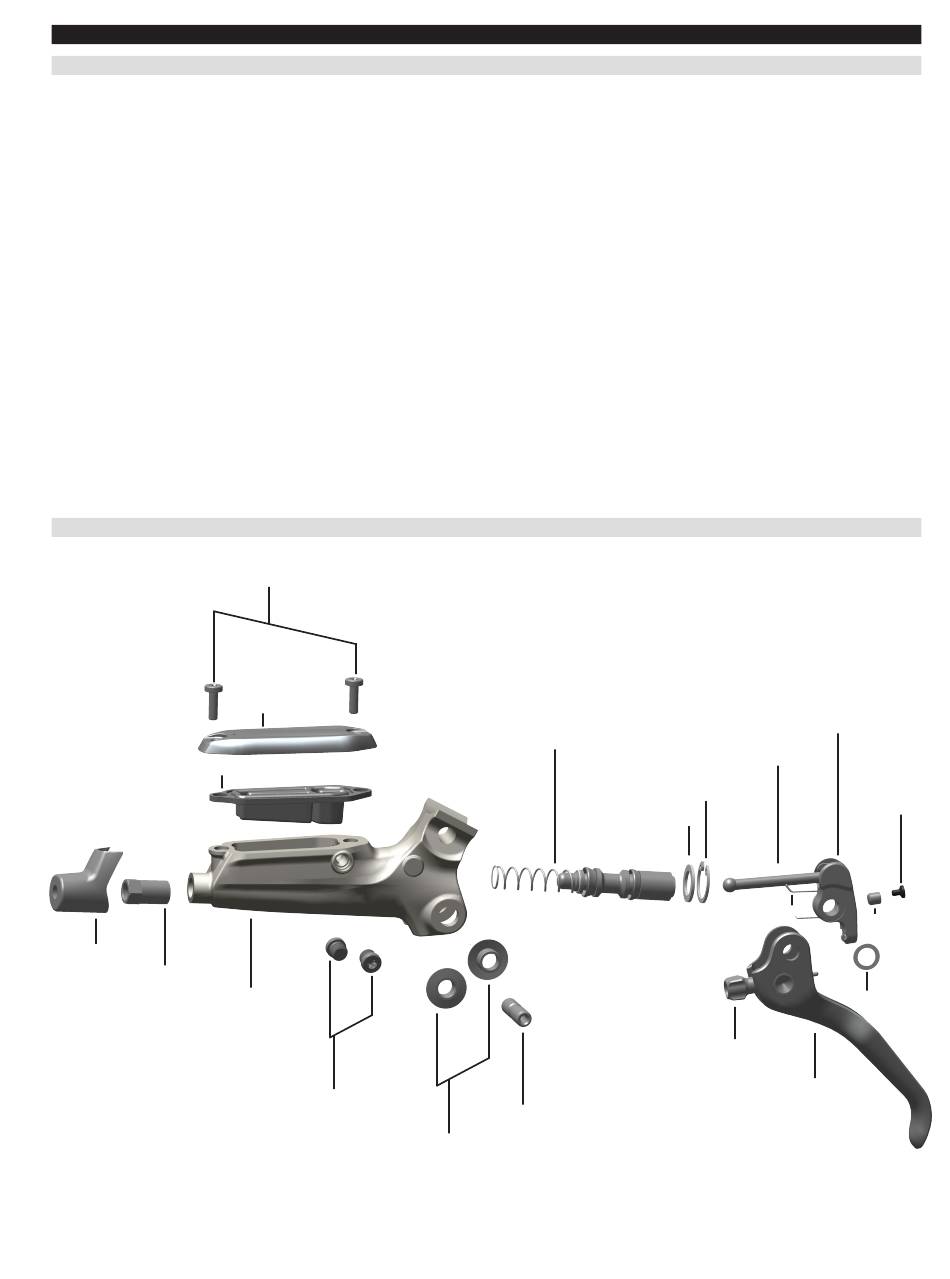

G u i d e R E - H e b e l – E x p l o s i o n s z e i c h n u n g
Membran
Leitungsmanschette
Überwurfmutter
Hebelkörper
Ausgleichsbehälterschraube
Ausgleichsbe-
hälterdeckel
Verschlussschrauben des
Entlüftungsstutzens
• Lange Innensprengringzange
• Dorn mit um 90° gebogener Spitze
• T8, T10, und T25 TORX®-Schlüssel
• T8 und T10 TORX® Steckschlüsselaufsatz
• Offener Ringschlüssel 8 mm
• 4-mm-Inbusschlüssel
• Drehmomentschlüssel
• Loctite® Blue 242®
Kolben-Baugruppe
Unterlegscheibe
Gelenkstift
Hebelgriffbuchsen
SwingLink
-Druckstange
Sprengring
Hebelrückstellfeder
Griffweiteneinstellung
Hebelgriff
Wartung der Hebel
SwingLink™
Klemmschrau-
benstopfen
Klemm-
schraube
Unterlegscheibe
