W a r t u n g d e s C o d e ™ R S C B r e m s h e b e l s
F ü r d i e W a r t u n g b e n ö t i g t e W e r k z e u g e u n d E r s a t z t e i l e
Teile
• Hebel-Innenteile für - Guide™ Ultimate/RSC / Code RSC
• Bremsleitungs-Anschlusssatz für hydraulische Scheibenbremsen
(enthält 1 Leitungsnippel mit Gewinde, 1 roten Klemmring),
Anz. 1 – Stealth-a-majig™
Sicherheit und Schutz
• Saubere Lappen (fusselfrei)
• Nitril-Handschuhe
• Ölauffangwanne
• Schutzbrille
Schmiermittel, Öle und Flüssigkeiten
• Isopropyl-Alkohol
• Loctite® Blue 242®
• SRAM® High-Performance DOT 5.1 Bremsflüssigkeit. Wenn keine
SRAM-Bremsflüssigkeit verfügbar ist, verwenden Sie ausschließlich
Bremsflüssigkeit des Typs DOT 5.1 oder DOT 4.
• SRAM- oder AVID® DOT-Schmierfett. Wenn kein SRAM- oder AVID
DOT-Schmierfett verfügbar ist, verwenden Sie nur DOT-kompatibles
Schmierfett.

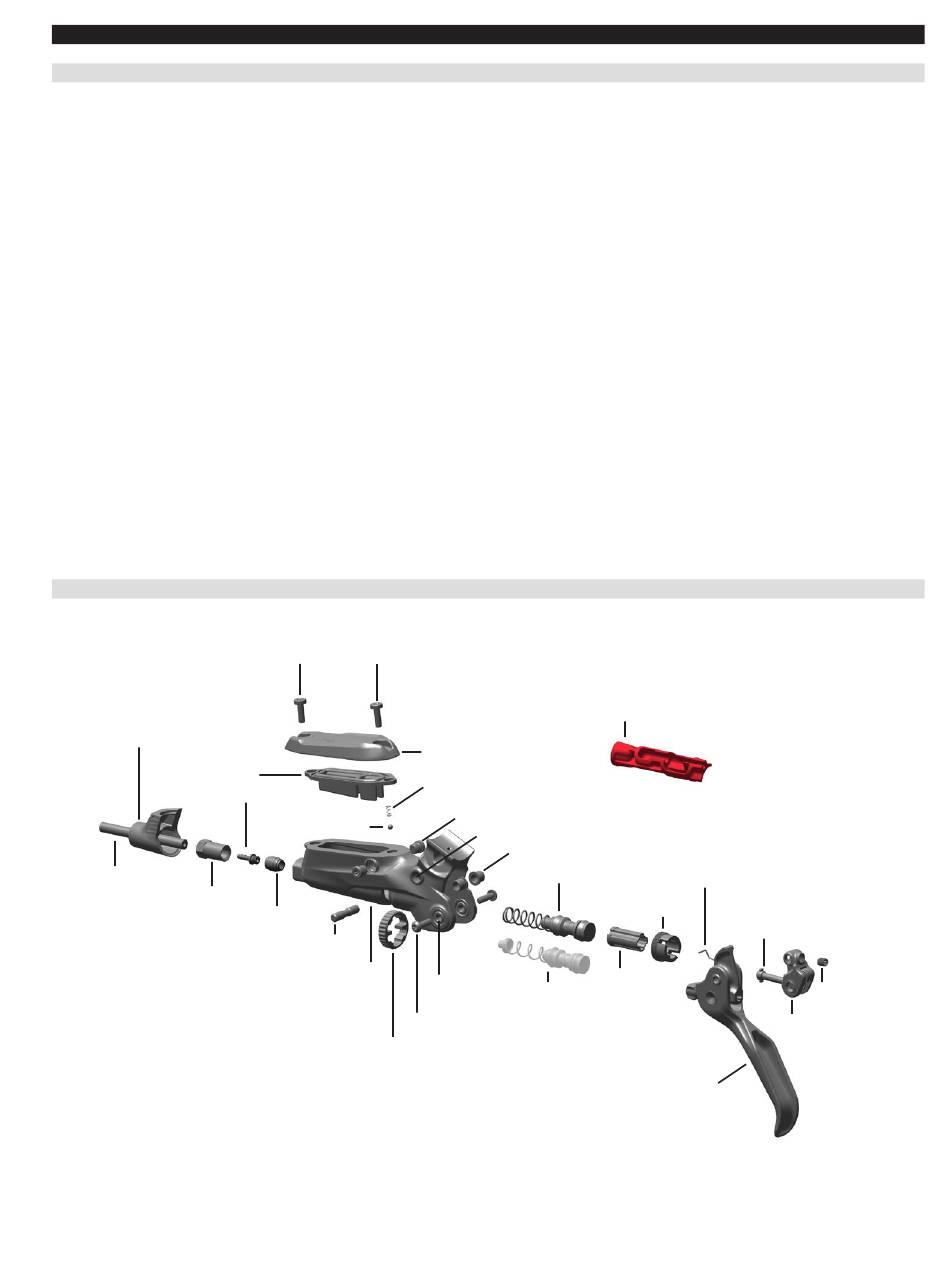

E x p l o s i o n s z e i c h n u n g – C o d e R S C B r e m s h e b e l
Leitungsmanschette
Membran
Leitungsnippel
Schlauch
Überwurfmutter
Klemmring
Ausgleichsbehälterschrauben
Ausgleichsbehälterdeckel
Rastfeder
Rastkugel
Gelenkstift
Hebelkörper
Hebelgelenkschrauben (2)
Kontaktpunkt-Einstellknopf
Allgemeines Werkzeug
• 2,5-mm- und 4-mm-Inbusschlüssel
• Spitzzange
• Dorn mit um 90° gebogener Spitze
• T8, T10 und T25 TORX®-Schlüssel
• T8 und T10 TORX-Steckschlüsselaufsatz
• Offener Ringschlüssel 8 mm
• 8-mm-Hahnenfußschlüssel
• Drehmomentschlüssel
• Magnet
SRAM Werkzeuge
• Innenteile-Montagewerkzeug für SRAM Guide Ultimate/RSC /
Code RSC-Hebel
Verschlussschrauben des Entlüftungsstutzens (2)
SwingLink-Gelenkbohrung
SwingLink-Buchsen (2)
Kolben-Baugruppe
Bremshebel-
Kolben-Baugruppe
Gelenkbohrung
(Stealth-a-majig™- OEM)
Hebelgriff-Baugruppe
Montagewerkzeug für Bremshebel-Innenteile
Hebelrückstellfeder
Hülse
SwingLink-Druckstange
Kupplung
SwingLink™
Wartung des Code™ RSC Bremshebels
Klemmschraube
16
