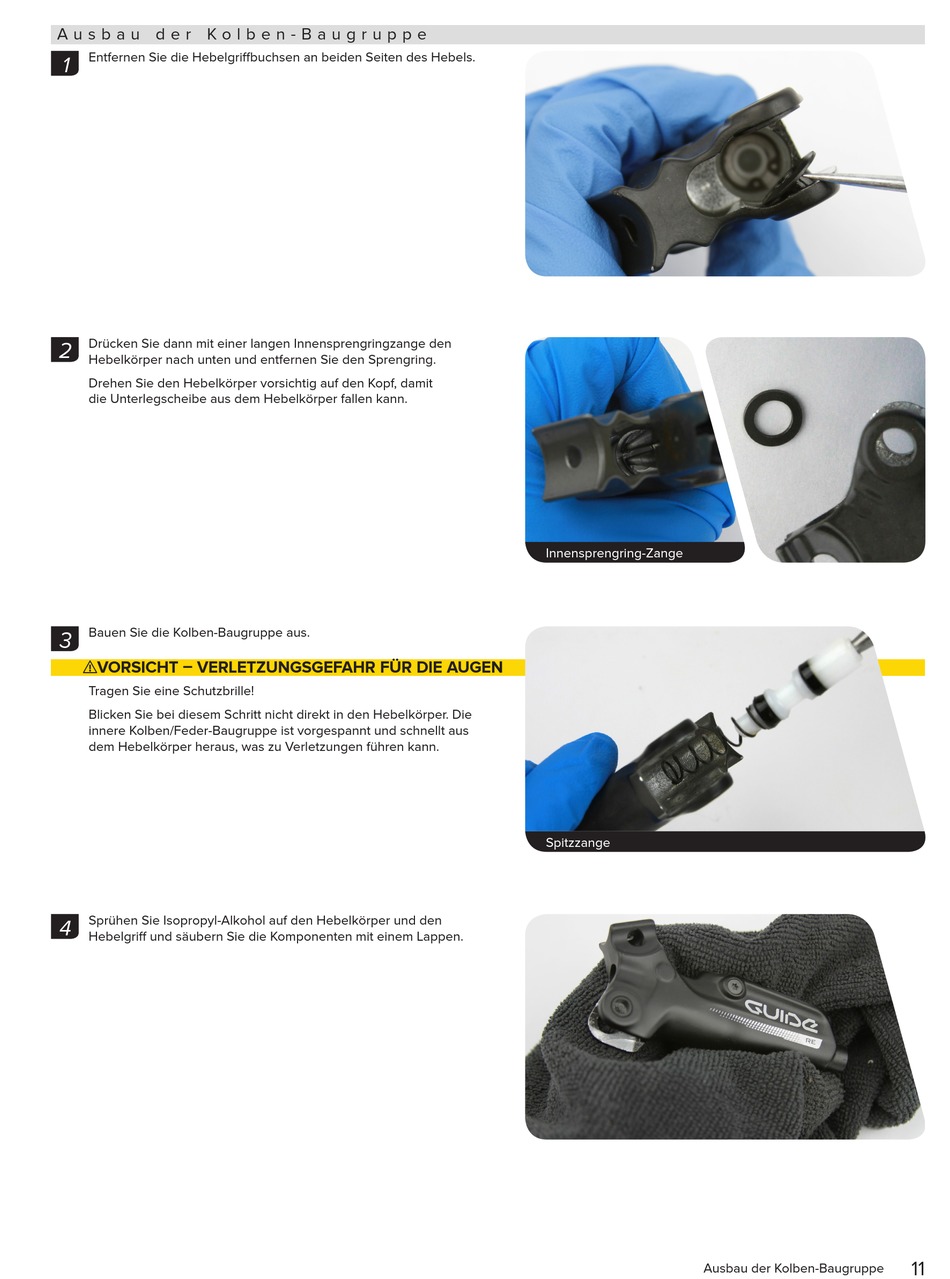

A u s b a u d e r K o l b e n - B a u g r u p p e
Entfernen Sie die Hebelgriffbuchsen an beiden Seiten des Hebels.
1
Drücken Sie dann mit einer langen Innensprengringzange den
2
Hebelkörper nach unten und entfernen Sie den Sprengring.
Drehen Sie den Hebelkörper vorsichtig auf den Kopf, damit
die Unterlegscheibe aus dem Hebelkörper fallen kann.
Bauen Sie die Kolben-Baugruppe aus.
3
⚠VORSICHT – VERLETZUNGSGEFAHR FÜR DIE AUGEN
Tragen Sie eine Schutzbrille!
Blicken Sie bei diesem Schritt nicht direkt in den Hebelkörper. Die
innere Kolben/Feder-Baugruppe ist vorgespannt und schnellt aus
dem Hebelkörper heraus, was zu Verletzungen führen kann.
Sprühen Sie Isopropyl-Alkohol auf den Hebelkörper und den
4
Hebelgriff und säubern Sie die Komponenten mit einem Lappen.
Innensprengring-Zange
Spitzzange
Ausbau der Kolben-Baugruppe
11
