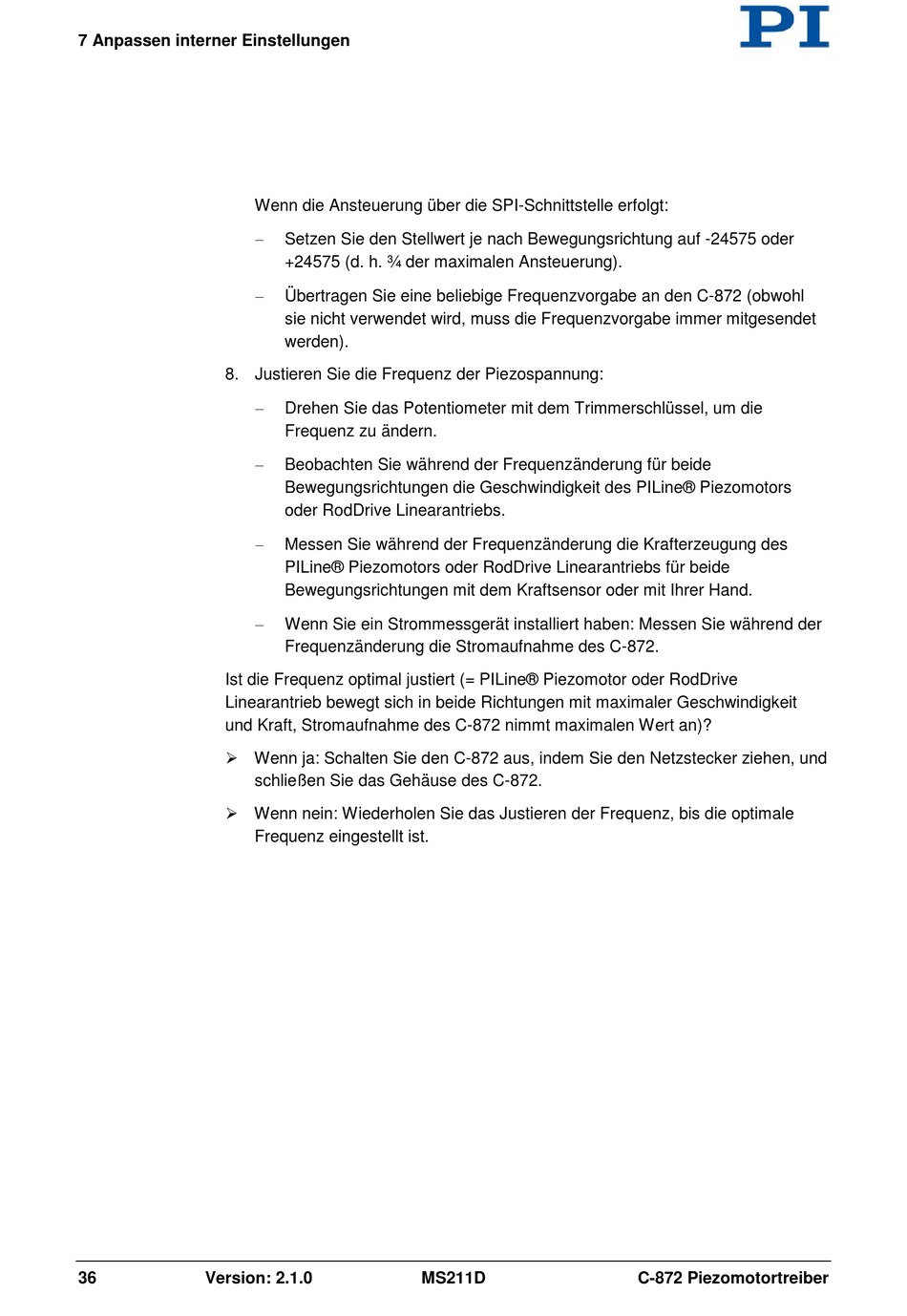

7 Anpassen interner Einstellungen
8. Justieren Sie die Frequenz der Piezospannung:
Ist die Frequenz optimal justiert (= PILine® Piezomotor oder RodDrive
Linearantrieb bewegt sich in beide Richtungen mit maximaler Geschwindigkeit
und Kraft, Stromaufnahme des C-872 nimmt maximalen Wert an)?
Wenn ja: Schalten Sie den C-872 aus, indem Sie den Netzstecker ziehen, und
Wenn nein: Wiederholen Sie das Justieren der Frequenz, bis die optimale
36
Version: 2.1.0
Wenn die Ansteuerung über die SPI-Schnittstelle erfolgt:
−
Setzen Sie den Stellwert je nach Bewegungsrichtung auf -24575 oder
+24575 (d. h. ¾ der maximalen Ansteuerung).
−
Übertragen Sie eine beliebige Frequenzvorgabe an den C-872 (obwohl
sie nicht verwendet wird, muss die Frequenzvorgabe immer mitgesendet
werden).
−
Drehen Sie das Potentiometer mit dem Trimmerschlüssel, um die
Frequenz zu ändern.
−
Beobachten Sie während der Frequenzänderung für beide
Bewegungsrichtungen die Geschwindigkeit des PILine® Piezomotors
oder RodDrive Linearantriebs.
−
Messen Sie während der Frequenzänderung die Krafterzeugung des
PILine® Piezomotors oder RodDrive Linearantriebs für beide
Bewegungsrichtungen mit dem Kraftsensor oder mit Ihrer Hand.
−
Wenn Sie ein Strommessgerät installiert haben: Messen Sie während der
Frequenzänderung die Stromaufnahme des C-872.
schließen Sie das Gehäuse des C-872.
Frequenz eingestellt ist.
MS211D
C-872 Piezomotortreiber
