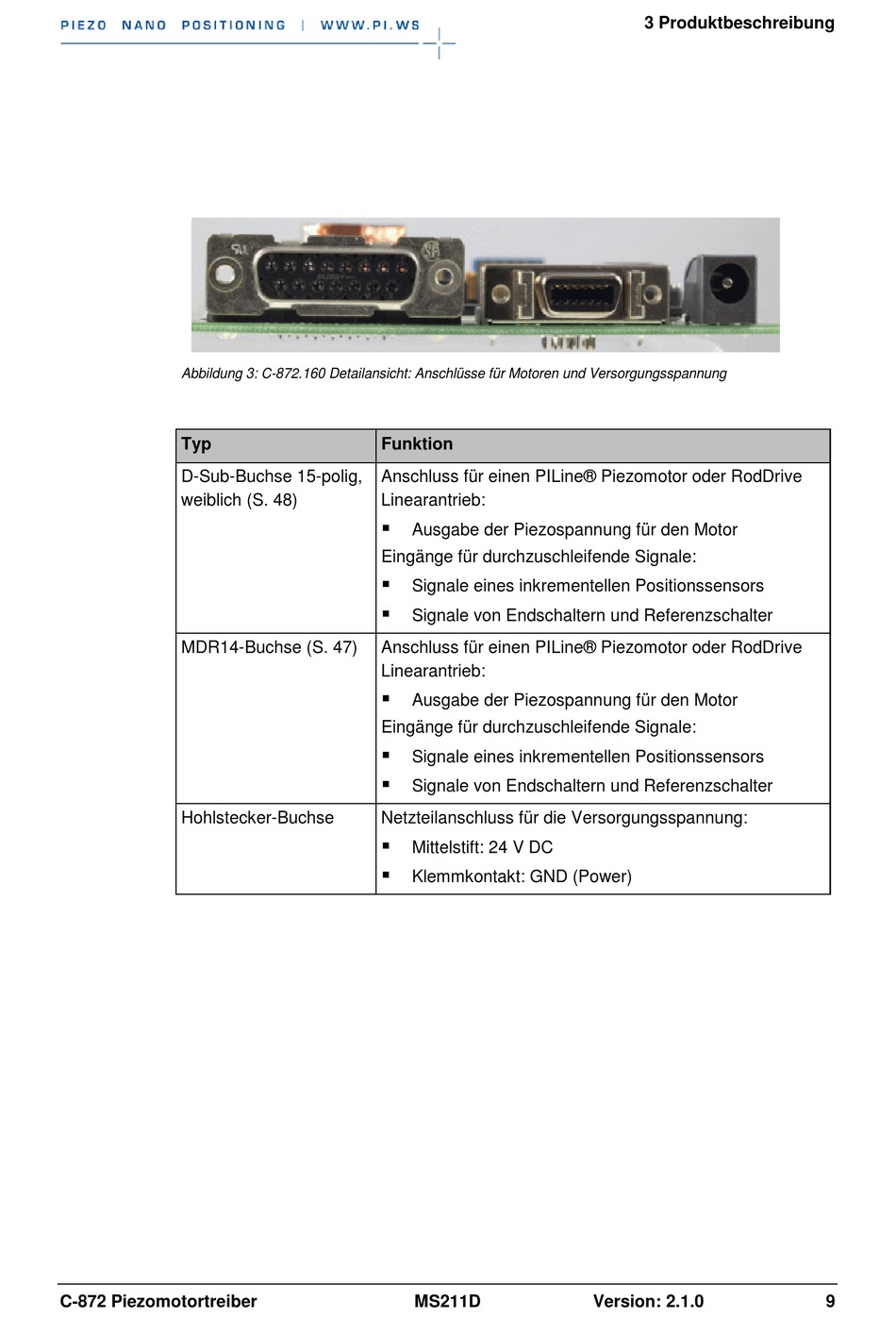

Abbildung 3: C-872.160 Detailansicht: Anschlüsse für Motoren und Versorgungsspannung
Typ
D-Sub-Buchse 15-polig,
weiblich (S. 48)
MDR14-Buchse (S. 47)
Hohlstecker-Buchse
C-872 Piezomotortreiber
Funktion
Anschluss für einen PILine® Piezomotor oder RodDrive
Linearantrieb:
Ausgabe der Piezospannung für den Motor
Eingänge für durchzuschleifende Signale:
Signale eines inkrementellen Positionssensors
Signale von Endschaltern und Referenzschalter
Anschluss für einen PILine® Piezomotor oder RodDrive
Linearantrieb:
Ausgabe der Piezospannung für den Motor
Eingänge für durchzuschleifende Signale:
Signale eines inkrementellen Positionssensors
Signale von Endschaltern und Referenzschalter
Netzteilanschluss für die Versorgungsspannung:
Mittelstift: 24 V DC
Klemmkontakt: GND (Power)
MS211D
3 Produktbeschreibung
