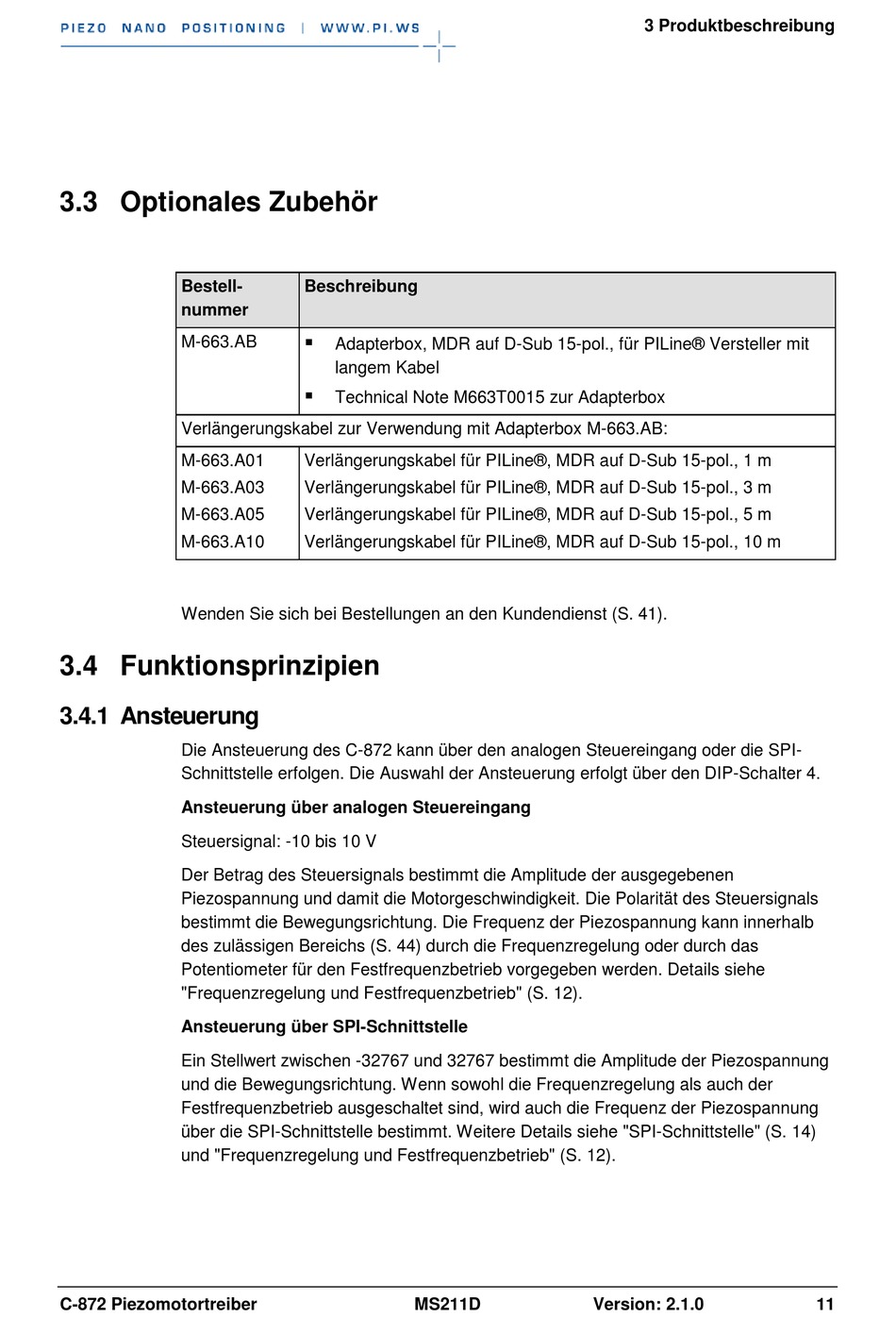

3.3 Optionales Zubehör
Bestell-
nummer
M-663.AB
Verlängerungskabel zur Verwendung mit Adapterbox M-663.AB:
M-663.A01
M-663.A03
M-663.A05
M-663.A10
Wenden Sie sich bei Bestellungen an den Kundendienst (S. 41).
3.4 Funktionsprinzipien
3.4.1 Ansteuerung
Die Ansteuerung des C-872 kann über den analogen Steuereingang oder die SPI-
Schnittstelle erfolgen. Die Auswahl der Ansteuerung erfolgt über den DIP-Schalter 4.
Ansteuerung über analogen Steuereingang
Steuersignal: -10 bis 10 V
Der Betrag des Steuersignals bestimmt die Amplitude der ausgegebenen
Piezospannung und damit die Motorgeschwindigkeit. Die Polarität des Steuersignals
bestimmt die Bewegungsrichtung. Die Frequenz der Piezospannung kann innerhalb
des zulässigen Bereichs (S. 44) durch die Frequenzregelung oder durch das
Potentiometer für den Festfrequenzbetrieb vorgegeben werden. Details siehe
"Frequenzregelung und Festfrequenzbetrieb" (S. 12).
Ansteuerung über SPI-Schnittstelle
Ein Stellwert zwischen -32767 und 32767 bestimmt die Amplitude der Piezospannung
und die Bewegungsrichtung. Wenn sowohl die Frequenzregelung als auch der
Festfrequenzbetrieb ausgeschaltet sind, wird auch die Frequenz der Piezospannung
über die SPI-Schnittstelle bestimmt. Weitere Details siehe "SPI-Schnittstelle" (S. 14)
und "Frequenzregelung und Festfrequenzbetrieb" (S. 12).
C-872 Piezomotortreiber
Beschreibung
Adapterbox, MDR auf D-Sub 15-pol., für PILine® Versteller mit
langem Kabel
Technical Note M663T0015 zur Adapterbox
Verlängerungskabel für PILine®, MDR auf D-Sub 15-pol., 1 m
Verlängerungskabel für PILine®, MDR auf D-Sub 15-pol., 3 m
Verlängerungskabel für PILine®, MDR auf D-Sub 15-pol., 5 m
Verlängerungskabel für PILine®, MDR auf D-Sub 15-pol., 10 m
MS211D
3 Produktbeschreibung
Version: 2.1.0
11
