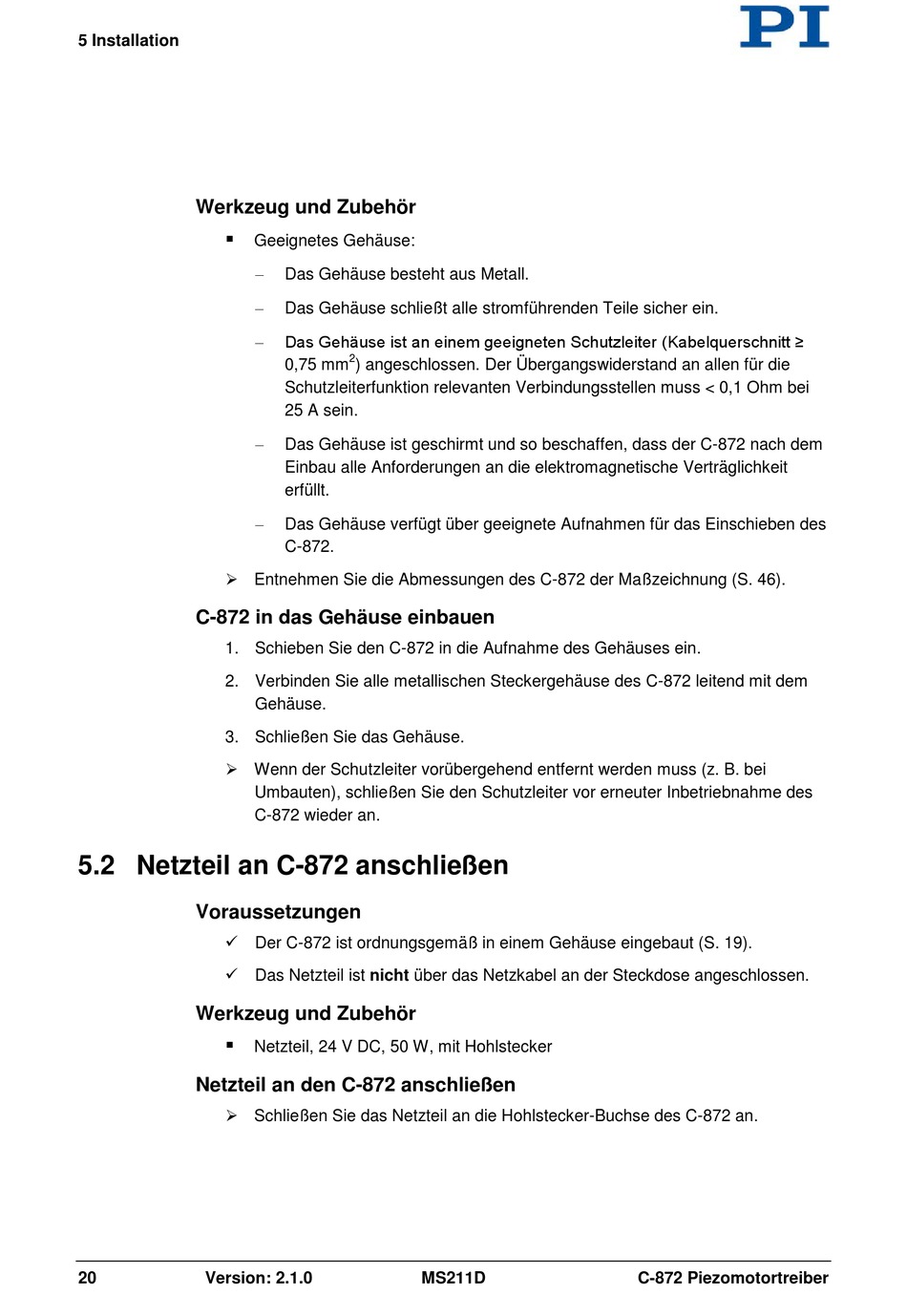

5 Installation
Werkzeug und Zubehör
Entnehmen Sie die Abmessungen des C-872 der Maßzeichnung (S. 46).
C-872 in das Gehäuse einbauen
1. Schieben Sie den C-872 in die Aufnahme des Gehäuses ein.
2. Verbinden Sie alle metallischen Steckergehäuse des C-872 leitend mit dem
3. Schließen Sie das Gehäuse.
Wenn der Schutzleiter vorübergehend entfernt werden muss (z. B. bei
5.2 Netzteil an C-872 anschließen
Voraussetzungen
Der C-872 ist ordnungsgemäß in einem Gehäuse eingebaut (S. 19).
Das Netzteil ist nicht über das Netzkabel an der Steckdose angeschlossen.
Werkzeug und Zubehör
Netzteil an den C-872 anschließen
Schließen Sie das Netzteil an die Hohlstecker-Buchse des C-872 an.
20
Version: 2.1.0
Geeignetes Gehäuse:
−
Das Gehäuse besteht aus Metall.
−
Das Gehäuse schließt alle stromführenden Teile sicher ein.
Das Gehäuse ist an einem geeigneten Schutzleiter (Kabelquerschnitt ≥
−
2
0,75 mm
) angeschlossen. Der Übergangswiderstand an allen für die
Schutzleiterfunktion relevanten Verbindungsstellen muss < 0,1 Ohm bei
25 A sein.
−
Das Gehäuse ist geschirmt und so beschaffen, dass der C-872 nach dem
Einbau alle Anforderungen an die elektromagnetische Verträglichkeit
erfüllt.
−
Das Gehäuse verfügt über geeignete Aufnahmen für das Einschieben des
C-872.
Gehäuse.
Umbauten), schließen Sie den Schutzleiter vor erneuter Inbetriebnahme des
C-872 wieder an.
Netzteil, 24 V DC, 50 W, mit Hohlstecker
MS211D
C-872 Piezomotortreiber
