3 Produktbeschreibung

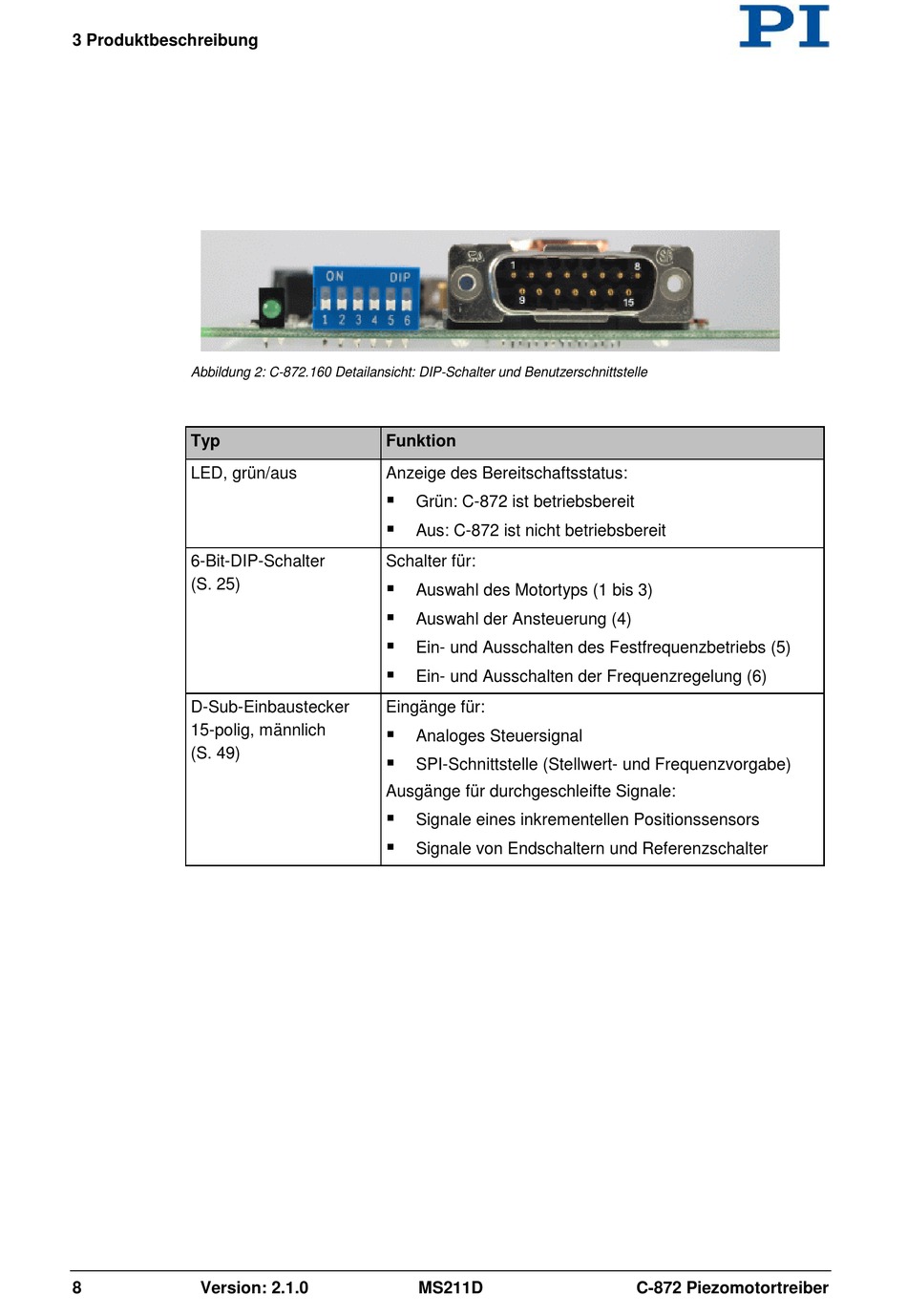

Abbildung 2: C-872.160 Detailansicht: DIP-Schalter und Benutzerschnittstelle
Typ
LED, grün/aus
6-Bit-DIP-Schalter
(S. 25)
D-Sub-Einbaustecker
15-polig, männlich
(S. 49)
8
Version: 2.1.0
Funktion
Anzeige des Bereitschaftsstatus:
Grün: C-872 ist betriebsbereit
Aus: C-872 ist nicht betriebsbereit
Schalter für:
Auswahl des Motortyps (1 bis 3)
Auswahl der Ansteuerung (4)
Ein- und Ausschalten des Festfrequenzbetriebs (5)
Ein- und Ausschalten der Frequenzregelung (6)
Eingänge für:
Analoges Steuersignal
SPI-Schnittstelle (Stellwert- und Frequenzvorgabe)
Ausgänge für durchgeschleifte Signale:
Signale eines inkrementellen Positionssensors
Signale von Endschaltern und Referenzschalter
MS211D
C-872 Piezomotortreiber
