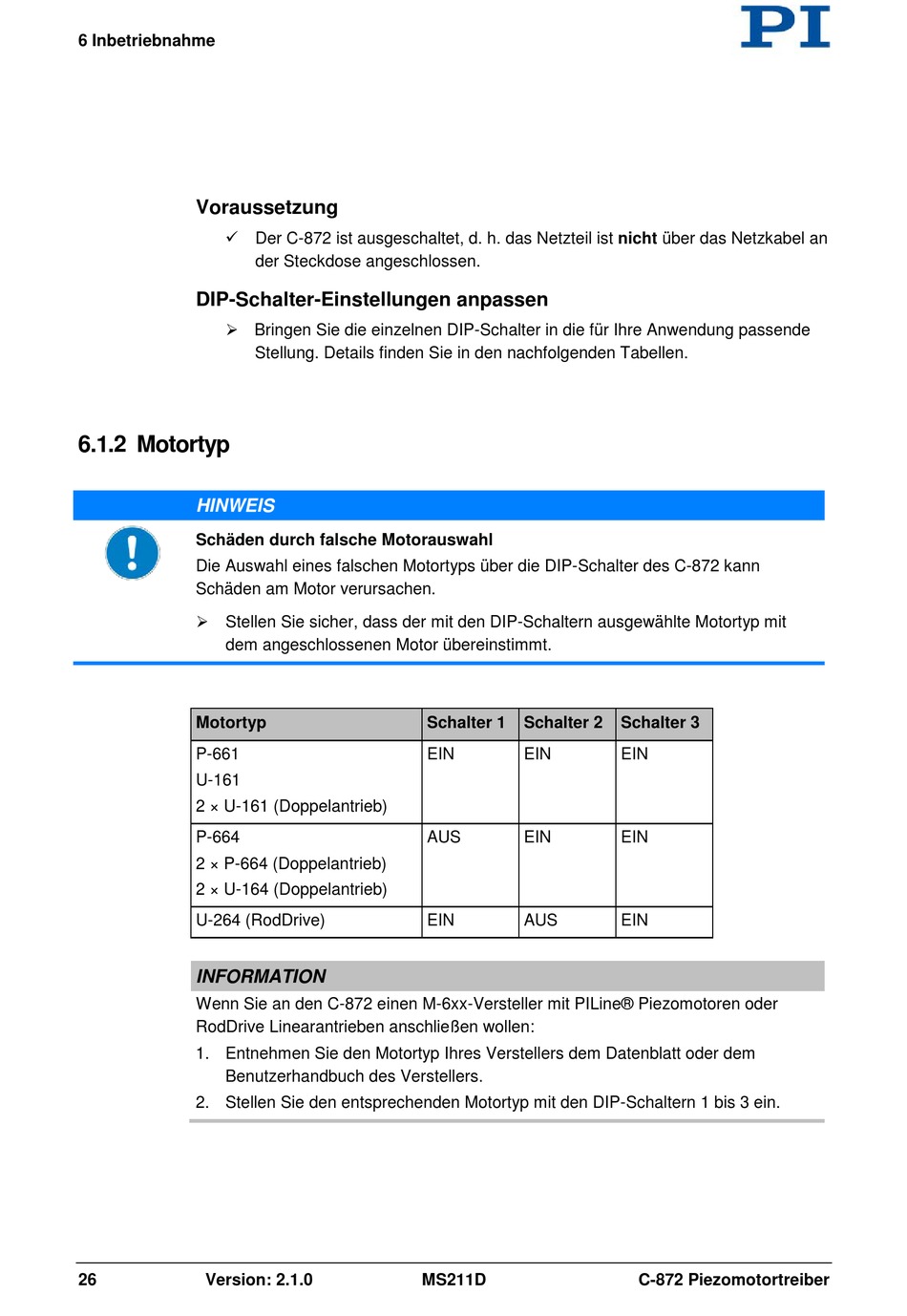

6 Inbetriebnahme
Voraussetzung
Der C-872 ist ausgeschaltet, d. h. das Netzteil ist nicht über das Netzkabel an
DIP-Schalter-Einstellungen anpassen
Bringen Sie die einzelnen DIP-Schalter in die für Ihre Anwendung passende
6.1.2 Motortyp
HINWEIS
Schäden durch falsche Motorauswahl
Die Auswahl eines falschen Motortyps über die DIP-Schalter des C-872 kann
Schäden am Motor verursachen.
Stellen Sie sicher, dass der mit den DIP-Schaltern ausgewählte Motortyp mit
dem angeschlossenen Motor übereinstimmt.
Motortyp
P-661
U-161
2 × U-161 (Doppelantrieb)
P-664
2 × P-664 (Doppelantrieb)
2 × U-164 (Doppelantrieb)
U-264 (RodDrive)
INFORMATION
Wenn Sie an den C-872 einen M-6xx-Versteller mit PILine® Piezomotoren oder
RodDrive Linearantrieben anschließen wollen:
1. Entnehmen Sie den Motortyp Ihres Verstellers dem Datenblatt oder dem
Benutzerhandbuch des Verstellers.
2. Stellen Sie den entsprechenden Motortyp mit den DIP-Schaltern 1 bis 3 ein.
26
Version: 2.1.0
der Steckdose angeschlossen.
Stellung. Details finden Sie in den nachfolgenden Tabellen.
MS211D
Schalter 1
Schalter 2
EIN
EIN
AUS
EIN
EIN
AUS
Schalter 3
EIN
EIN
EIN
C-872 Piezomotortreiber
