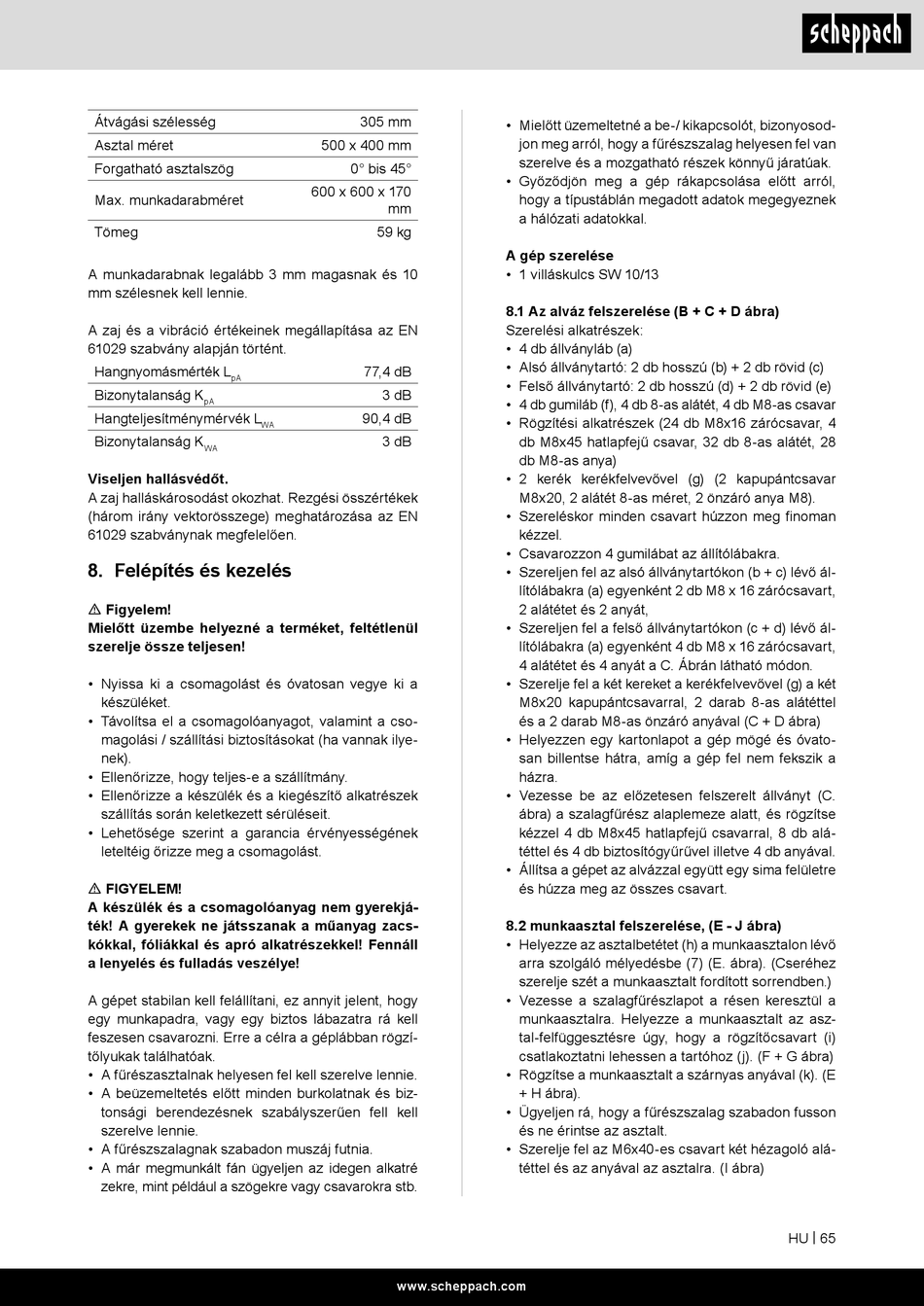

Átvágási szélesség
Asztal méret
Forgatható asztalszög
Max. munkadarabméret
Tömeg
A munkadarabnak legalább 3 mm magasnak és 10
mm szélesnek kell lennie.
A zaj és a vibráció értékeinek megállapítása az EN
61029 szabvány alapján történt.
Hangnyomásmérték L
pA
Bizonytalanság K
pA
Hangteljesítménymérvék L
WA
Bizonytalanság K
WA
Viseljen hallásvédőt.
A zaj halláskárosodást okozhat. Rezgési összértékek
(három irány vektorösszege) meghatározása az EN
61029 szabványnak megfelelően.
8. Felépítés és kezelés
m Figyelem!
Mielőtt üzembe helyezné a terméket, feltétlenül
szerelje össze teljesen!
• Nyissa ki a csomagolást és óvatosan vegye ki a
készüléket.
• Távolítsa el a csomagolóanyagot, valamint a cso-
magolási / szállítási biztosításokat (ha vannak ilye-
nek).
• Ellenőrizze, hogy teljes-e a szállítmány.
• Ellenőrizze a készülék és a kiegészítő alkatrészek
szállítás során keletkezett sérüléseit.
• Lehetősége szerint a garancia érvényességének
leteltéig őrizze meg a csomagolást.
m FIGYELEM!
A készülék és a csomagolóanyag nem gyerekjá-
ték! A gyerekek ne játsszanak a műanyag zacs-
kókkal, fóliákkal és apró alkatrészekkel! Fennáll
a lenyelés és fulladás veszélye!
A gépet stabilan kell felállítani, ez annyit jelent, hogy
egy munkapadra, vagy egy biztos lábazatra rá kell
feszesen csavarozni. Erre a célra a géplábban rögzí-
tőlyukak találhatóak.
• A fűrészasztalnak helyesen fel kell szerelve lennie.
• A beüzemeltetés előtt minden burkolatnak és biz-
tonsági berendezésnek szabályszerűen fell kell
szerelve lennie.
• A fűrészszalagnak szabadon muszáj futnia.
• A már megmunkált fán ügyeljen az idegen alkatré
zekre, mint például a szögekre vagy csavarokra stb.
305 mm
500 x 400 mm
0° bis 45°
600 x 600 x 170
mm
59 kg
77,4 dB
3 dB
90,4 dB
3 dB
www.scheppach.com
• Mielőtt üzemeltetné a be-/ kikapcsolót, bizonyosod-
jon meg arról, hogy a fűrészszalag helyesen fel van
szerelve és a mozgatható részek könnyű járatúak.
• Győződjön meg a gép rákapcsolása előtt arról,
hogy a típustáblán megadott adatok megegyeznek
a hálózati adatokkal.
A gép szerelése
• 1 villáskulcs SW 10/13
8.1 Az alváz felszerelése (B + C + D ábra)
Szerelési alkatrészek:
• 4 db állványláb (a)
• Alsó állványtartó: 2 db hosszú (b) + 2 db rövid (c)
• Felső állványtartó: 2 db hosszú (d) + 2 db rövid (e)
• 4 db gumiláb (f), 4 db 8-as alátét, 4 db M8-as csavar
• Rögzítési alkatrészek (24 db M8x16 zárócsavar, 4
db M8x45 hatlapfejű csavar, 32 db 8-as alátét, 28
db M8-as anya)
• 2 kerék kerékfelvevővel (g) (2 kapupántcsavar
M8x20, 2 alátét 8-as méret, 2 önzáró anya M8).
• Szereléskor minden csavart húzzon meg finoman
kézzel.
• Csavarozzon 4 gumilábat az állítólábakra.
• Szereljen fel az alsó állványtartókon (b + c) lévő ál-
lítólábakra (a) egyenként 2 db M8 x 16 zárócsavart,
2 alátétet és 2 anyát,
• Szereljen fel a felső állványtartókon (c + d) lévő ál-
lítólábakra (a) egyenként 4 db M8 x 16 zárócsavart,
4 alátétet és 4 anyát a C. Ábrán látható módon.
• Szerelje fel a két kereket a kerékfelvevővel (g) a két
M8x20 kapupántcsavarral, 2 darab 8-as alátéttel
és a 2 darab M8-as önzáró anyával (C + D ábra)
• Helyezzen egy kartonlapot a gép mögé és óvato-
san billentse hátra, amíg a gép fel nem fekszik a
házra.
• Vezesse be az előzetesen felszerelt állványt (C.
ábra) a szalagfűrész alaplemeze alatt, és rögzítse
kézzel 4 db M8x45 hatlapfejű csavarral, 8 db alá-
téttel és 4 db biztosítógyűrűvel illetve 4 db anyával.
• Állítsa a gépet az alvázzal együtt egy sima felületre
és húzza meg az összes csavart.
8.2 munkaasztal felszerelése, (E - J ábra)
• Helyezze az asztalbetétet (h) a munkaasztalon lévő
arra szolgáló mélyedésbe (7) (E. ábra). (Cseréhez
szerelje szét a munkaasztalt fordított sorrendben.)
• Vezesse a szalagfűrészlapot a résen keresztül a
munkaasztalra. Helyezze a munkaasztalt az asz-
tal-felfüggesztésre úgy, hogy a rögzítőcsavart (i)
csatlakoztatni lehessen a tartóhoz (j). (F + G ábra)
• Rögzítse a munkaasztalt a szárnyas anyával (k). (E
+ H ábra).
• Ügyeljen rá, hogy a fűrészszalag szabadon fusson
és ne érintse az asztalt.
• Szerelje fel az M6x40-es csavart két hézagoló alá-
téttel és az anyával az asztalra. (I ábra)
