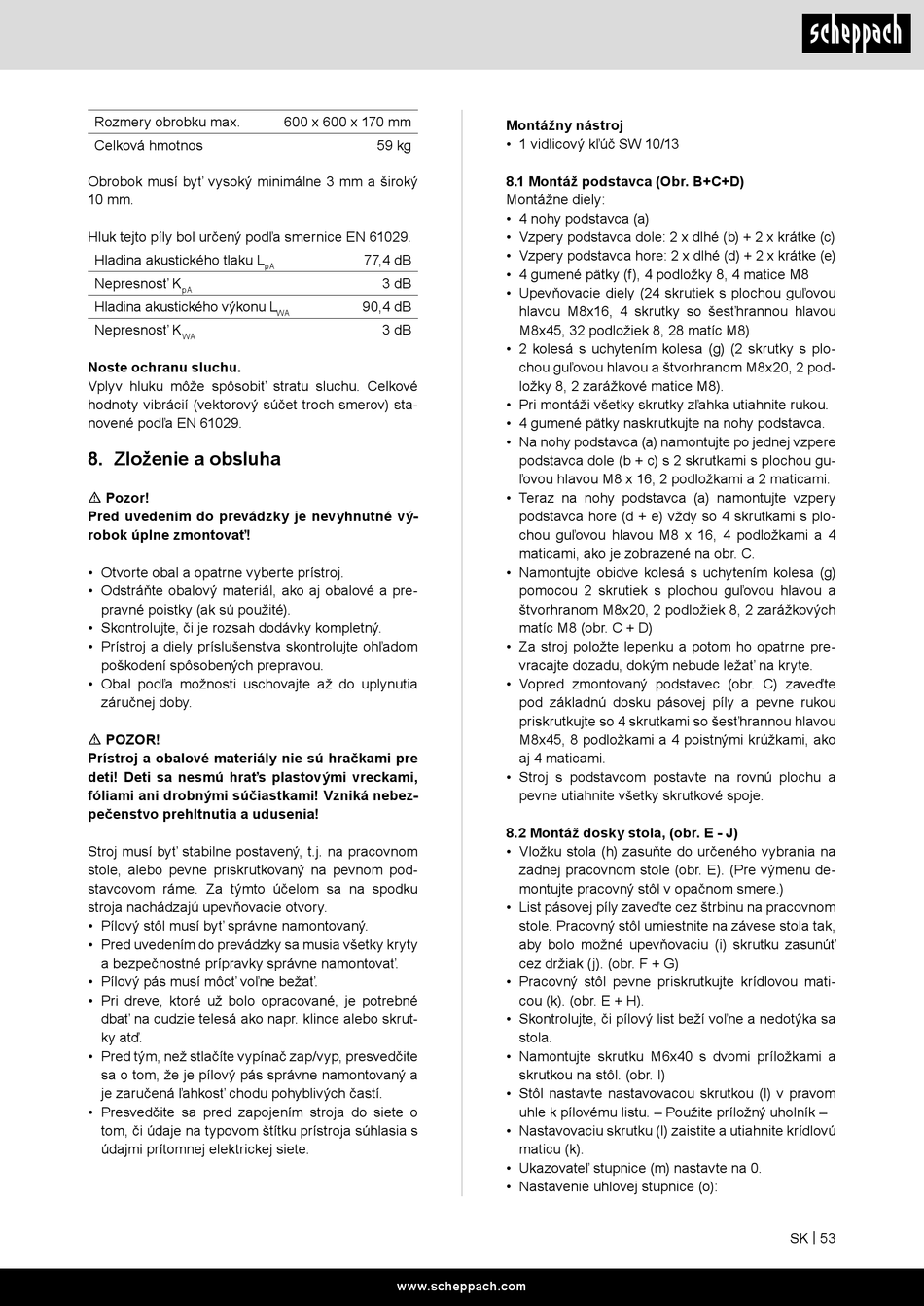

Rozmery obrobku max.
Celková hmotnos
Obrobok musí byť vysoký minimálne 3 mm a široký
10 mm.
Hluk tejto píly bol určený podľa smernice EN 61029.
Hladina akustického tlaku L
Nepresnosť K
pA
Hladina akustického výkonu L
Nepresnosť K
WA
Noste ochranu sluchu.
Vplyv hluku môže spôsobiť stratu sluchu. Celkové
hodnoty vibrácií (vektorový súčet troch smerov) sta-
novené podľa EN 61029.
8. Zloženie a obsluha
m Pozor!
Pred uvedením do prevádzky je nevyhnutné vý-
robok úplne zmontovať!
• Otvorte obal a opatrne vyberte prístroj.
• Odstráňte obalový materiál, ako aj obalové a pre-
pravné poistky (ak sú použité).
• Skontrolujte, či je rozsah dodávky kompletný.
• Prístroj a diely príslušenstva skontrolujte ohľadom
poškodení spôsobených prepravou.
• Obal podľa možnosti uschovajte až do uplynutia
záručnej doby.
m POZOR!
Prístroj a obalové materiály nie sú hračkami pre
deti! Deti sa nesmú hraťs plastovými vreckami,
fóliami ani drobnými súčiastkami! Vzniká nebez-
pečenstvo prehltnutia a udusenia!
Stroj musí byť stabilne postavený, t.j. na pracovnom
stole, alebo pevne priskrutkovaný na pevnom pod-
stavcovom ráme. Za týmto účelom sa na spodku
stroja nachádzajú upevňovacie otvory.
• Pílový stôl musí byť správne namontovaný.
• Pred uvedením do prevádzky sa musia všetky kryty
a bezpečnostné prípravky správne namontovať.
• Pílový pás musí môcť voľne bežať.
• Pri dreve, ktoré už bolo opracované, je potrebné
dbať na cudzie telesá ako napr. klince alebo skrut-
ky atď.
• Pred tým, než stlačíte vypínač zap/vyp, presvedčite
sa o tom, že je pílový pás správne namontovaný a
je zaručená ľahkosť chodu pohyblivých častí.
• Presvedčite sa pred zapojením stroja do siete o
tom, či údaje na typovom štítku prístroja súhlasia s
údajmi prítomnej elektrickej siete.
600 x 600 x 170 mm
59 kg
77,4 dB
pA
3 dB
90,4 dB
WA
3 dB
www.scheppach.com
Montážny nástroj
• 1 vidlicový kľúč SW 10/13
8.1 Montáž podstavca (Obr. B+C+D)
Montážne diely:
• 4 nohy podstavca (a)
• Vzpery podstavca dole: 2 x dlhé (b) + 2 x krátke (c)
• Vzpery podstavca hore: 2 x dlhé (d) + 2 x krátke (e)
• 4 gumené pätky (f), 4 podložky 8, 4 matice M8
• Upevňovacie diely (24 skrutiek s plochou guľovou
hlavou M8x16, 4 skrutky so šesťhrannou hlavou
M8x45, 32 podložiek 8, 28 matíc M8)
• 2 kolesá s uchytením kolesa (g) (2 skrutky s plo-
chou guľovou hlavou a štvorhranom M8x20, 2 pod-
ložky 8, 2 zarážkové matice M8).
• Pri montáži všetky skrutky zľahka utiahnite rukou.
• 4 gumené pätky naskrutkujte na nohy podstavca.
• Na nohy podstavca (a) namontujte po jednej vzpere
podstavca dole (b + c) s 2 skrutkami s plochou gu-
ľovou hlavou M8 x 16, 2 podložkami a 2 maticami.
• Teraz na nohy podstavca (a) namontujte vzpery
podstavca hore (d + e) vždy so 4 skrutkami s plo-
chou guľovou hlavou M8 x 16, 4 podložkami a 4
maticami, ako je zobrazené na obr. C.
• Namontujte obidve kolesá s uchytením kolesa (g)
pomocou 2 skrutiek s plochou guľovou hlavou a
štvorhranom M8x20, 2 podložiek 8, 2 zarážkových
matíc M8 (obr. C + D)
• Za stroj položte lepenku a potom ho opatrne pre-
vracajte dozadu, dokým nebude ležať na kryte.
• Vopred zmontovaný podstavec (obr. C) zaveďte
pod základnú dosku pásovej píly a pevne rukou
priskrutkujte so 4 skrutkami so šesťhrannou hlavou
M8x45, 8 podložkami a 4 poistnými krúžkami, ako
aj 4 maticami.
• Stroj s podstavcom postavte na rovnú plochu a
pevne utiahnite všetky skrutkové spoje.
8.2 Montáž dosky stola, (obr. E - J)
• Vložku stola (h) zasuňte do určeného vybrania na
zadnej pracovnom stole (obr. E). (Pre výmenu de-
montujte pracovný stôl v opačnom smere.)
• List pásovej píly zaveďte cez štrbinu na pracovnom
stole. Pracovný stôl umiestnite na závese stola tak,
aby bolo možné upevňovaciu (i) skrutku zasunúť
cez držiak (j). (obr. F + G)
• Pracovný stôl pevne priskrutkujte krídlovou mati-
cou (k). (obr. E + H).
• Skontrolujte, či pílový list beží voľne a nedotýka sa
stola.
• Namontujte skrutku M6x40 s dvomi príložkami a
skrutkou na stôl. (obr. I)
• Stôl nastavte nastavovacou skrutkou (l) v pravom
uhle k pílovému listu. – Použite príložný uholník –
• Nastavovaciu skrutku (l) zaistite a utiahnite krídlovú
maticu (k).
• Ukazovateľ stupnice (m) nastavte na 0.
• Nastavenie uhlovej stupnice (o):
SK | 53
