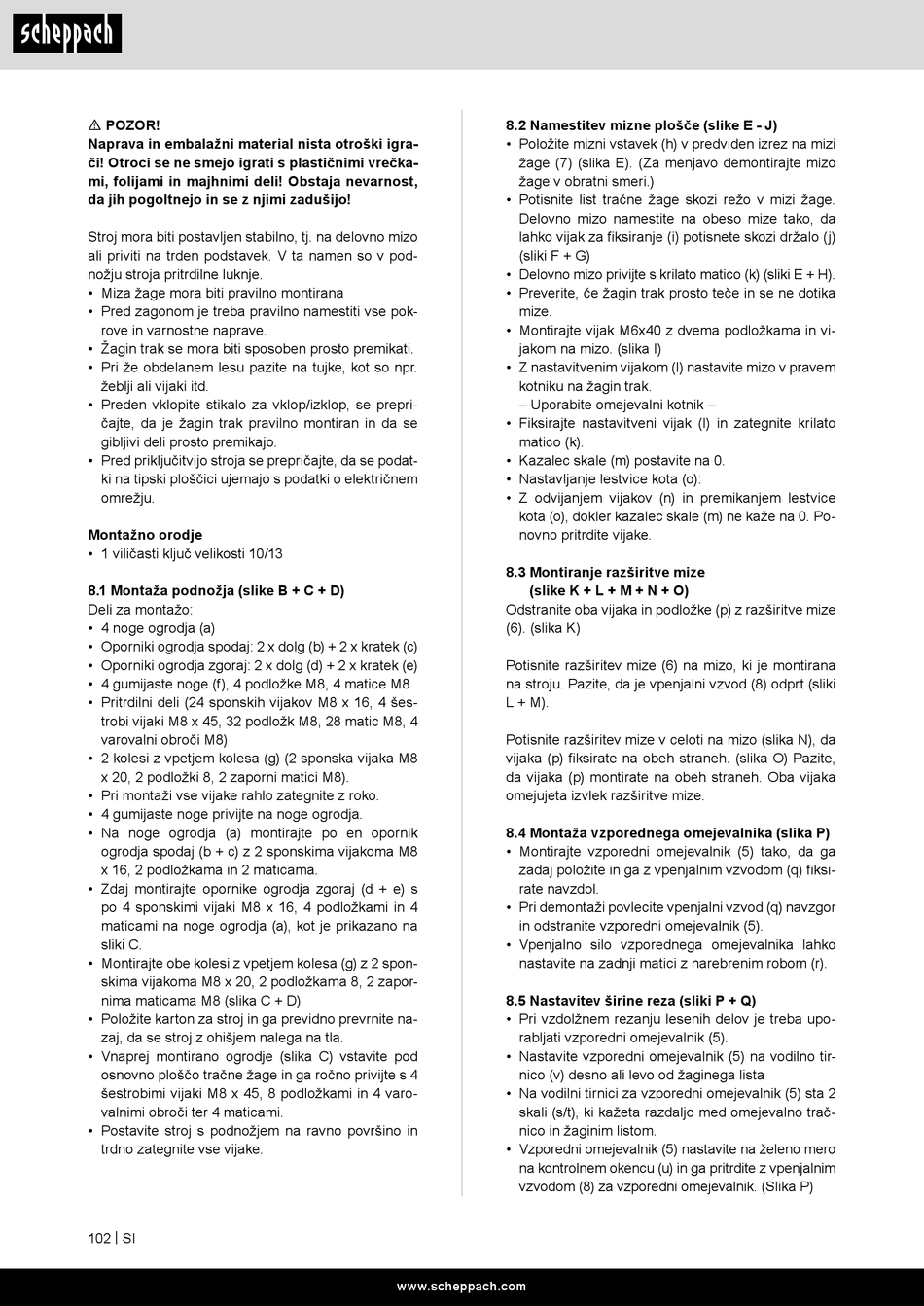

Scheppach HBS400 Originalbetriebsanleitung Seite 102

m POZOR!
Naprava in embalažni material nista otroški igra-
či! Otroci se ne smejo igrati s plastičnimi vrečka-
mi, folijami in majhnimi deli! Obstaja nevarnost,
da jih pogoltnejo in se z njimi zadušijo!
Stroj mora biti postavljen stabilno, tj. na delovno mizo
ali priviti na trden podstavek. V ta namen so v pod-
nožju stroja pritrdilne luknje.
• Miza žage mora biti pravilno montirana
• Pred zagonom je treba pravilno namestiti vse pok-
rove in varnostne naprave.
• Žagin trak se mora biti sposoben prosto premikati.
• Pri že obdelanem lesu pazite na tujke, kot so npr.
žeblji ali vijaki itd.
• Preden vklopite stikalo za vklop/izklop, se prepri-
čajte, da je žagin trak pravilno montiran in da se
gibljivi deli prosto premikajo.
• Pred priključitvijo stroja se prepričajte, da se podat-
ki na tipski ploščici ujemajo s podatki o električnem
omrežju.
Montažno orodje
• 1 viličasti ključ velikosti 10/13
8.1 Montaža podnožja (slike B + C + D)
Deli za montažo:
• 4 noge ogrodja (a)
• Oporniki ogrodja spodaj: 2 x dolg (b) + 2 x kratek (c)
• Oporniki ogrodja zgoraj: 2 x dolg (d) + 2 x kratek (e)
• 4 gumijaste noge (f), 4 podložke M8, 4 matice M8
• Pritrdilni deli (24 sponskih vijakov M8 x 16, 4 šes-
trobi vijaki M8 x 45, 32 podložk M8, 28 matic M8, 4
varovalni obroči M8)
• 2 kolesi z vpetjem kolesa (g) (2 sponska vijaka M8
x 20, 2 podložki 8, 2 zaporni matici M8).
• Pri montaži vse vijake rahlo zategnite z roko.
• 4 gumijaste noge privijte na noge ogrodja.
• Na noge ogrodja (a) montirajte po en opornik
ogrodja spodaj (b + c) z 2 sponskima vijakoma M8
x 16, 2 podložkama in 2 maticama.
• Zdaj montirajte opornike ogrodja zgoraj (d + e) s
po 4 sponskimi vijaki M8 x 16, 4 podložkami in 4
maticami na noge ogrodja (a), kot je prikazano na
sliki C.
• Montirajte obe kolesi z vpetjem kolesa (g) z 2 spon-
skima vijakoma M8 x 20, 2 podložkama 8, 2 zapor-
nima maticama M8 (slika C + D)
• Položite karton za stroj in ga previdno prevrnite na-
zaj, da se stroj z ohišjem nalega na tla.
• Vnaprej montirano ogrodje (slika C) vstavite pod
osnovno ploščo tračne žage in ga ročno privijte s 4
šestrobimi vijaki M8 x 45, 8 podložkami in 4 varo-
valnimi obroči ter 4 maticami.
• Postavite stroj s podnožjem na ravno površino in
trdno zategnite vse vijake.
102 | SI
8.2 Namestitev mizne plošče (slike E - J)
• Položite mizni vstavek (h) v predviden izrez na mizi
žage (7) (slika E). (Za menjavo demontirajte mizo
žage v obratni smeri.)
• Potisnite list tračne žage skozi režo v mizi žage.
Delovno mizo namestite na obeso mize tako, da
lahko vijak za fiksiranje (i) potisnete skozi držalo (j)
(sliki F + G)
• Delovno mizo privijte s krilato matico (k) (sliki E + H).
• Preverite, če žagin trak prosto teče in se ne dotika
mize.
• Montirajte vijak M6x40 z dvema podložkama in vi-
jakom na mizo. (slika I)
• Z nastavitvenim vijakom (l) nastavite mizo v pravem
kotniku na žagin trak.
– Uporabite omejevalni kotnik –
• Fiksirajte nastavitveni vijak (l) in zategnite krilato
matico (k).
• Kazalec skale (m) postavite na 0.
• Nastavljanje lestvice kota (o):
• Z odvijanjem vijakov (n) in premikanjem lestvice
kota (o), dokler kazalec skale (m) ne kaže na 0. Po-
novno pritrdite vijake.
8.3 Montiranje razširitve mize
(slike K + L + M + N + O)
Odstranite oba vijaka in podložke (p) z razširitve mize
(6). (slika K)
Potisnite razširitev mize (6) na mizo, ki je montirana
na stroju. Pazite, da je vpenjalni vzvod (8) odprt (sliki
L + M).
Potisnite razširitev mize v celoti na mizo (slika N), da
vijaka (p) fiksirate na obeh straneh. (slika O) Pazite,
da vijaka (p) montirate na obeh straneh. Oba vijaka
omejujeta izvlek razširitve mize.
8.4 Montaža vzporednega omejevalnika (slika P)
• Montirajte vzporedni omejevalnik (5) tako, da ga
zadaj položite in ga z vpenjalnim vzvodom (q) fiksi-
rate navzdol.
• Pri demontaži povlecite vpenjalni vzvod (q) navzgor
in odstranite vzporedni omejevalnik (5).
• Vpenjalno silo vzporednega omejevalnika lahko
nastavite na zadnji matici z narebrenim robom (r).
8.5 Nastavitev širine reza (sliki P + Q)
• Pri vzdolžnem rezanju lesenih delov je treba upo-
rabljati vzporedni omejevalnik (5).
• Nastavite vzporedni omejevalnik (5) na vodilno tir-
nico (v) desno ali levo od žaginega lista
• Na vodilni tirnici za vzporedni omejevalnik (5) sta 2
skali (s/t), ki kažeta razdaljo med omejevalno trač-
nico in žaginim listom.
• Vzporedni omejevalnik (5) nastavite na želeno mero
na kontrolnem okencu (u) in ga pritrdite z vpenjalnim
vzvodom (8) za vzporedni omejevalnik. (Slika P)
