1 – VISY-Stick
2 – VISY-RFT Sendemodul
3 – VISY-RFR Antenne
4 – VISY-Kabelverlängerung
5 – VISY-Command RF

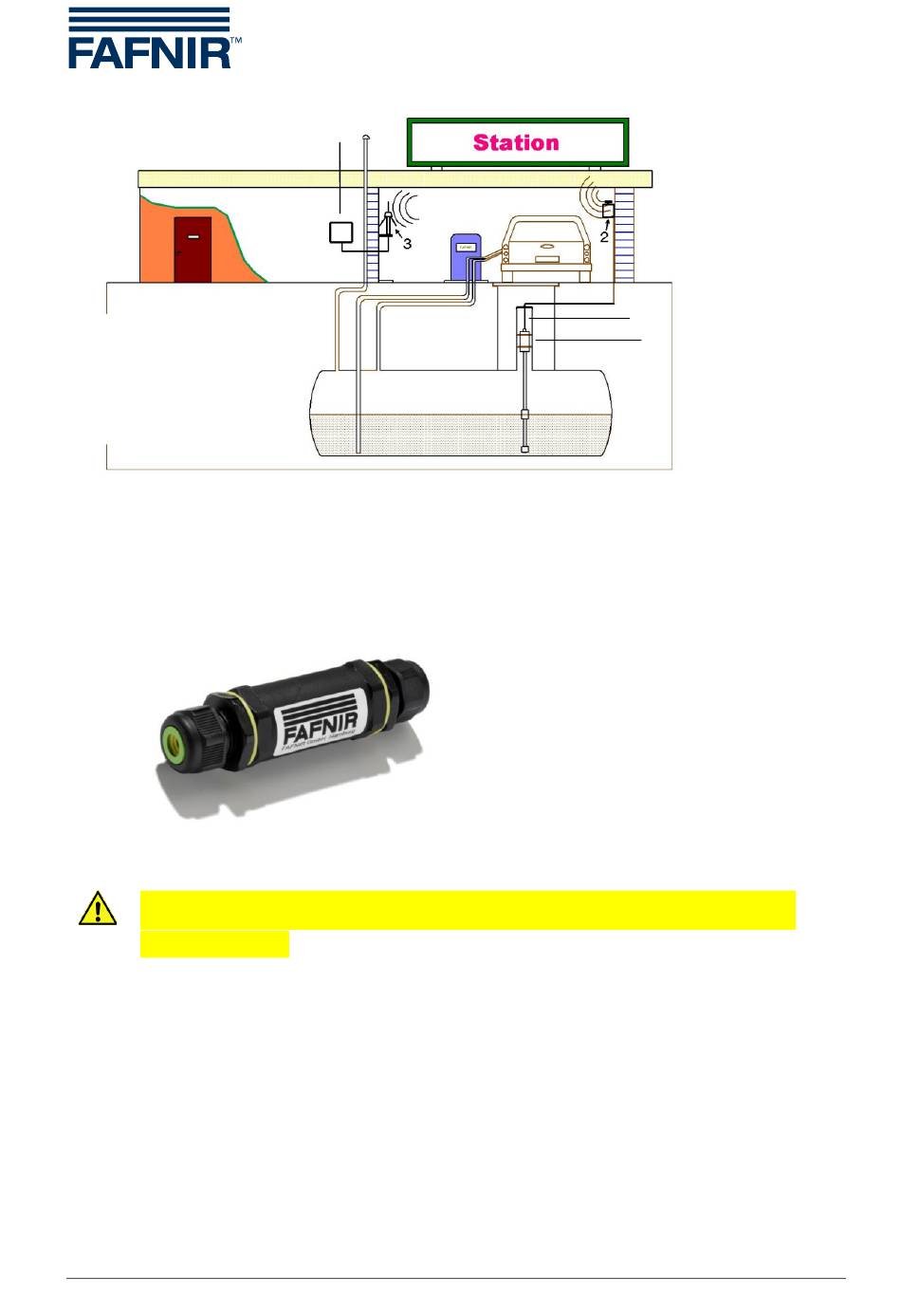

Abbildung 18: Außenmontage des VISY-RFT Sendemoduls
Für die Montage des VISY-RFT Sendemoduls (2) außerhalb des Domschachts ist eine
Kabelverlängerung (Art.-Nr. 904110) des Anschlusskabels (4) mit einer IP68 Kabel-
verbindung (Art.-Nr. 910035) erforderlich, siehe folgende Abbildung:
Abbildung 19: FAFNIR IP68 Kabelverbinder (4-polig)
Stellen Sie sicher, dass am Montageort kein Wasser in den VISY-RFT Sender
eindringen kann!
Mithilfe der beschriebenen Verfahren kann in den meisten Fällen ein zufriedenstellen-
des Übertragungsniveau erzielt werden.
3.9 Endmontage
Nachdem die Datenübertragung aller Sendemodule überprüft wurde, müssen sämtli-
che Komponenten des VISY-RF Funksystems an ihren endgültigen Positionen fixiert
werden.
Seite 17/25
5
4
1
Installation des VISY-RF Funksystems
