3 Installation des VISY-RF Funksystems
3.1 Allgemeines Installationsschema

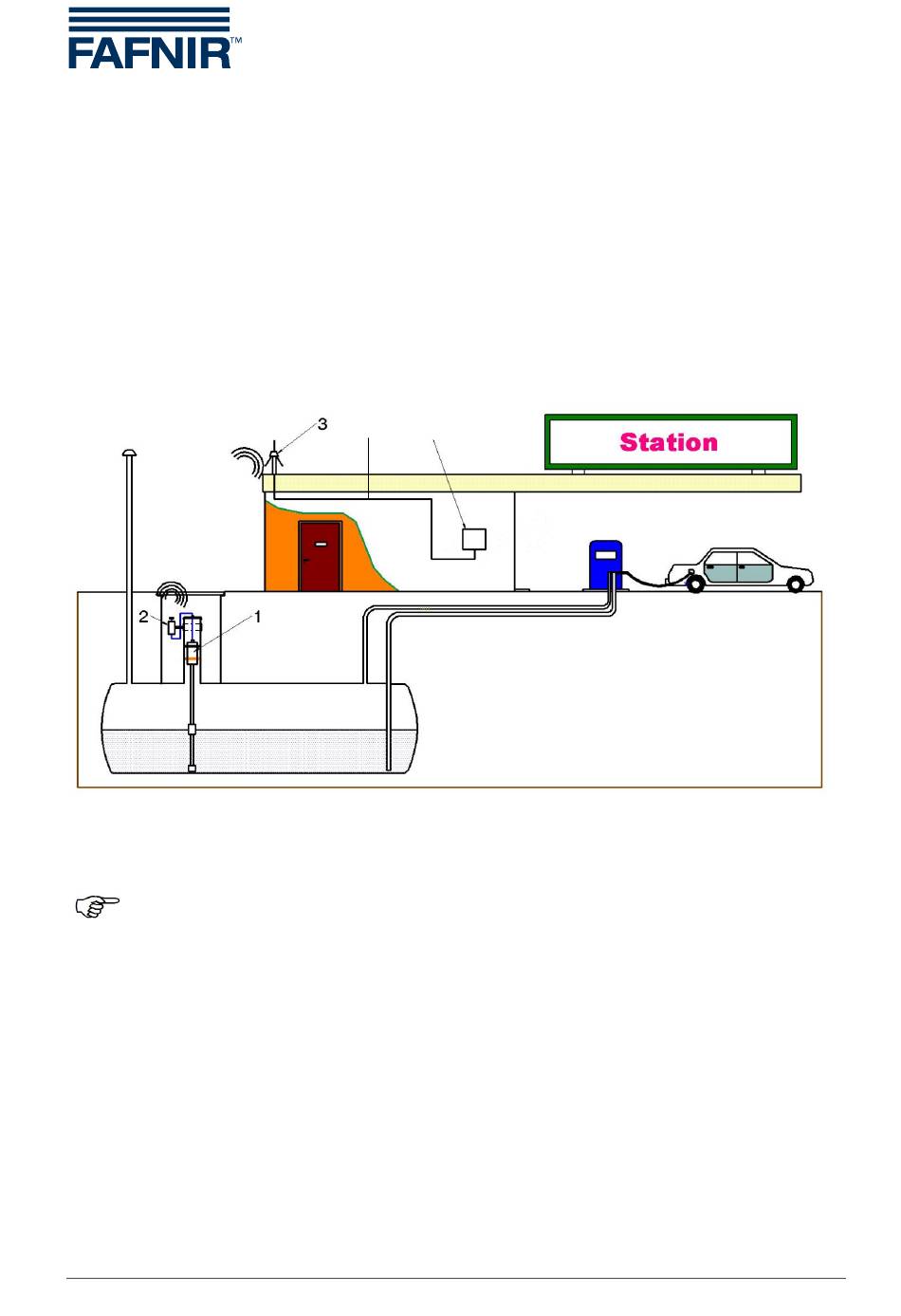

Eine typische VISY-RF Installation ist in der folgenden Abbildung dargestellt.
Der Sensor VISY-Stick (1) ist im Domschacht des Tanks montiert und ist mit dem Sende-
modul VISY-RFT (2) verbunden. Das Sendemodul erzeugt Funksignale, in der Abbildung
als Halbkreise dargestellt. Diese Funksignale werden von der Antenne (3) empfangen
und über das Antennenkabel (4) an das VISY-Command RF (5) weitergeleitet.
Abbildung 5: Typische Installation eines VISY-RF Funksystems
Für die Installation sollte die beste Position der Sende- und Empfangs-
antenne mit der höchstmöglichen Empfangsfeldstärke ermittelt werden!
Seite 7/25
4 5
1 – VISY-Stick
2 – VISY-RFT Sendemodul
3 – VISY-RFR Antenne
4 – FAFNIR-Antennenkabel
5 – VISY-Command RF
Installation des VISY-RF Funksystems
