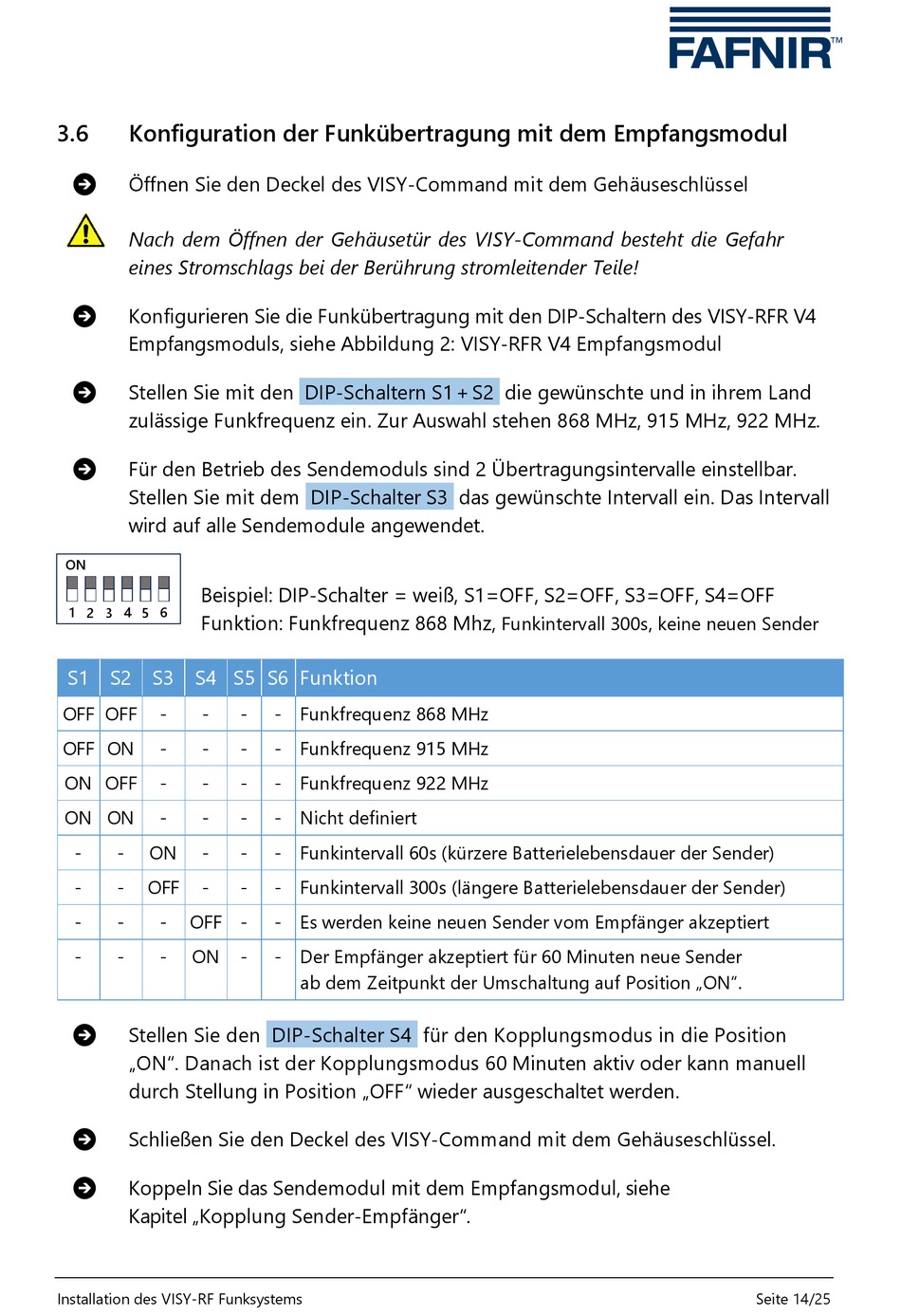

3.6 Konfiguration der Funkübertragung mit dem Empfangsmodul

Öffnen Sie den Deckel des VISY-Command mit dem Gehäuseschlüssel
Nach dem Öffnen der Gehäusetür des VISY-Command besteht die Gefahr
eines Stromschlags bei der Berührung stromleitender Teile!

Konfigurieren Sie die Funkübertragung mit den DIP-Schaltern des VISY-RFR V4
Empfangsmoduls, siehe Abbildung 2: VISY-RFR V4 Empfangsmodul

Stellen Sie mit den DIP-Schaltern S1 + S2 die gewünschte und in ihrem Land
zulässige Funkfrequenz ein. Zur Auswahl stehen 868 MHz, 915 MHz, 922 MHz.

Für den Betrieb des Sendemoduls sind 2 Übertragungsintervalle einstellbar.
Stellen Sie mit dem DIP-Schalter S3 das gewünschte Intervall ein. Das Intervall
wird auf alle Sendemodule angewendet.
ON
Beispiel: DIP-Schalter = weiß, S1=OFF, S2=OFF, S3=OFF, S4=OFF
1 2 3 4 5 6
Funktion: Funkfrequenz 868 Mhz,
S1 S2 S3 S4 S5 S6 Funktion
OFF OFF - -
OFF ON - -
ON OFF - -
ON ON - -
- - ON -
- - OFF -
- - - OFF -
- - - ON

Stellen Sie den DIP-Schalter S4 für den Kopplungsmodus in die Position
„ON". Danach ist der Kopplungsmodus 60 Minuten aktiv oder kann manuell
durch Stellung in Position „OFF" wieder ausgeschaltet werden.

Schließen Sie den Deckel des VISY-Command mit dem Gehäuseschlüssel.

Koppeln Sie das Sendemodul mit dem Empfangsmodul, siehe
Kapitel „Kopplung Sender-Empfänger".
Installation des VISY-RF Funksystems
- - Funkfrequenz 868 MHz
- - Funkfrequenz 915 MHz
- - Funkfrequenz 922 MHz
- - Nicht definiert
- - Funkintervall 60s (kürzere Batterielebensdauer der Sender)
- - Funkintervall 300s (längere Batterielebensdauer der Sender)
- Es werden keine neuen Sender vom Empfänger akzeptiert
- - Der Empfänger akzeptiert für 60 Minuten neue Sender
ab dem Zeitpunkt der Umschaltung auf Position „ON".
Funkintervall 300s, keine neuen Sender
