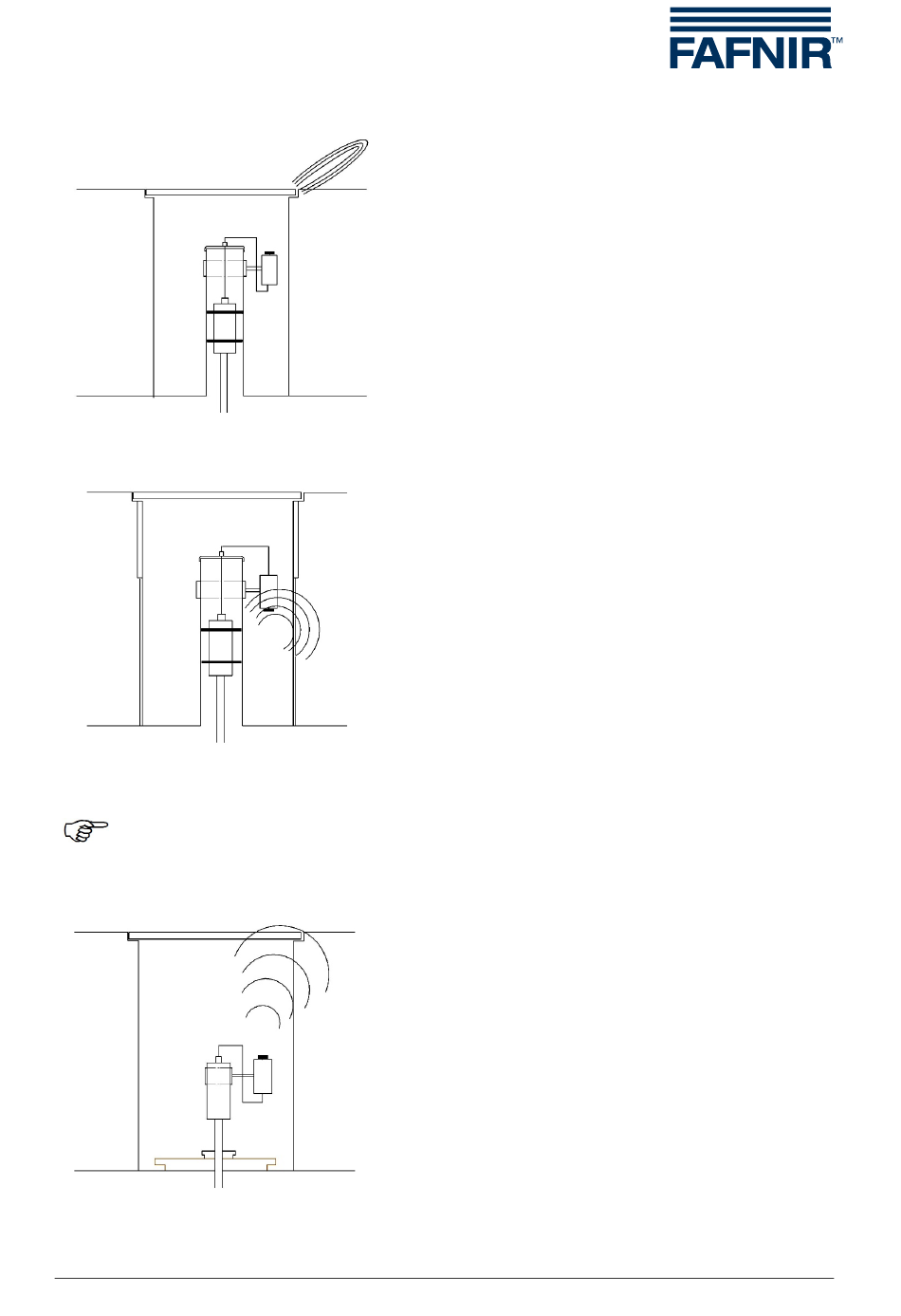

Abbildung 12: Geschweißter Domschacht (Metall) mit Metalldeckel
Abbildung 13: Domschacht (Kunststoffrohr) mit Metalldeckel und Metallring
Die Installation des VISY-RFT Sendemoduls in Verbindung zum VISY-Stick
mit Einschraubkörper entspricht analog Abbildung 10 bis Abbildung 13.
Abbildung 14: Domschacht mit Kunststoffdeckel
Installation des VISY-RF Funksystems
Starke Abschirmung (Faradayscher Käfig):
es kann nur ein kleiner Teil des Funksignals
austreten, wenn ein Schlitz vorhanden ist
Funkübertragung mit mittlerer Dämpfung:
Funksignal durchdringt das Kunststoffrohr
unterhalb des Metallrings
Funkübertragung mit geringer Dämpfung
