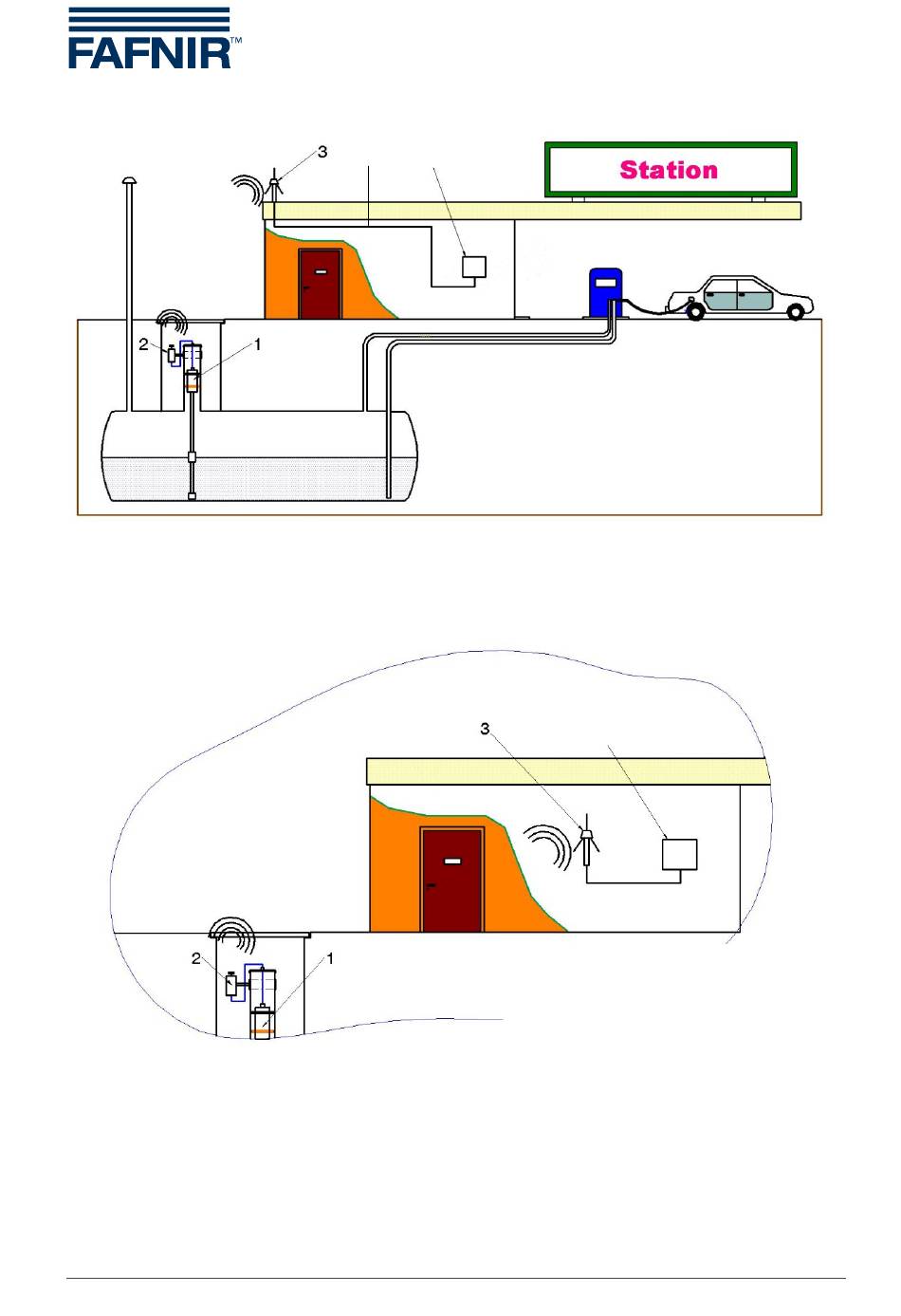

Abbildung 7: Empfangsantenne mit FAFNIR Antennenkabel-Verlängerung
Abbildung 8: Empfangsantenne mit Standardkabel
Seite 9/25
4
5
1 – VISY-Stick
2 – VISY-RFT Sendemodul
3 – VISY-RFR Antenne
4 – FAFNIR-Antennenkabel
5 – VISY-Command RF
1 – VISY-Stick
2 – VISY-RFT Sendemodul
3 – VISY-RFR Antenne
5 – VISY-Command RF
5
Installation des VISY-RF Funksystems
