3.5 Montage des Sendemoduls
Das VISY-RFT Sendemodul sollte im Domschacht möglichst hoch und mit der
•
Antenne in Richtung Domschachtdeckel montiert werden.
Das Anschlusskabel des VISY-RFT Sendemoduls ist mit einem M12-Stecker für
•
die Verbindung zum VISY-Stick Sensor ausgestattet.
Bei Montage des VISY-RFT Sendemoduls am VISY-Stick ...
•
... mit Einschraubkörper kann der M12-Stecker direkt auf die Sonde aufge-
steckt werden. Dann die Überwurfmutter des M12 Steckers handfest anziehen
und zuletzt mit einem Schlüssel durch eine 180° Drehung sichern.
... mit Riser (Rohrinstallation) muss in der Verschlusskappe der Rohrabdeckung
eine Kabeldurchführung vorhanden sein. Das Anschlusskabel kann am Termi-
nal des Sendemoduls gelöst werden und durch die Kabelverschraubung der
Rohrabdeckung gesteckt werden.
Das VISY-RFT Sendemodul kann mit dem VISY-RFT Installationskit (Art.-Nr.
•
910040) an einem Rohr befestigt werden.

Montieren Sie das Sendemodul und verbinden das Anschlusskabel mit der
VISY-Stick Sonde
Riser /
Sondenkopf
Schlauchschellenband
mit Schloss
Das Trocknungsmittel (Silicagel) muss sich im Innern des Gehäuses befinden,
um Korrosionen zu verhindern.
Stellen Sie sicher, dass kein Wasser in den VISY-RFT Sender eindringen kann!
Seite 13/25
Sendeantenne

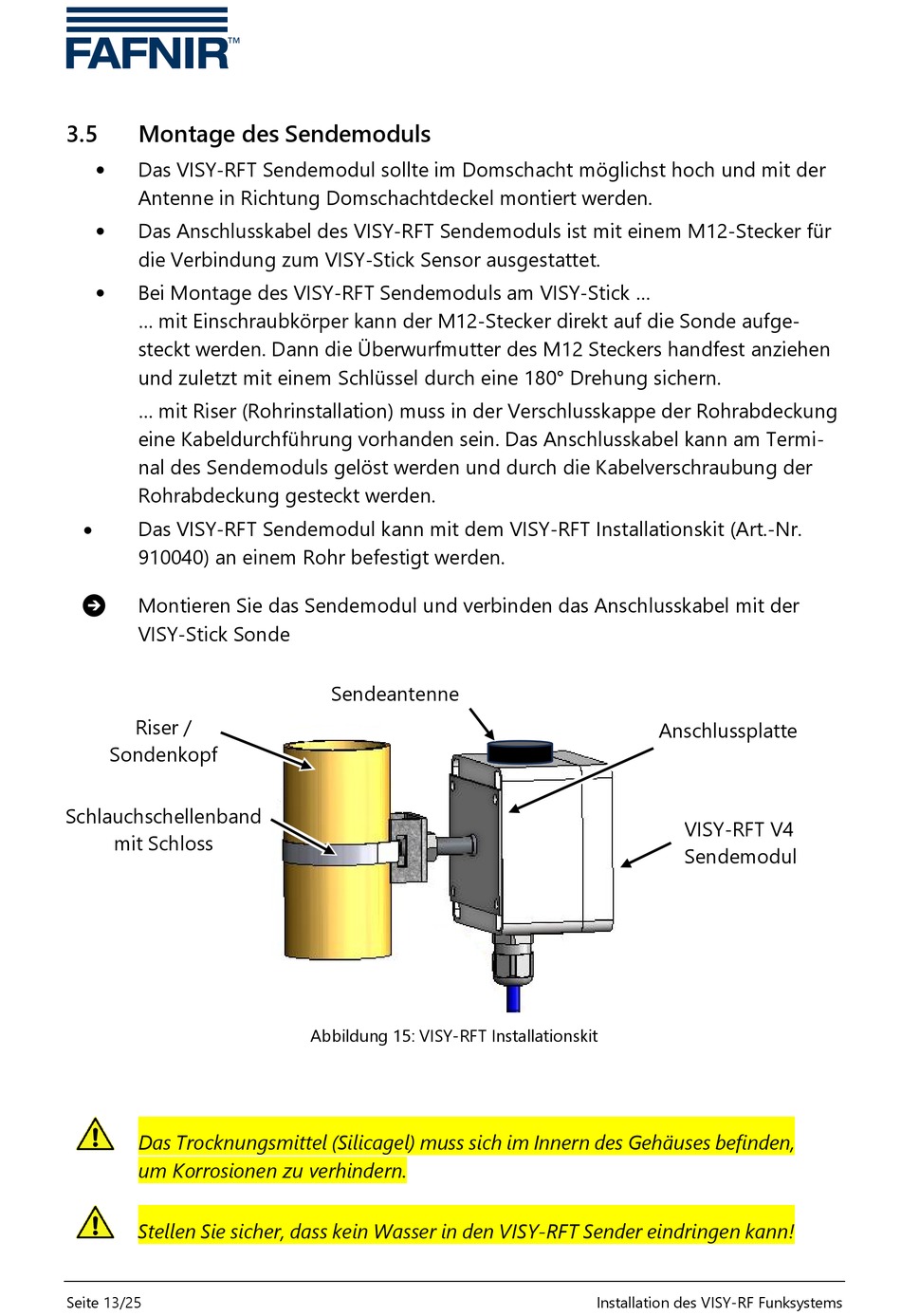

Abbildung 15: VISY-RFT Installationskit
Anschlussplatte
VISY-RFT V4
Sendemodul
