3.2 Installation der VISY-RFR V4 Empfangsantenne

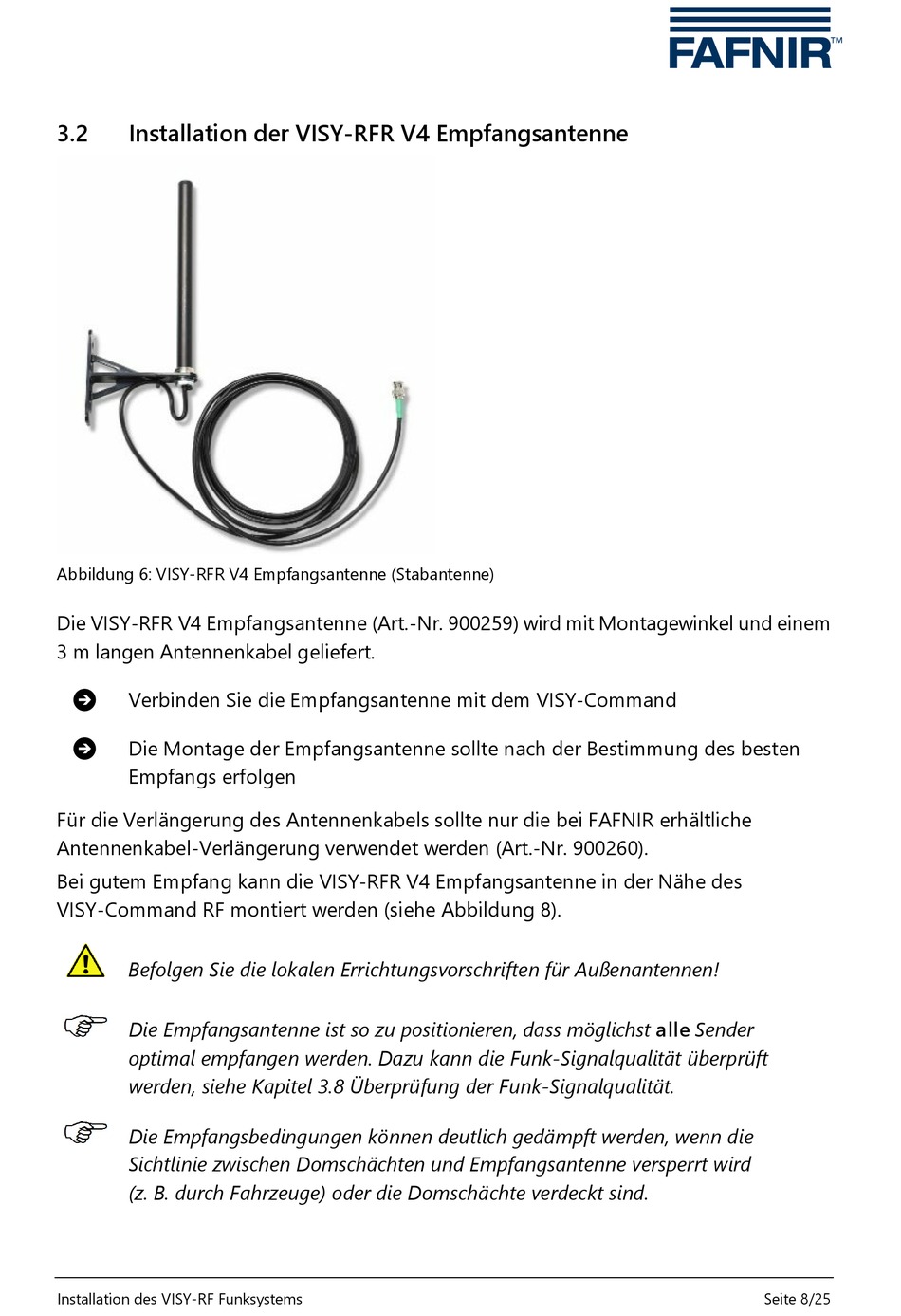

Abbildung 6: VISY-RFR V4 Empfangsantenne (Stabantenne)
Die VISY-RFR V4 Empfangsantenne (Art.-Nr. 900259) wird mit Montagewinkel und einem
3 m langen Antennenkabel geliefert.

Verbinden Sie die Empfangsantenne mit dem VISY-Command

Die Montage der Empfangsantenne sollte nach der Bestimmung des besten
Empfangs erfolgen
Für die Verlängerung des Antennenkabels sollte nur die bei FAFNIR erhältliche
Antennenkabel-Verlängerung verwendet werden (Art.-Nr. 900260).
Bei gutem Empfang kann die VISY-RFR V4 Empfangsantenne in der Nähe des
VISY-Command RF montiert werden (siehe Abbildung 8).
Befolgen Sie die lokalen Errichtungsvorschriften für Außenantennen!
Die Empfangsantenne ist so zu positionieren, dass möglichst alle Sender
optimal empfangen werden. Dazu kann die Funk-Signalqualität überprüft
werden, siehe Kapitel 3.8 Überprüfung der Funk-Signalqualität.
Die Empfangsbedingungen können deutlich gedämpft werden, wenn die
Sichtlinie zwischen Domschächten und Empfangsantenne versperrt wird
(z. B. durch Fahrzeuge) oder die Domschächte verdeckt sind.
