3.7 Kopplung Sender-Empfänger
Für die Funkübertragung der Daten vom Sendemodul zum Empfangsmodul ist eine
Kopplung der Geräte erforderlich:

Öffnen Sie den Deckel des VISY-RFT V4 Sendemoduls

Legen Sie das Silicagel für die Endmontage zur Seite

Verbinden Sie den Batteriestecker mit den entsprechenden Kontakten
(siehe folgende Abbildung)

Der Kopplungsmodus (siehe Kapitel „Konfiguration der Funkübertragung mit
dem Empfangsmodul") ist 60 Minuten aktiv. Drücken Sie für die Kopplung der
Geräte im VISY-RFT V4 Sendemodul einmal auf den Taster .
Batterieanschluss
Gehäusedeckel

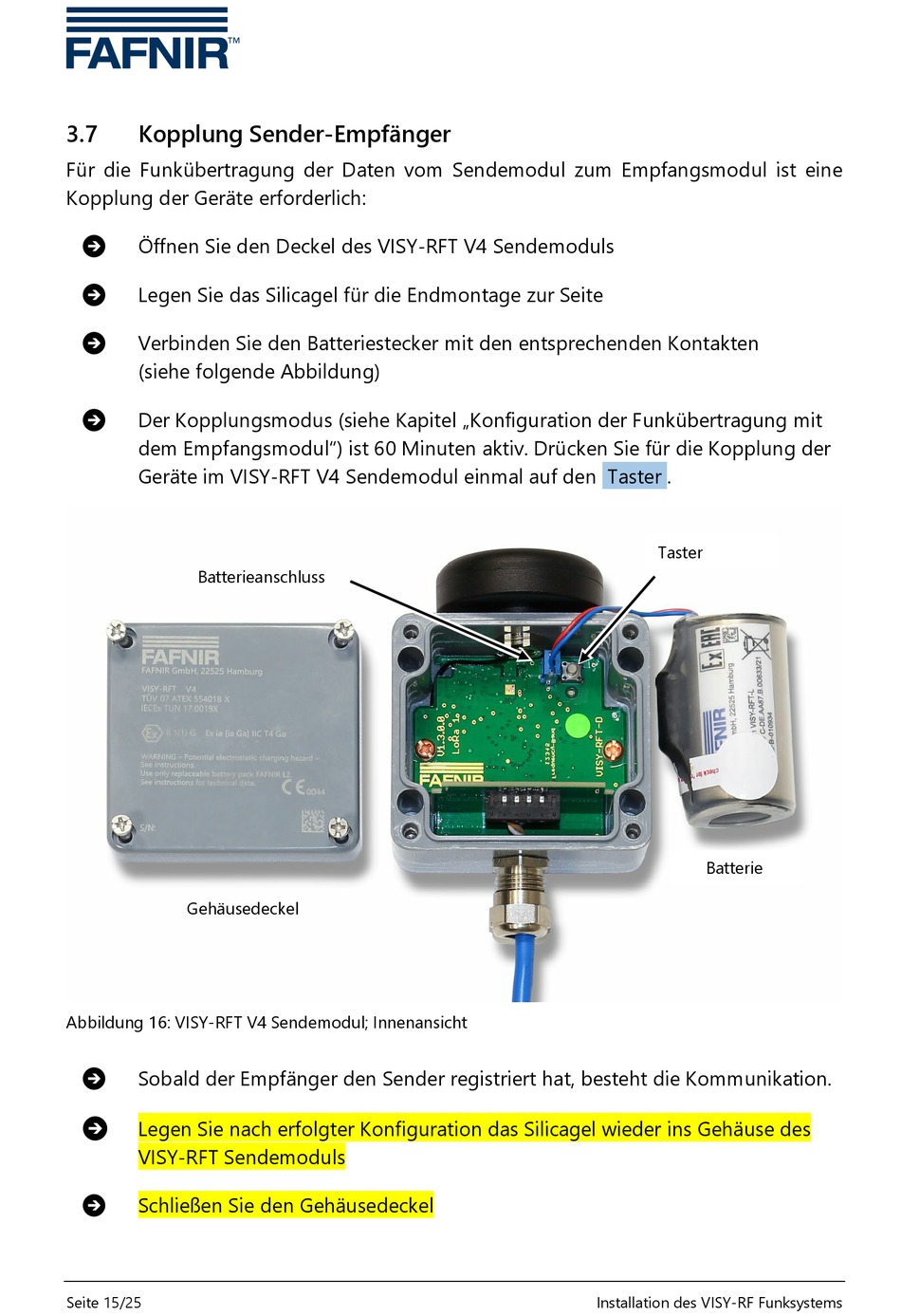

Abbildung 16: VISY-RFT V4 Sendemodul; Innenansicht

Sobald der Empfänger den Sender registriert hat, besteht die Kommunikation.

Legen Sie nach erfolgter Konfiguration das Silicagel wieder ins Gehäuse des
VISY-RFT Sendemoduls

Schließen Sie den Gehäusedeckel
Seite 15/25
Taster
Batterie
