Sollte der Empfang nicht ausreichen, sollte die Antenne so nah wie möglich zu den
VISY-RFT Sendemodulen montiert werden, wie in der folgenden Abbildung dargestellt.
Für die Verlängerung des Antennenkabels (4) sollte nur die bei FAFNIR erhältliche
Antennenkabel-Verlängerung (Art.-Nr. 900260) verwendet werden.

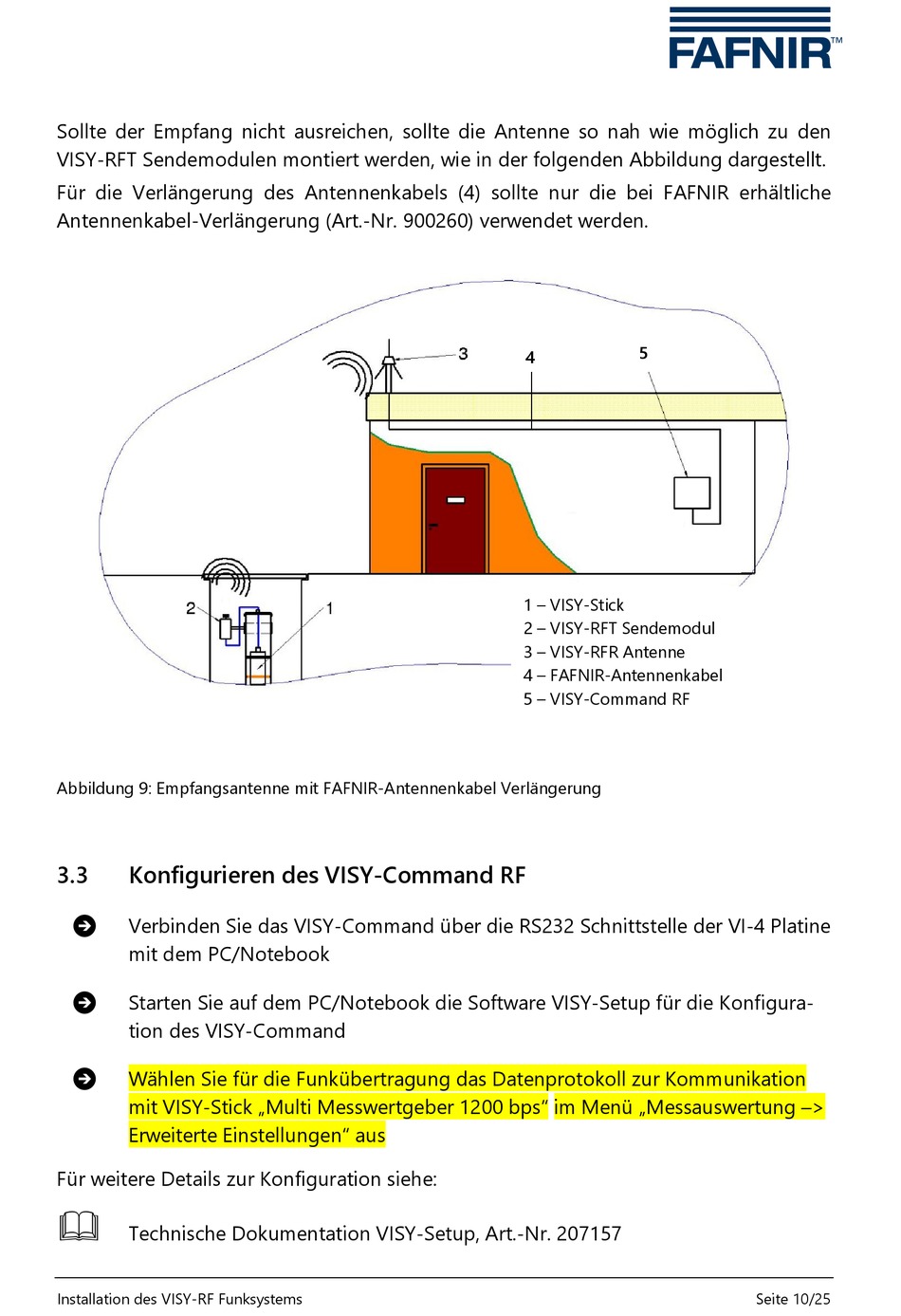

Abbildung 9: Empfangsantenne mit FAFNIR-Antennenkabel Verlängerung
3.3 Konfigurieren des VISY-Command RF

Verbinden Sie das VISY-Command über die RS232 Schnittstelle der VI-4 Platine
mit dem PC/Notebook

Starten Sie auf dem PC/Notebook die Software VISY-Setup für die Konfigura-
tion des VISY-Command

Wählen Sie für die Funkübertragung das Datenprotokoll zur Kommunikation
mit VISY-Stick „Multi Messwertgeber 1200 bps" im Menü „Messauswertung –>
Erweiterte Einstellungen" aus
Für weitere Details zur Konfiguration siehe:

Technische Dokumentation VISY-Setup, Art.-Nr. 207157
Installation des VISY-RF Funksystems
5
4
1 – VISY-Stick
2 – VISY-RFT Sendemodul
3 – VISY-RFR Antenne
4 – FAFNIR-Antennenkabel
5 – VISY-Command RF
