ELEKTRISCHER ANSCHLUSS/RS232-SCHNITTSTELLE

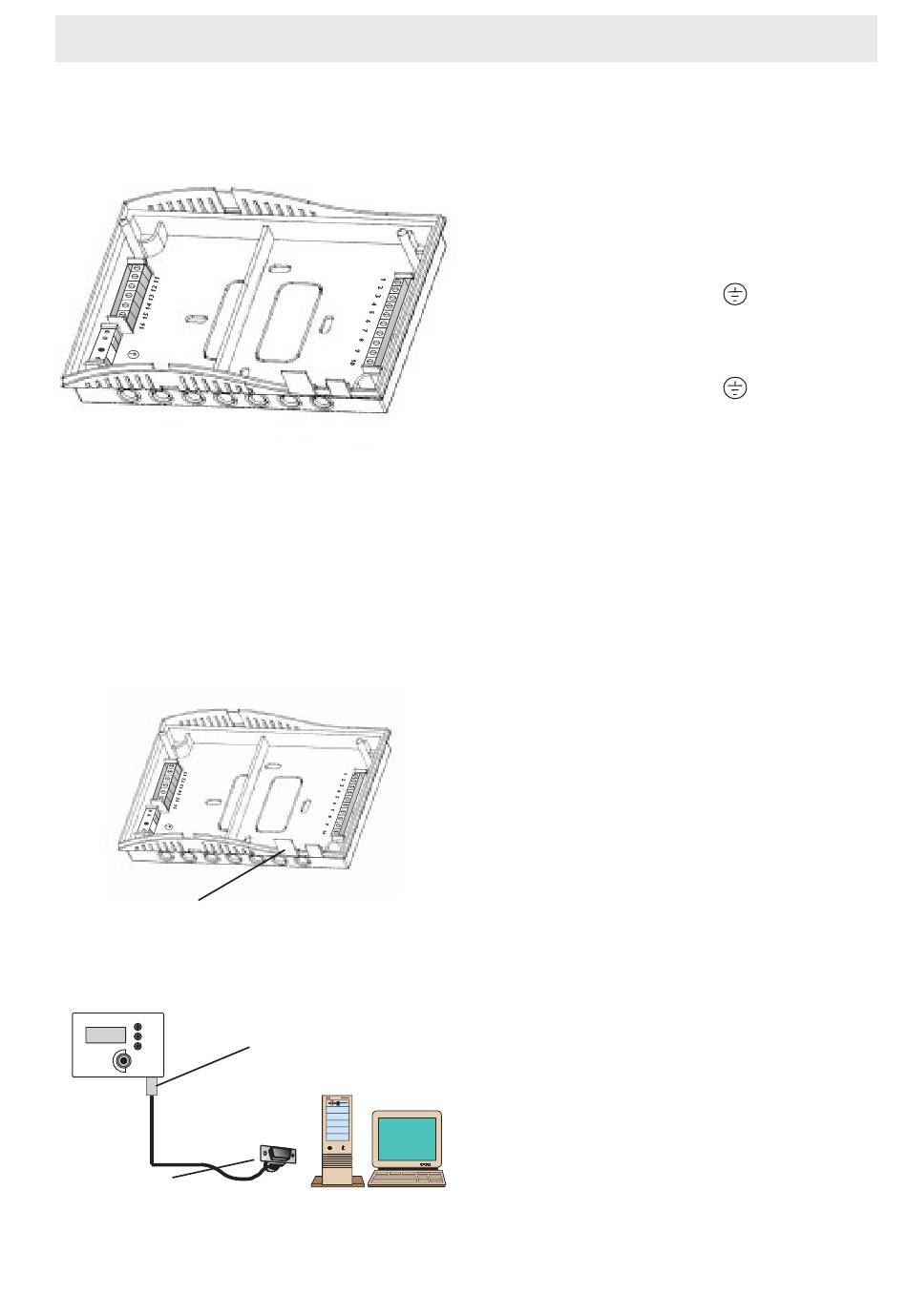

1.2 Elektrischer Anschluss
1.3 RS232-Schnittstelle
Westernsteckerbuchse, RS232 (im Gehäuseoberteil)
Sub-D-Stecker
Westernstecker
PC, COM-Port
Die Stromversorgung des Reglers muß über einen externen
Netzschalter erfolgen (letzter Arbeitsschritt!) und die
Versorgungsspannung muß 230 Volt ± 10 % (50...60 Hz) be-
tragen.
An die Verbraucher-Ausgänge R1 und R2 der Klemmen-
blöcke im Unterteil können Pumpen, Ventile o. ä. angeschlos-
sen werden:
12 = Leiter R2
14 = Leiter R1
11, 13 = Nulleiter N
Erdungsklemme = Schutzleiterblock
Der Netzanschluß erfolgt an den Klemmen:
15 = Nulleiter N
16 = Leiter L
Erdungsklemme = Schutzleiterblock
Die Temperaturfühler (S1 bis S4) werden mit beliebiger
Polung an den folgenden Klemmen angeschlossen:
1 / 2 = Temperaturfühler S1
3 / 4 = Temperaturfühler S2
5 / 6 = Temperaturfühler S3
9 /10 = Temperaturfühler S4
Der als Sonderzubehör erhältliche Durchflussmengenmesser
mit Geber wird mit beliebiger Polung an den folgenden Klem-
men angeschlossen:
7 / 8 = Durchflussmengenmesser
Der Regler SOR 3 verfügt über eine RS232-Schnittstelle für
den direkten Anschluss an einen PC. Mit Hilfe des kosten-
losen Auswertungstools DELTA PC können die Regler-
messwerte ausgelesen, verarbeitet und visualisiert werden.
Die Software ermöglicht eine komfortable Bilanzierung und
Funktionskontrolle des Systems aber auch eine Aufbereitung
der Datensätze für eine Weiterverarbeitung in anderen An-
wendungsprogrammen. Das Auswertungstool DELTA PC
kann kostenlos von der RESOL Homepage im Internet
(www.resol.de) heruntergeladen oder direkt bei RESOL
Elektronische Regelungen GmbH komplett mit einer
Verbindungsleitung bestellt werden.
Die Leiterbelegung der Westernsteckerbuchse finden Sie als
Aufdruck der Boden-/Isolationsplatte an der mit RS232 ge-
kennzeichneten Position.
