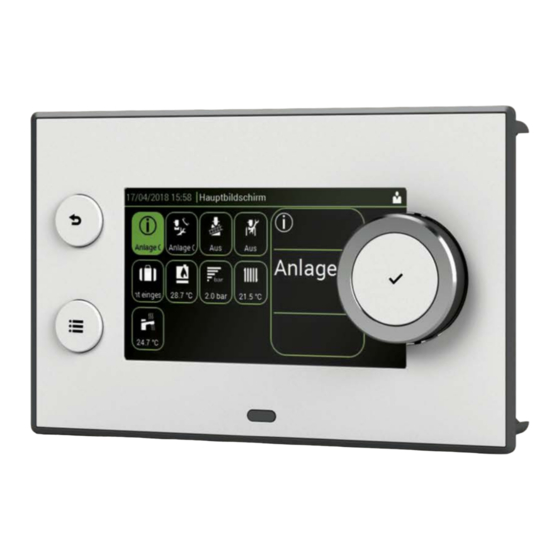

BROTJE IWR Alpha Schulungshandbuch
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für BROTJE IWR Alpha
Inhaltszusammenfassung für BROTJE IWR Alpha

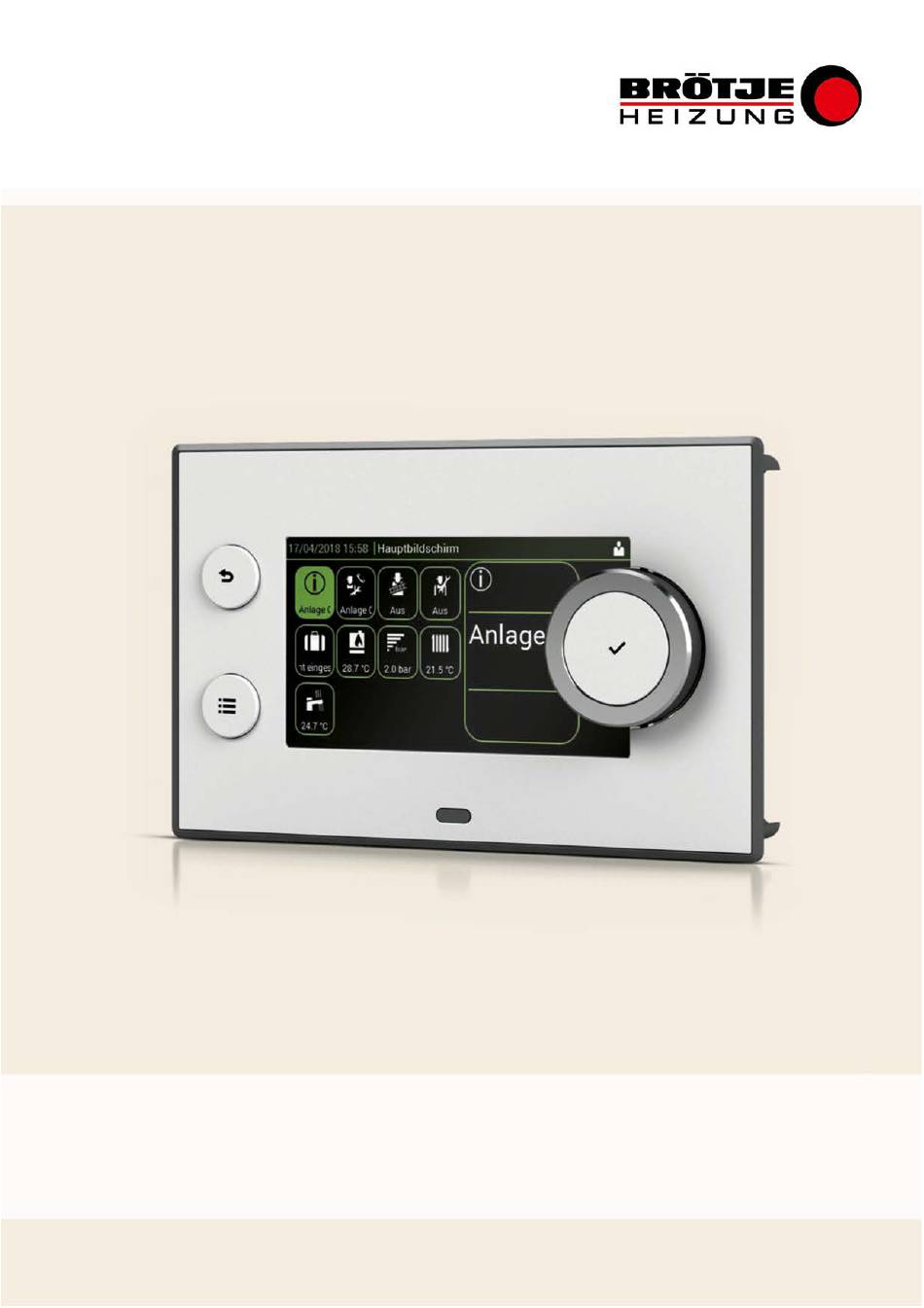

- Seite 1 Schulungshandbuch IWR Alpha...
-
Seite 3: Inhaltsverzeichnis
Grundbedienung IWR Alpha ....................3 Vorbereitung des Schulungsregler..................4 Aufgabe 1: IWR Alpha ......................5 Aufgabe 2: IWR Alpha BLW Split ..................6 Aufgabe 3: Hydraulikschema BLW Split C einstellen ............. 7 Aufgabe 4: Hydraulikschema BLW Split P einstellen ............. 8 Aufgabe 5: Hydraulikschema BLW Split und Split-P einstellen .......... -
Seite 5: Grundbedienung Iwr Alpha
Grundbedienung IWR Alpha... -
Seite 6: Vorbereitung Des Schulungsregler
Vorbereitung des Schulungsregler Bevor mit der Schulung begonnen wird, sollten folgende Unterlagen vorliegen: Bedien- und Installationshandbuch BLW Split C Bedien- und Installationshandbuch BLW Split P Um eine neue Aufgabe zu starten, sollte der Regler auf die Grundeinstellung zurückgesetzt werden. Grundeinstellung des Schulungsreglers: A: Stellen Sie die Schalter entsprechend des Bildes auf die Grundeinstellung zurück. -
Seite 7: Aufgabe 1: Iwr Alpha
Aufgabe 1: IWR Alpha Thema Bemerkung Online Dokumentation oder Datum und Uhrzeit einstellen Bedienungssanleitung Den Heizkreis CIRC A umbenennen in Online Dokumentation oder „Wohnen“ Bedienungssanleitung Den Heizkreis CIRC A „Wohnen“ mit Online Dokumentation oder beliebigem Symbol versehen Bedienungssanleitung MO-FR •... -
Seite 8: Aufgabe 2: Iwr Alpha Blw Split
Aufgabe 2: IWR Alpha BLW Split Thema Bemerkung Online Dokumentation oder Anmelden als Fachmann Installations- und Wartungsanleitung Daten Heizsystem: • Normaußentemperatur -12°C • Auslegungstemperatur Heizkreis bei Normaußentemperatur VL Heizkennlinie CIRC A einstellen 45°C • Fußpunkt Kennlinie 20°C • Maximale Heizkreistemperatur 50°C... -
Seite 9: Aufgabe 3: Hydraulikschema Blw Split C Einstellen
Aufgabe 3: Hydraulikschema BLW Split C einstellen Abgebildete Anlagenhydraulik aus der Brötje Hydraulikdatenbank auswählen und nach den aufgeführten Vorgaben programmieren. (Aktive Kühlung bleibt unberücksichtigt) Ein- und Ausgänge gemäß Schaltplan zuordnen. Zusätzlich folgende Einstellungen durchführen: o Ein- und Ausgangstest: Fachmannn > Inbetriebnahmemenü > Lastprüfung. o Im laufenden Test auf Menü... -
Seite 10: Aufgabe 4: Hydraulikschema Blw Split P Einstellen
Aufgabe 4: Hydraulikschema BLW Split P einstellen Abgebildete Anlagenhydraulik aus der Brötje Hydraulikdatenbank auswählen und nach den aufgeführten Vorgaben programmieren. (Aktive Kühlung bleibt unberücksichtigt) Ein- und Ausgänge gemäß Schaltplan zuordnen. (2 Platinen: EHC 05 und SCB 10-1) Automatische Erkennung (Fühler/BUS/Außeneinheit) Fachmann > Menü > Erweitertes Wartungsmenü... -
Seite 11: Aufgabe 5: Hydraulikschema Blw Split Und Split-P Einstellen
Aufgabe 5: Hydraulikschema BLW Split und Split-P einstellen ODER Abgebildete Anlagenhydraulik aus der Brötje Hydraulikdatenbank auswählen (evtl. auch mit Pufferspeicher) und nach den aufgeführten Vorgaben programmieren. Ein- und Ausgänge gemäß Schaltplan zuordnen. Zusätzlich folgende Einstellungen durchführen: TWW Push kurzfristig (max 24 Std) über Icon TWW aktivieren Symbolveränderung im Hauptmenü... -
Seite 12: Zusatzinformationen Und Hilfen
Zusatzinformationen und Hilfen Schnell-Zugriff Fachmannebene Durch gleichzeitiges Drücken der Bestätigungstaste und Menütaste wird der Zugriffcode abgefragt. 0012 Abbildung 1 Schnellzugriff Fachmannebene Abbildung 2 Code-Eingabe "0012" Nach Bestätigen des Codes gelangt man auf dem Hauptbildschirm zurück, an dem Icon oben rechts erkennt man, dass man in der Fachmann Ebene ist. Abbildung 3 Ansicht Fachmannebene EIN... -
Seite 13: Automatische Erkennung
Automatische Erkennung Die „Automatische Erkennung“ ist wie die Funktion „Fühler speichern“ bei Siemens, es wird die BUS Verbindung geprüft, ob neue Fühler angeschlossen wurden. Es wird auch geprüft, ob die Außeneinheit einen Fehler vorliegen hat. Sollte eine Fehlermeldung erscheinen, zum Beispiel Fühler wurde nicht erkannt, wird auch nach der automatischen Erkennung der Fehler nicht behoben. -
Seite 14: Außenfühler Einstellung
Außenfühler Einstellung Achtung: Nur bei der BLW Split-P ist es möglich den Außenfühler zu programmieren. Die BLW Split-P hat die Zusatzplatine, wo der Außenfühler aufgelegt wird. Hier ist zu prüfen, welcher Außenfühler programmiert ist. Mitgeliefert wird der AF60. Achtung Bei den Einstellungen kann es sein, dass der FHW nicht in das Menü „Außenfühler“ kommt. Sollte dies passieren, so verschwindet das Icon im Hauptbildschirm. - Seite 15 Abbildung 9 Parameter auswählen Abbildung 10 AF 60 auswählen...
-
Seite 16: Estrichtrocknung
Estrichtrocknung Das Estrichtrocknungsprogramm muss für jeden Heizkreis separat aktiviert werden. Der Startpunkt ist immer um Mitternacht, dann werden neue Sollwerte/Temperaturen berechnet. Für das Estrichprogramm wird die Start- und die Endtemperatur eingegeben. Die Inneneinheit ist in der Lage, mit dem Zusatzwärmeerzeuger die Estrichaufheizung zu übernehmen. -
Seite 17: Nachtabsenkung Blw Split-P
Nachtabsenkung BLW Split-P Bei der Split-P ist die Nachtabsenkung werkseitig ausgeschaltet. Diese kann unter dem Programmpunkt CP 340 eingeschaltet werden. Achtung • Die Nachtabsenkung muss in jedem Heizkreis aktiviert werden (max. 3) • Die Programm-Nr. ist immer CP340 Abbildung 12 Fachmannebene, HK auswählen Abbildung 13 Parameter, Zähler, Signale auswählen Abbildung 14 HK, Nachtbetrieb auf Nachtabsenkung... -
Seite 18: Trinkwasser Push-Funktion
Trinkwasser Push-Funktion Es gibt zwei Arten der TWW Push-Funktion: eine kurzfristige, max. 24 Stunden und eine Funktion, bei der die Push-Funktion über mehrere Tage aktiviert werden kann. Hier wird ein Datum programmiert, bis wann die Funktion aktiv ist. Dies kann gerade im Winter zu Komplikationen führen. -
Seite 19: Trinkwasser Push-Funktion Aktivieren
Trinkwasser Push-Funktion aktivieren Die kurzfristige TWW Push-Funktion dient als eine Party-Funktion. Zur Aktivierung wird das TWW Icon ausgewählt und im ersten Menüpunkt die gewünschte Zeit der Push- Funktion eingestellt. Abbildung 17 Trinkwasser auswählen Abbildung 18 Push-Funktion aktivieren Abbildung 19 Dauer der Push-Funktion einstellen... - Seite 20 Bei der langfristigen Variante ist darauf zu achten, dass die Heizkreise vernachlässigt werden und es zur Auskühlung des Gebäudes kommen kann. Zur Aktivierung, muss der FHW in der Fachmannebene sein und über das TWW Icon, unter Parameter -> Max Zeit TWW Ladung 1, das gewünschte Datum eingeben, bis wann die Push-Funktion aktiv sein soll.
-
Seite 21: Trinkwasser Push-Funktion Zurücksetzen
Trinkwasser Push-Funktion zurücksetzen Beim Zurücksetzen der TWW Push-Funktion werden die kurzfristige sowie die langfristige Push-Funktion deaktiviert. Abbildung 21 Trinkwarmwasser-Push (Anzeige verbleibende Zeit) Abbildung 22 Zurücksetzen... -
Seite 22: Frostschutzfunktion
Frostschutzfunktion Die Frostschutzfunktion findet man in der Fachmannebene unter dem Icon Außenfühler. Abbildung 23 Icon Außenfühler auswählen Abbildung 24 Parameter wählen Abbildung 25 Temperatur einstellen Temperaturbereich ist zwischen -30°C und +20°C. -
Seite 23: Frostschutzfunktion Erklärung
Frostschutzfunktion Erklärung Es gibt zwei Fälle, wann die Frostschutzfunktion greift. Fall 1: Sollte die Systemtemperatur < 5°C sein, beginnt die Umwälzpumpe zu laufen. • Sobald die Systemtemperatur > 10 °C beträgt, schalten sich Pumpe und Wärmepumpe aus • Sollte die Systemtemperatur < 2°C sein, beginnt die Wärmepumpe anzulaufen mit einer Vorlauftemperatur von 25°C •... -
Seite 24: Legionellen-Funktion
Legionellen-Funktion Sollte ein zweiter Warmwasserspeicher an der Split-P (C) angeschlossen werden mit der SCB 10 Platine, so kann die Legionellen-Funktion verändert werden. Abbildung 26 Trinkwarmwasser-Menü Wenn man auf das Icon geht, steht werkseitig Heizkreis-Einstellungen: DHW1 dann einfach auf Anti-Legionellen Menü gehen. Dort befindet sich ein Untermenü. -
Seite 25: Zusatzerzeuger/E-Stab Aktivieren
Die Legionellen-Funktion ist auf den EHC-04 und -05 fest einprogrammiert, sie findet samstags um 3 Uhr nachts statt. Geändert werden kann dies bislang nicht. Zusatzerzeuger/E-Stab aktivieren Werkseitig wird der E-Stab nach 2 Minuten aktiviert. Sollte der Handwerker nach einem Hydraulikschema gebaut haben, so hat er auch die Verzögerungszeit des Zusatzrezeugers/E-Stabs geändert. -
Seite 26: Einschalthysterese Des Zusatzerzeugers/E-Stab
Einschalthysterese des Zusatzerzeugers/E-Stab Ist bei Parameter HP030 eine 0 eingestellt (Werkseinstellung), so ist die Logik der IWR Regelung aktiv. Ist hier eine Zeit von 1-600 Minuten eingestellt, ist diese Zeit die Verzögerungszeit der Freigabe des Zusatzerzeugers. Zugang Luftquelle, Wärmepumpe • Parameter, Zähler, Signale •... -
Seite 27: Einschalthysterese Des Zusatzerzeugers Parameterliste
Einschalthysterese des Zusatzerzeugers Parameterliste Parameter Beschreibung Werkseinstellung EHC–05 Außen-Bivalenz- Bivalent-Temperatur, ab der nur Temp. (HP000) Wärmepumpenbetrieb zulässig ist Einstellbar von -10 °C bis 20 °C Verz. Einschaltverzögerung für Zusatzerzeuger im Generatorstart Heizbetrieb (HP030) Einstellbar von 0 Min 600 Minuten Verz. Abschaltverzögerung für Zusatzerzeuger im Generatorstopp Heizbetrieb... -
Seite 28: Ein- Und Ausschalten Der Funktionen Hk Und Tww
Ein- und Ausschalten der Funktionen HK und TWW Um den Heizkreis oder das Trinkwasser einzuschalten, muss dies im Icon der Wärmepumpe gemacht werden. Im Icon für HK/ TWW können nur die Betriebsarten verändert werden. Abbildung 27 WP Icon auswählen Abbildung 28 Parameter, Zähler, Signale Hier könnte man schon die HK Funktion ein- oder ausschalten, weitere Einstellmöglichkeiten unter dem Menüpunkt „Parameter“. -
Seite 29: Ein- Und Ausgangstest
Ein- und Ausgangstest Um im Ein- und Ausgangstest zu arbeiten, müssen Sie als Fachmann angemeldet sein. Während des Ein- und Ausgangstests nur mit der Menü-Taste arbeiten, sonst geht das Gerät aus dem Testbetrieb raus. Return (Zurück) Taste. Zurück-Taste Menü-Taste Auswählen Auswählen Lastprüfung = Hier kann entschieden werden, ob das Gerät in Heiz- oder Kühlbetrieb gehen soll. -
Seite 30: Parameterliste Ein- Und Ausgangstest
Parameterliste Ein- und Ausgangstest Bei der Split-P kann zwischen den beiden Platinen EHC 05 und SCB10-1 gewählt werden. Bei den Split und Split-K Geräten gibt es nur die EHC 04 Platine. Tabelle 1 Ausgangstest: Platine auswählen bei der Split-P = EHC 05 oder SCB 10-1 Paltine Bereich Status / %... -
Seite 31: Zustandswerte Wärmepumpe
Zustandswerte Wärmepumpe Um während des Ein- und Ausgangstests die Werte der Wärmepumpe abzufragen, im laufenden Test auf die Menü-Taste drücken und dann auf das Icon Wärmepumpen gehen. Unter dem Menüpunkt „Signale“ stehen alle wichtigen Infos.
