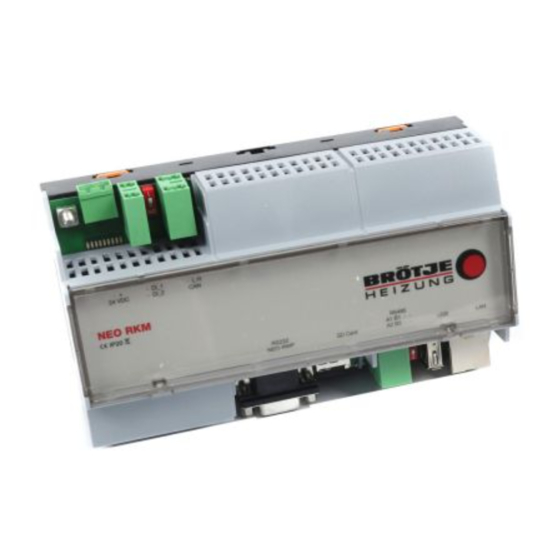

- Seite 1 Deutschland Montageanleitung Regelungs-Kommunikationsmodul NEO-RKM...
- Seite 2 Sehr geehrter Kunde, Vielen Dank für den Kauf dieses Gerätes. Bitte lesen Sie dieses Handbuch vor der Verwendung des Produkts sorgfältig durch und heben Sie es zum späteren Nachlesen an einem sicheren Ort auf. Um langfristig einen sicheren und effizienten Betrieb sicherzustellen, empfehlen wir die regelmäßige Wartung des Produktes.
-
Seite 3: Inhaltsverzeichnis
NEO-RKM mit BLW NEO und NEO Powerbox (bis 2019) ....... . - Seite 4 Fehlersuche ................. 46 NEO-RKM...
-
Seite 5: Sicherheit
Energieversorgungsunternehmen zugelassen ist! Die Montage und Inbetriebnahme ist ausschließlich nach dieser Anleitung auszuführen. Andernfalls wird keine Gewährleistung/Garantie für Schäden oder für den Betrieb bzw. die Funktionen des NEO-RKM übernommen. Es wird eine Schulung zum NEO-RKM durch den Hersteller empfohlen. -
Seite 6: Pflichten Des Fachhandwerkers
Sicherheits- und Handlungsanweisungen in dieser Anleitung. Darüber hinaus gelten die örtlichen Unfallverhütungsvorschriften. Diese Anleitung ist Bestandteil des NEO-RKM und muss während der Lebensdauer des Produkts aufbewahrt werden. Die Anleitung ist an jeden nachfolgenden Besitzer, Betreiber oder Bediener weiterzugeben. Wichtig: Änderungen an technischen Details und Spezifikationen sind... -
Seite 7: Abkürzungen/Glossar
Stromversorgung bis zu 6 Stunden pro Tag unterbrechen, wobei eine einzelne Unterbrechung maximal 2 Stunden andauern darf. Bei bivalent- alternativ betriebenen Anlagen kann die Stromversorgung bis zu 960 Stunden pro Jahr unterbrochen werden. COP/JAZ 7734937 - 02 - 17082021 NEO-RKM... - Seite 8 Steuerung von Stromerzeugern, Speichern, elektrischen Verbrauchern und Netzbetriebsmitteln in Energieübertragungs- und -verteilungsnetzen der Elektrizitätsversorgung. Diese ermöglicht eine Optimierung und Überwachung der miteinander verbundenen Bestandteile. Ziel ist die Sicherstellung der Energieversorgung auf Basis eines effizienten und zuverlässigen Systembetriebs. RS 485-Schnittstelle NEO-RKM 7734937 - 02 - 17082021...
-
Seite 9: Technische Angaben
Wert kann vom tatsächlichen Ist-Wert abweichen! Technische Angaben Abmessungen und Anschlüsse 3.1.1 Anschlüsse Abb.1 Anschlüsse NEO-RKM 1 24 V Spannungsversorgung 2 2 digitale Eingänge (24 V), Leistungsbegrenzung/SG Eingang 3 Ohne Funktion 4 Abdeckung 5 LAN/Ethernet auch für Modbus TCP 6 USB (Produktionsschnittstelle) 7 Endwiderstände 120 Ohm für RS-485 Schnittstelle (ON) -
Seite 10: Elektrische Und Hydraulische Anschlusspläne
Netzteil der NEO-Wärmepumpe bzw.der Powerbox oder der Reihenklemme entnommen werden. Vorsicht! Korrekte Polung beachten! Das Vertauschen der Pole führt zu einem Kurzschluss, der die Platinen des NEO-RKM irreparabel beschädigt. In diesem Fall besteht kein Garantie- oder Gewährleistungsanspruch mehr! NEO-RKM-Anschlussset Netz... -
Seite 11: Anschlussplan Messeinheit Und Eer
3 Technische Angaben 3.2.2 Anschlussplan Messeinheit und EER Abb.3 Anschlussplan Messeinheit und EER 7734937 - 02 - 17082021 NEO-RKM... -
Seite 12: Anschlussplan Kommunikationsleitung (Modbus Rtu)
Der Montageort des NEO RKM ist abhängig von der verwendeten NEO- Wärmepumpenvariante. 4.1.1 NEO-RKM mit BLW NEO und NEO Powerbox (ab 2019) In Verbindung mit der BLW NEO lässt sich das NEO-RKM in der Powerbox (Produktion ab 2019) oder alternativ in einer Wandaufbaubox montieren. NEO-RKM... -
Seite 13: Neo-Rkm Mit Blw Neo Und Neo Powerbox (Bis 2019)
4.1.3 NEO-RKM mit BSW NEO In Verbindung mit der BSW NEO kann das NEO-RKM entweder innerhalb der Wärmepumpe auf den vorgesehenen freien Plätzen für Zubehöre oder in einer Wandaufbaubox (z.B. ISR UWG) montiert werden (siehe Abschnitt Montage in einer Wandaufbaubox ). -
Seite 14: Montage In Einer Wandaufbaubox (Z.b. Universal-Wandgehäuse Isr Uwg)
NEO-REI bzw. des Kältekreismanagers NEO-KKM sowie der SG- Ready-Signalleitung in einer Klemme sicherzustellen. Die max. Leitungslänge: beträgt 100 m. Verbindung des NEO-RKM mit dem NEO-RWP bei Montage des NEO- RKM innerhalb der Powerbox/BSW NEO Leitungstyp: Flachbandkabel mit 2 x Stecker RS232... -
Seite 15: Sg-Ready-Funktionsdarstellung
Flachbandkabels hinaus, muss die Verbindung mit einem RJ45 Patchkabel CAT5e (max. 5m) und den beiden im Lieferumfang enthaltenen Adaptern RS232 hergestellt werden. Verbindung des NEO-RKM mit dem NEO-RWP bei Montage des NEO- RKM außerhalb der Powerbox/BSW NEO in einer Wandaufbaubox (z.B. Universal-Wandgehäuse ISR UWG) -
Seite 16: Kommunikationsanschluss Modbus Rtu (Rs485)
4 Ethernet-Anschluss f. Modbus TCP-Kommunikation RA-0001625 4.2.5 Verbindung zum NEO-RWP herstellen Die Verbindung zwischen NEO-RWP Regler und NEO-RKM wird über die jeweilige RS232-Schnittstelle hergestellt (siehe Abschnitt Elektrische und hydraulische Anschlusspläne ). Hierfür ist im Lieferumfang des NEO-RKM ein Anschlussset enthalten. -
Seite 17: Anbindung Einer Pv-Anlage Mit Elektro-Eigennutzungsregler (Eer)
Auf Basis dieser Informationen entscheidet der EER über intelligente Algorithmen, wie die Wärmepumpe angefordert werden soll. Die für die Anforderung der Wärmepumpe notwendigen Signale sendet der EER ebenfalls per Modbus RTU an das NEO-RKM, welches daraufhin die Wärmepumpe in Betrieb setzt. Einbau der Messeinheit und des Elektro-Eigennutzungsreglers... -
Seite 18: Inbetriebnahme
Elektrische und hydraulische Anschlusspläne . Abschnitt Die Leitung zwischen dem Elektro-Eigennutzungsregler EER und der Messeinheit ist im Lieferumfang des Elektro-Eigennutzungsreglers EER enthalten; die weiterführende Leitung von der Messeinheit zum NEO-RKM ist bauseits zu stellen. Weitere Informationen siehe Anschlussplan Kommunikationsleitung (Modbus RTU), Seite 12 Inbetriebnahme Durchführung der Inbetriebnahme... -
Seite 19: Netzwerkzugriff
Mac Books, iPhones, iPads (IOS Systeme) sowie Linux-Geräte funktionieren ohne zusätzliche Software. Abb.11 Bedienoberfläche NEO-RKM RA-0001926 http://neo-rkm.local in das Browserfenster eingeben; es öffnet Die Adresse sich der Startbildschirm der Bedienoberfläche des User-Interface, ohne Kenntnis der IP-Adresse. 7734937 - 02 - 17082021... -
Seite 20: Bedienung
6 Bedienung Wenn das NEO-RKM über einen Router mit dem Netzwerk verbunden ist (der Router fungiert dann als DHCP-Server) kann alternativ in die Adressleiste des Browsers auch die durch den Router zugewiesene IP- Adresse des NEO-RKM eingegeben werden. Die zugewiesene IP-Adresse ist zuvor aus der Netzwerkübersicht des Routers auszulesen. -
Seite 21: Übersicht Fachmannebene
Benutzerdaten einzuloggen: Benutzername: admin Passwort: superuser Abb.14 Login RA-0001619 Übersicht Fachmannebene Service (Fachmannebene) können alle spezifischen Im Menü Einstellungen der Wärmepumpe vorgenommen werden. Die folgende Grafik zeigt die verschiedenen Einstellungsmöglichkeiten im Überblick: 7734937 - 02 - 17082021 NEO-RKM... -
Seite 22: Menü Grundbedienung
Menü Grundbedienung können grundsätzliche Durch Klicken des Buttons Einstellungesmöglichkeiten aufgerufen werden. Abb.16 Einstellungsmöglichkeiten RA-0001621 Wichtig: Einstellungen Durch Klicken des Haussymbols wird das Menü wieder aufgerufen. IP-Adresse IP-Adresse werden Information zur IP-Konfiguration angezeit. Im Menü NEO-RKM 7734937 - 02 - 17082021... -
Seite 23: Modbus
Hard- und Software für die Modbus-Kommunikation existieren (z.B. eine SPS mit Ethernet für Modbus TCP oder RS485 für Modbus RTU). Das NEO-RKM stellt folgende Modbus-Kommunikationsarten zur Verfügung: Modbus TCP zur Modbus-Kommunikation über Ethernet (LAN) Modbus RTU zur Modbus-Kommunikation über die serielle RS485-... - Seite 24 Abb.18 Einstellung Modbus RTU RA-0001623 Abb.19 Einstellung Modbus TCP RA-0001624 Wichtig: Damit die gemachten Einstellungen wirksam werden, muss das NEO-RKM neu gestartet werden. Wichtig: Grundbedienung Durch Klicken des Haussymbols wird das Menü wieder aufgerufen. NEO-RKM 7734937 - 02 - 17082021...
-
Seite 25: Modbus-Anschluss
3 Endwiderstände 120 Ω für serielle RS485-Schnittstelle, beide auf ON setzen 4 Ethernet-Anschluss f. Modbus TCP-Kommunikation RA-0001625 6.6.4 Kommunikation Das Regelungs-Kommunikationsmodul NEO-RKM fungiert prinzipiell immer als Modbus-Slave. Bei Modbus RTU -Verwendung wird eine Baudrate von 9600 Bit/s empfohlen. Generell wir ein Modbus-Timeout von ≥ 10 Sekunden empfohlen. Lesezugriff Die auszulesenden Register können mit dem Funktionscode 04 (Read... - Seite 26 1 (TRUE) geschrieben werden, damit das Register 129 übernommen wird. 131 (optional) Puffertemperatur Wert in der Einheit 0,1 °C (z.B. 405 = 40,5 °C) 132 (optional) Puffertemperatur aktiv muss auf 1 (TRUE) geschrieben werden, damit das Register 131 übernommen wird. NEO-RKM 7734937 - 02 - 17082021...
- Seite 27 Anforderungsprofil 2: Anforderung zur Verdichter- Drehzahlvorgabe (Regulierung der Heizleistung) Um diese Variante der externen Anforderung an die Wärmepumpe zu realisieren, sind weitere Einstellungen an der Wärmepumpenregelung NEO-RWP und am NEO-RKM vorzunehmen: Einstellungen → Grundbedienung → PV (Photovoltaik) → NEO-RKM: Auswahl auf OFF Hauptmenü...
- Seite 28 Wärmepumpenregelung NEO-RWP erfolgen, damit ein Durchfluss auf beiden Seiten gewährleistet ist. Um dieses Anforderungsprofil zu realisieren, sind weitere Einstellungen an der Wärmepumpenregelung NEO-RWP und am NEO-RKM vorzunehmen: Einstellungen → Grundbedienung → PV (Photovoltaik) → NEO-RKM: Auswahl auf MODBUS (TCP oder RTU) Einstellungen →...
-
Seite 29: Einstellungen
MP 6 INT16 Temp. EQ_Austritt Einheit in 0,1°C MP 7 INT16 Temp. Sauggas Einheit in 0,1°C MP 9 INT16 Temp. Verdampfung Einheit in 0,1°C MP 12 INT16 Temp. Kondensation Einheit in 0,1°C MP 13 7734937 - 02 - 17082021 NEO-RKM... - Seite 30 70 - 71 UNIT32 elektrisch Aufnahmeleistung Einheit in W MP 83 72 - 73 UNIT32 gesamte thermische Heizenergie Einheit in kW/h MP 84 74 - 75 UNIT32 thermische Heizleistung Einheit in 0,1 kW MP 89 NEO-RKM 7734937 - 02 - 17082021...
- Seite 31 03, 06, 16 INT16 Brauchwassertemp. Wert Einheit in 0,1°C MP 2 03, 06, 16 UINT Brauchwassertemp. aktiv 0 (FALSE) oder 1 MP 2 (TRUE) 03, 06, 16 INT16 2. Stufe Wert Eingeschaltet, wenn <> 0 7734937 - 02 - 17082021 NEO-RKM...
-
Seite 32: Photovoltaik
0 (FALSE) oder 1 (TRUE) (1) Der Registerwert wird übernommen, wenn am Webinterface des NEO-RKM der PV Modus auf ModbusTCP / bzw. RTU gestellt ist. Die Wärmepumpe verhält sich dann entsprechend der PV - Einstellung im Webinterface genaueres siehe "Photovoltaik". -
Seite 33: Anbindungsmögichkeiten Pv Auswahl
Anbindungsmögichkeiten PV Auswahl Tab.6 Anbindungsmöglichkeiten Wenn keine PV Anlage oder die Funktion „SG Ready“ gewählt wird. Diese Funktion wird in der aktuellen Softwa reversion des NEO-RKM nicht mehr unter Brötje stützt. Es wird die Verwendung des Elektro-Eigennutzungsreglers EER empfoh len. Fronius Diese Funktion wird in der aktuellen Softwa... -
Seite 34: Pv-Anlage Mit Elektro-Eigennutzungsregler (Eer)
WW Max (55°C) erhöht. Um eine noch größere Speicherkapazität des WW Norm z.B. bis auf TWW-Speichers zu realisieren, kann der Sollwert WW Max darf niemals höher als 45°C abgesenkt werden. Der Wert von 55°C eingestellt werden! Für den Heizkreis am Pufferspeicher bzw. die NEO-RKM 7734937 - 02 - 17082021... - Seite 35 ) → Grundbedienung → PV Anlage: Auf dieser Seite der Bedienoberfläche müssen folgende Einstellungen aktiv sein: Modbus RTU PV Auswahl: Alle weiteren Einstellungen sind, abhängig von der verwendeten Wärmepumpe, der folgenden Tabelle zu entnehmen: 7734937 - 02 - 17082021 NEO-RKM...
- Seite 36 (rechts unten am NEO-RKM) zu betätigen (siehe Abschnitt Anschlüsse, Pos. 8 ). Nach Betätigung des Microtasters steht die Bedienoberfläche des NEO-RKM für eine Dauer von ca. 2 Minuten nicht zur Verfügung und wird dann zunächst in englischer Sprache angezeigt. Erst wenn der Neustart des NEO -RKM vollständig abgeschlossen ist, wechselt die Bedienoberfläche wieder zur Anzeige in deutscher Sprache.
- Seite 37 Anforderungssignal an das NEO-RKM gesendet. Erst wenn die eingespeiste Leistung für 5 min. durchgängig oberhalb der Schaltschwelle liegt, sendet der Elektro-Eigennutzungsregler EER eine PV-Anforderung von 1200 W per Modbus RTU an das NEO-RKM. Diese PV-Anforderung 7734937 - 02 - 17082021 NEO-RKM...
- Seite 38 Abschaltung anderer Verbraucher im Netz des Gebäudes). Ist dies der Fall, erhöht der Elektro-Eigennutzungsregler EER seine PV-Anforderung an das NEO-RKM um 200 W auf eine Leistung von 1400 W. Danach wartet der Elektro-Eigennutzungsregler EER 3 min., damit die Wärmepumpe ihre elektrische Leistungsaufnahme durch Drehzahlerhöhung des Verdichters auf 1400 W anpassen kann.
-
Seite 39: Di (Digitaler Input)
Anlaufzeit und Mindestlaufzeit Wenn der Elektro-Eigennutzungsregler EER begonnen hat, eine PV- Anforderung von 1200 W an das NEO-RKM zu senden, bleibt dies Signal für die Dauer der Anlaufzeit von 8 min. unverändert bestehen (Erklärung siehe oben), auch wenn die zur Verfügung stehende elektrische Leistung der PV-Anlage unter die Schaltschwelle von 1200 W abfällt. - Seite 40 Elektrischer Anschluss / Physische Einstellung Neo RKM RA-0001638 Abb.27 Kontaktbelegung 1. Das NEO-RKM muss an die externe Steuereinheit angeschlossen werden. 2. DI 1 und DI 2 sind die Werte, die von der externen Steuereinheit zur Micro- Verfügung gestellt werden. Die vorgegebene Minimalleistung sollte...
-
Seite 41: Sg - Ready
1500 W DI 1 DI 2 Wurden alle Schritte abgearbeitet, müssen das NEO-RKM sowie der NEO-RWP neu gestartet werde. Dazu das NEO-RKM und den NEO-RWP spannungsfrei machen. Danach den NEO-RWP starten. Nach 20 sec. kann das NEO-RKM gestartet werden. 7.2.8 SG - Ready Das SG-Ready wird durch die digitalen Eingänge am NEO-RKM festgelegt... -
Seite 42: Auslesen Der Betriebsdaten
RA-0001641 Abb.31 Kontaktbelegung Zwecks Funktionsprüfung kann durch eine direkte Verbindung per PC oder im Heimnetzwerk mit Hilfe eines Internetbrowsers auf das NEO-RKM Netzwerkzugriff ). Um die Funktion zugegriffen werden (siehe Abschnitt Micro- „Smart Grid“ zu aktivieren, muss in der Weboberfläche des NEO RKM... -
Seite 43: Pv / Sg Ready
PV-Einschaltschwelle wurde erreicht und wartet, bis die Vor regelzeit abgelaufen ist. Leistungsregelung Wärmepumpe läuft im Leistungsregelung Betrieb. Leistungsmaximum von NEO-RKM ist erreicht. Im NEO-RWP eingestelltes Drehzahlmaximum erreicht Grenzwert im NEO-RWP erreicht (Drehzahlmaximum). Im NEO-RWP eingestelltes Drehzahlminimum erreicht Grenzwert im NEO-RWP erreicht (Drehzahlminimum). -
Seite 44: Effizienz
Aktuelle elektrische Leistung in Watt, welche die Wär mepumpe gerade aufnimmt. WW-Max Eingestellte maximal Warmwassertemperatur, welche Service ) oder im NEO-RWP eige im NEO-RKM (Menü stellt werden kann. HZ-Offset Eingestellte maximal Heizkreistemperatur. Dieser Wert wird in der Heizkurve oder im NEO-RWP eingestellt. -
Seite 45: Stromzähler
WMZ_Temp.: Aus Wärmemengenzähler Austrittstemperatur 7.3.6 Effizienz Parameter Unter „Parameter“ kann man folgendes einstellen. Bbei Impulszählern wird dieser Wert berechnet und gilt daher nur annäherungsweise. Bei Impulszählern wird dieser Wert berechnet und gilt daher nur näherungsweise. 7734937 - 02 - 17082021 NEO-RKM... -
Seite 46: Fehlerbehebung
Wärmepumpenregelung NEO-RWP und NEO-RKM in dieser Reihenfolge für 5 Minuten komplett stromlos ma chen und neu starten. NEO-RKM baut keine Verbindung zur Wärmepumpenrege Stecker am NEO-RKM und an der NEO-RWP auf festen lung NEO-RWP auf Sitz prüfen Wärmepumpenregelung NEO-RWP und NEO-RKM in die... - Seite 47 © Copyright Alle technischen und technologischen Informationen in diesen technischen Anweisungen sowie alle Zeichnungen und technischen Beschreibungen bleiben unser Eigentum und dürfen ohne vorherige schriftliche Zustimmung nicht vervielfältigt werden. Änderungen vorbehalten.
- Seite 48 August Brötje GmbH | 26180 Rastede | broetje.de 7734937 - 02 - 17082021...
