MONTAGE

2. Montage
Wandmontage
Raumregelgerät montieren
- ohne Raumeinfluss
(Werkseinstellung)
- mit Raumeinfluss
Im Referenzraum an der Wand

2.1 Elektrischer Anschluss

Montage im Bedienfeld
Raumregelgerät montieren
(nur bei WGB 2N, WGB-KN, und
BBS 2N möglich!)
Abb 1: Montage RRG im Gas-Brennwertgerät
Wichtig: Bei Montage
des Gas-Brennwert-
gerätes in Nassräumen
nicht zulässig!

Grundplatte

4
Vor der Montage Anlage stromlos machen.
• Das Raumregelgerät RRG kann im Wohnbereich an einer beliebigen Stelle
montiert werden.
• Das Raumregelgerät RRG muss in einem „Referenzraum" an geeigneter
Stelle montiert werden.
Der Temperatureinfluss dieses Referenzraumes wirkt auf die Regelung des
gesamten Heizsystems (keine Thermostatventile im Referenzraum zulässig
bzw. Ventile ganz geöffnet).
Hinweis: Der Montageort ist so zu wählen, dass der Fühler des RRG die
Lufttemperatur im Raum möglichst unverfälscht messen kann und nicht
durch z.B. Sonnenstrahlung oder andere Wärme- bzw. Kältequellen beein-
flußt wird.
• Montage an der Wand siehe Montagehinweis auf Verpackungskarton des
RRG.
Hinweis: Die Grundplatte des RRG ist an der Wand zu befestigen.
• Verbindungsleitung (bauseits) vom RRG zum Gas-Brennwertgerät verle-
gen, durch eine der Durchführungstülle in den Schaltkasten einführen und
nach Schaltplan an Klemme B5 anklemmen.
Hinweis: 2-Draht-Anschluss vertauschbar.

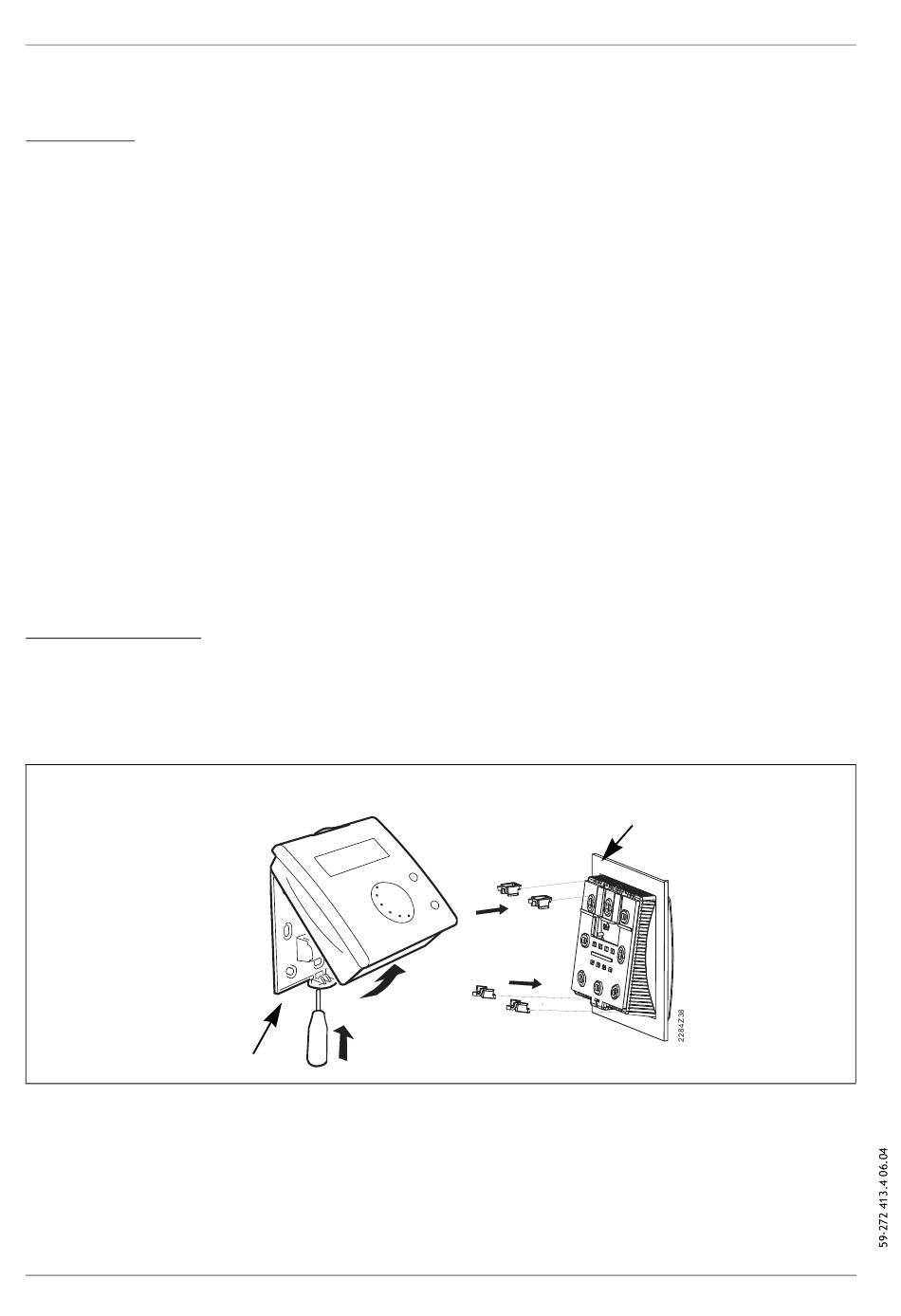

• Montage im Bedienfeld des Gas-Brennwertgerätes (Schutzart beachten!).
Den Blinddeckel aus dem Bedienfeld des Gas-Brennwertgerätes entfernen
und die Grundplatte des Raumregelgerät RRG abnehmen (siehe untenste-
hende Zeichnung).
Vor dem Einsetzen des RRG ist der beiliegende Kantenschutz umlaufend in
den Durchbruch des Bedienfeldes anzubringen. Das Raumregelgerät RRG
ist durch den Durchbruch einzuschieben.
Die 4 Montageclips von innen an die Gehäuserückseite einschieben, sie ra-
sten auf dem Gehäuseoberteil ein und setzen das RRG fest.
umlaufender Kantenschutz
im Durchbruch
