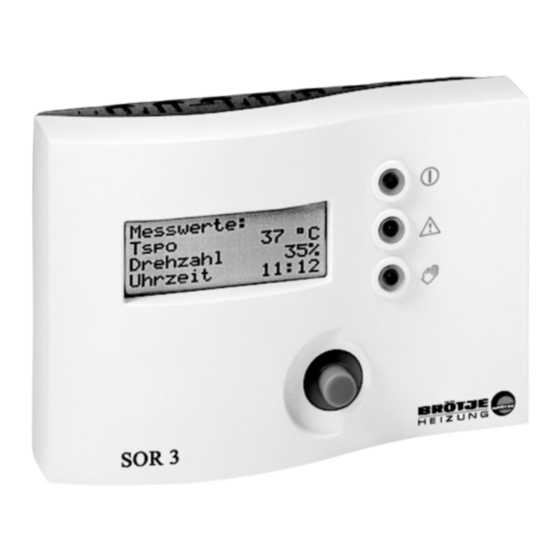

BROTJE SOR 3 Bedienungsanleitung
Verwandte Anleitungen für BROTJE SOR 3
Inhaltszusammenfassung für BROTJE SOR 3

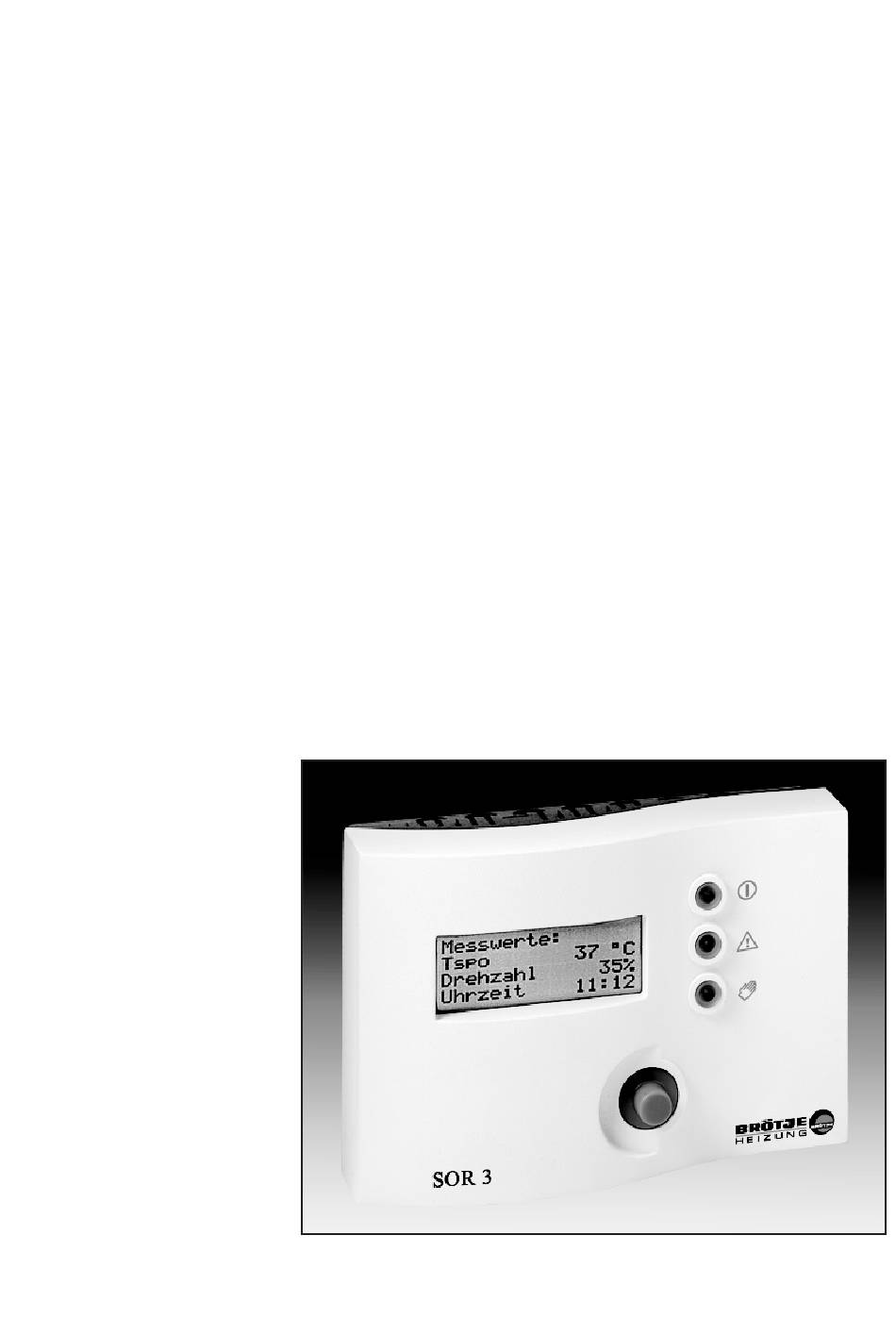

- Seite 1 MONTAGE Systemregler SOR 3 EINSTELLUNG Wichtig ! Erst die Regelung SOR 3 montieren, dann Netzanschluß vornehmen. Die Arbeiten müssen von einer elektrotechnischen Fachkraft durchge- Elektroinstallation führt werden. Erstinbetriebnahme Die Vorschriften der Anleitung sind zu beachten.
-
Seite 2: Inhaltsverzeichnis
INHALT Seite Verwendung / Technische Daten Montage Elektrischer Anschluss / RS232-Schnittstelle Temperaturfühler Bedienung Menüs / Inbetriebnahme Anwendungsbeispiele Tipps zur Fehlersuche... -
Seite 3: Verwendung / Technische Daten
VERWENDUNG / TECHNISCHE DATEN Technische Daten Der Regler SOR 3 ist für den universellen Einsatz in Solar- und Heizsystemen ausgelegt. Diese Variante wurde speziell für die vom Bundesamt für Wirtschaft SOR 3 geförderten Solaranlagen mit integrierter Wärmemengenmessung programmiert. Gehäuse: Kunststoff, steckbar Der Regler ermöglicht eine Wärmemengenmessung oder die Zuschaltung optio-... -
Seite 4: Montage
MONTAGE Sicherheitshinweis: Lesen Sie bitte die folgenden Hinweise zur Montage und Inbetriebnahme genau durch, bevor Sie Ihr Gerät in Betrieb neh- men. Dadurch vermeiden Sie Schäden an Ihrer Anlage, die durch unsachgemäßen Umgang entstehen könnten. Beachten Sie bitte, daß die Montage den bauseitigen Bedingungen angepaßt wird, die örtlichen Vorschriften berücksichtigt werden sowie den Regeln der Technik entspricht. -
Seite 5: Elektrischer Anschluss/Rs232-Schnittstelle
Geber wird mit beliebiger Polung an den folgenden Klem- men angeschlossen: 7 / 8 = Durchflussmengenmesser Der Regler SOR 3 verfügt über eine RS232-Schnittstelle für 1.3 RS232-Schnittstelle den direkten Anschluss an einen PC. Mit Hilfe des kosten- losen Auswertungstools DELTA PC können die Regler- messwerte ausgelesen, verarbeitet und visualisiert werden. -
Seite 6: Temperaturfühler
TEMPERATURFÜHLER 2. Temperaturfühler Es kommen ausschließlich Präzisions-Platin-Temperaturfühler (Pt1000-Aus- führung) zur Anwendung. Trotzdem ist die Anordnung der Fühler von ent- scheidender Bedeutung für den Gesamtwirkungsgrad der Anlage. Die Kollektor- temperatur sollte möglichst innerhalb des Kollektors am oberen Ende gemes- sen werden. Im Speicher mit eigenem Wärmetauscher sollte der Tauchfühler unmittelbar oberhalb des Wärmetauschers angebracht werden. -
Seite 7: Bedienung
Relais (R1 und R2) AUS 3.3 Drehknopf mit integriertem Drucktaster und das Menüsystem Der Regler SOR 3 wird ausschließlich über den Dreh- impulsgeber mit integriertem Drucktaster bedient. Im Aus- gangszustand wird im Display das Hauptmenü angezeigt. Im Hauptmenü stehen 5 Menüs zur Auswahl: 1. -
Seite 8: Menüs / Inbetriebnahme
MENÜS / INBETRIEBNAHME Menüaufbau Hinweis: Die anwählbaren Einstellwerte und Optionen sind kom- binationsabhängig und erscheinen nur dann in der Anzeige, wenn diese nicht durch eine gewählte Einstellung verriegelt sind (z.B.: bei Einstellung der ∆T2-Funktion lässt sich die Option WMZ nicht aktivieren). Um aus angewählten Unter- menüs wieder zurück in das Hauptmenü... - Seite 9 MENÜS / INBETRIEBNAHME Optionen Durch Anwahl des Optionsmenüs können durch eine (J)a/ (N)ein-Auswahl die möglichen Zusatzoptionen aktiviert oder deaktiviert werden: Röhrenkol.: Einschaltlogik zur Verbesserung des Ein- ser aus dem Speicher in den Kollektor ge- schaltverhaltens bei Systemen mit ungün- pumpt, um Schäden am Kollektor zu ver- stig plaziertem Kollektorfühler - verhindert hindern.
-
Seite 10: Menüübersicht
MENÜS / INBETRIEBNAHME 5.1 Menüübersicht H auptm enü M essw erte Messwerte M eld u n g en M eldungen Tkol XXX.X°C Sen sorl. O ffe n B ilanzw erte Sen sorl. Ku rzg. Tspu XXX.X°C E instellw erte Sch werkraftbr. XXX.X°C O ptionen ∆... -
Seite 11: Anwendungsbeispiele
ANWENDUNGSBEISPIELE 6. Anwendungsbeispiele 6.1 Solarsystem mit 1 Kollektor, 1 Speicher und aktivierter Wärmemengenzählung: Der Regler ermittelt die Temperaturdifferenz zwischen Kollektorfühler S1 und Speicher- fühler S2. Sobald die Differenz größer oder gleich dem eingestellten Wert für die Einschalt- temperaturdifferenz (∆Tein) ist, wird die Pum- pe (R1) eingeschaltet und damit der Speicher geladen, bis die Ausschalttemperaturdifferenz (∆Taus) oder die Speichermaximaltemperatur... -
Seite 12: Solarsystem Mit 1 Kollektor, 1 Speicher Und ∆T-Rücklaufanhebung (Heizkreisunterstützung)
ANWENDUNGSBEISPIELE 6.2 Solarsystem mit 1 Kollektor, 1 Speicher und ∆T-Rücklaufanhebung (Heizkreisunterstützung): Der Regler ermittelt die Temperaturdifferenz zwischen Kollektorfühler S1 und Speicher- fühler S2. Sobald die Differenz größer oder gleich dem eingestellten Wert für die Einschalt- temperaturdifferenz (∆Tein) ist, wird die Pum- pe (R1) eingeschaltet und damit der Speicher geladen, bis die Ausschalttemperaturdifferenz (∆Taus) oder die Speichermaximaltemperatur... - Seite 13 ANWENDUNGSBEISPIELE 6.3 Solarsystem mit 1 Kollektor, 1 Speicher und Der Regler ermittelt die Temperaturdifferenz Nachheizung: zwischen Kollektorfühler S1 und Speicher- fühler S2. Sobald die Differenz größer oder gleich dem eingestellten Wert für die Einschalt- temperaturdifferenz (∆Tein) ist, wird die Pum- pe (R1) eingeschaltet und damit der Speicher geladen, bis die Ausschalttemperaturdifferenz (∆Taus) oder die Speichermaximaltemperatur...
-
Seite 14: Tipps Zur Fehlersuche
TIPPS FEHLERSUCHE 7. Tipps zur Fehlersuche Sollte der Regler SOR 3 einmal nicht einwandfrei funktio- nieren, überprüfen Sie bitte folgende Punkte: 1. Stromversorgung Die Stromversorgung ist gewährleistet, wenn mindestens eine Kontrollampe leuchtet. 2. Meldungen Kommt es zu einer Störung im Regelkreis wird dies durch ein Blinken der Störungskontrollampe...
