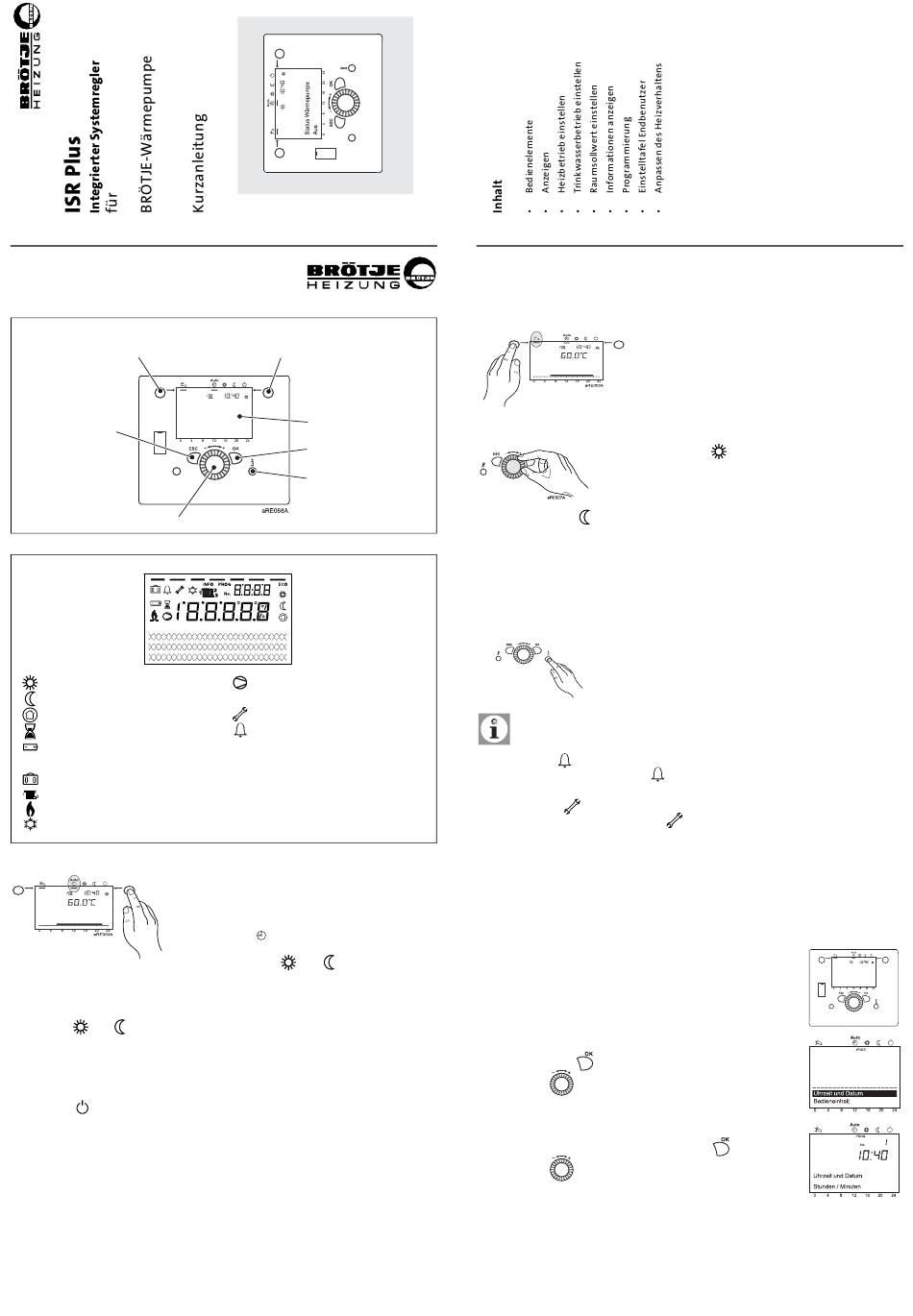

BROTJE ISR Plus Kurzanleitung

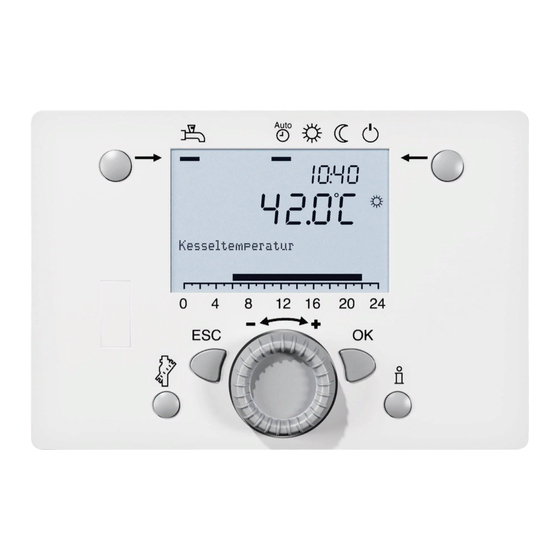

Bedienelemente
Abb 1: Bedienelemente
Betriebsarttaste Trinkwasserbetrieb
Status Wärmepumpe
ESC-Taste
Aus
(Abbruch)
Drehknopf
Anzeigen
Abb 2: Symbole im Display
Heizen auf Komfort-Sollwert
Heizen auf Reduziert-Sollwert
Heizen auf Frostschutz-Sollwert
Laufender Prozess
Batterie wechseln
(nur Funk-Raumgerät)
Ferienfunktion aktiv
Bezug auf Heizkreise
Brenner in Betrieb
Kühlen aktiv (nur Wärmepumpe)
Heizbetrieb einstellen
Mit der Heizbetriebsart-Taste wird zwischen den Betriebsar-
ten für den Heizbetrieb gewechselt. Die gewählte Einstel-
lung wird durch einen Balken unterhalb des Betriebsart-
Symbols gekennzeichnet.
Automatikbetrieb
– Heizbetrieb gemäß Zeitprogramm
– Temperatur-Sollwerte
– Schutzfunktionen aktiv
– Sommer/Winter-Umschaltautomatik aktiv
– Tages-Heizgrenzenautomatik aktiv
Dauerbetrieb oder
– Heizbetrieb ohne Zeitprogramm
– Schutzfunktionen aktiv
– Sommer/Winter-Umschaltautomatik nicht aktiv bei Dauerbetrieb mit Komfort-Sollwert
– Tages-Heizgrenzenautomatik nicht aktiv bei Dauerbetrieb mit Komfort-Sollwert
Schutzbetrieb
– Kein Heizbetrieb
– Temperatur nach Frostschutz
– Schutzfunktionen aktiv
– Sommer/Winter-Umschaltautomatik aktiv
– Tages-Heizgrenzenautomatik aktiv
Betriebsarttaste Heizbetrieb
Display
OK-Taste
(Bestätigung)
Informationstaste
sRE081B
Verdichter in Betrieb (nur Wärme-
pumpe)
Wartungsmeldung
Fehlermeldung
INFO Informationsebene aktiv
PROG Einstellebene aktiv
ECO Heizung ausgeschaltet (Sommer/
Winter-Umschaltautomatik oder
Heizgrenzenautomatik aktiv))
Auto
oder gemäß Zeitprogramm
Trinkwasserbetrieb einstellen
➜ Eingeschaltet:
Das Trinkwasser wird entsprechend des gewählten Schalt-
programms bereitet.
➜ Ausgeschaltet:
Die Trinkwasserbereitung ist deaktiviert.
Raumsollwert einstellen
➜ Komfort-Sollwert
Der Komfort-Sollwert wird direkt am Drehknopf höher (+) oder
niedriger (-) eingestellt.
➜ Reduziert-Sollwert :
Der Reduziert-Sollwert wird folgendermaßen eingestellt:
– Bestätigungstaste (OK) drücken
– Heizkreis wählen (OK)
– Parameter „Reduziertsollwert" wählen (OK)
– Reduziert-Sollwert am Drehknopf einstellen
– erneut Bestätigungstaste (OK) drücken
Informationen anzeigen
Durch Drücken der Informationstaste können verschiedene Tem-
peraturen und Meldungen abgerufen werden, u.a.:
•Raum- und Außentemperatur
•Fehler- oder Wartungsmeldungen
Treten keine Fehler auf und liegen keine Wartungsmeldungen vor, werden diese Infor-
mationen nicht angezeigt.
Fehlermeldungen
Erscheint im Display das Fehlerzeichen
Informationstaste können weitere Angaben zum Fehler abgerufen werden.
Wartungsmeldung
Erscheint im Display das Wartungszeichen
befindet sich im Sonderbetrieb. Durch Drücken der Informationstaste können weitere Angaben
abgerufen werden.
Programmierung
Einstellungen ändern
Einstellungen, die nicht direkt über das Bedienfeld geändert werden, müssen in der Einstellebe-
ne vorgenommen werden. Der grundsätzliche Programmiervorgang wird im Folgenden anhand
der Einstellung von Uhrzeit und Datum dargestellt.
Grundanzeige:
Drücken Sie die Taste .
Wählen Sie mit den Menüpunkt Uhrzeit und Datum aus.
Bestätigen Sie die Auswahl durch Drücken der Taste
Wählen Sie mit den Menüpunkt Stunden/Minuten aus.
:
, liegt in der Anlage ein Fehler vor. Durch Drücken der
, liegt eine Wartungsmeldung vor oder die Anlage
Status Wärmepumpe
Ein
.
