BEDIENUNG
3. Grundlagen der Bedienung
3.1 Betriebsartenschalter:
3.2 Kontrollampen:
3.3 Drehknopf mit integriertem Drucktaster
und das Menüsystem

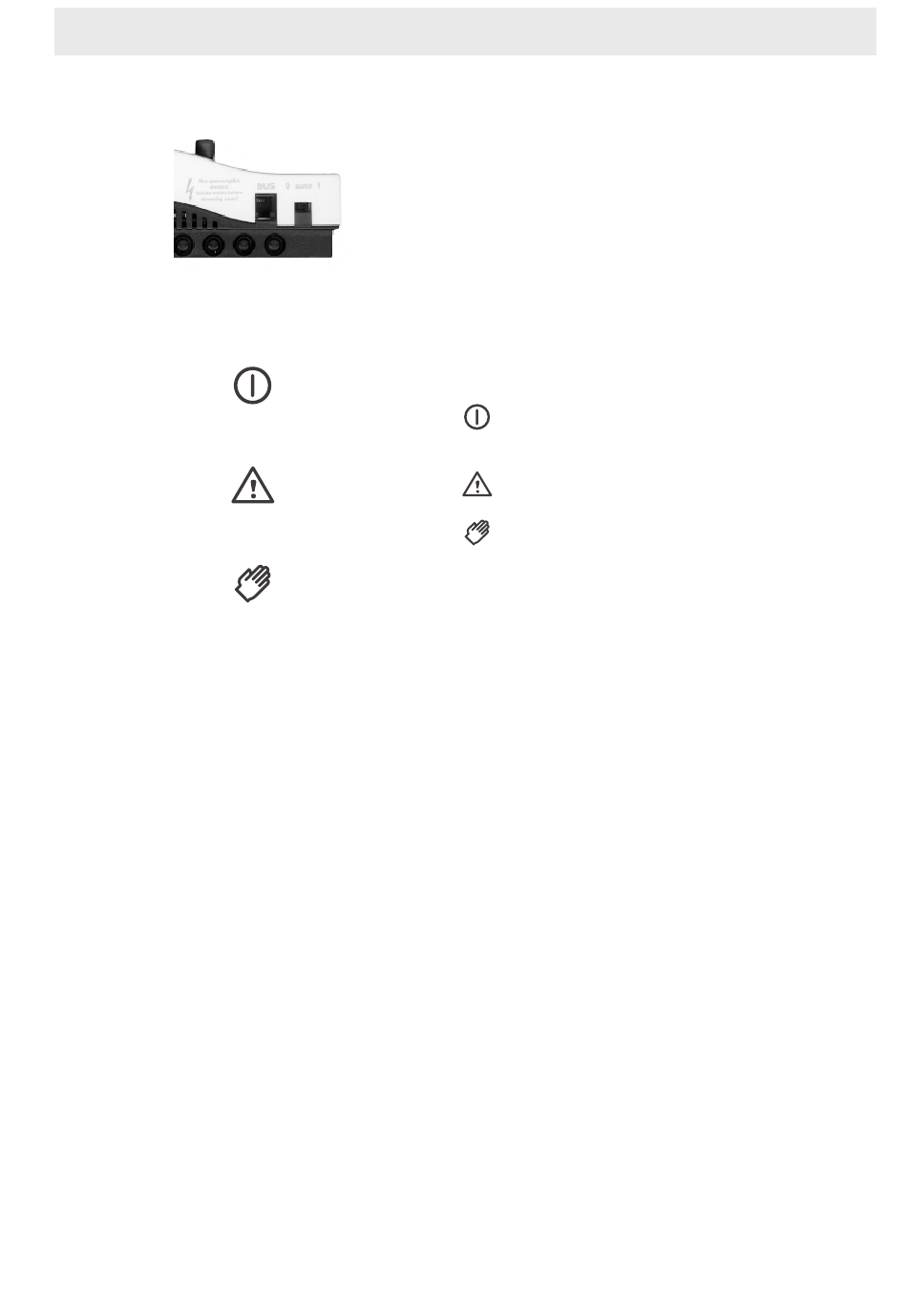

Der Betriebsartenschalter befindet sich an der unteren Stirn-
seite des Reglergehäuses und ermöglicht folgende Einstellun-
gen:
0
Relais abgeschaltet
Auto
Automatischer Regelbetrieb für die
Relaisausgänge
I
Relais (R1 und R2) eingeschaltet, Dauerbetrieb
Auf der Frontseite des Reglers befinden sich 3 Leuchtdioden
mit den nebenstehenden Symbolen.
Relaiskontrollampe
Rot:
Relais (R1 und R2) AUS
Grün:
Relais (R1 oder R2) EIN
Störungskontrollampe
Blinkend:
Fehlermeldung
Kontrollampe für Handbetrieb
Grün:
Betriebsartenschalter in Position I
(R1 und R2 EIN)
Rot:
Relais (R1 und R2) AUS
Der Regler SOR 3 wird ausschließlich über den Dreh-
impulsgeber mit integriertem Drucktaster bedient. Im Aus-
gangszustand wird im Display das Hauptmenü angezeigt.
Im Hauptmenü stehen 5 Menüs zur Auswahl:
1. Messwerte
2. Meldungen
3. Bilanzwerte
4. einstellwerte
5. Optionen
Das Klartext-Display zeigt einen 4zeiligen Ausschnitt des je-
weils angewählten Menüs. Der blinkende Cursor zeigt die
aktuelle Position innerhalb dieses Menüs. Drehen des Dreh-
impulsgebers bewegt den Cursor durch das Menü. Drücken
des integrierten Tasters bewirkt eine Anwahl des Menü-
punktes. Erneutes Drehen bewirkt eine Änderung des Vor-
gabewertes, die mit einem nochmaligen Drücken abgeschlos-
sen wird. Eine Sicherheitsabfrage, die mit (J)a oder (N)ein
beantwortet werden kann, verhindert eine Fehleingabe.
7
