VERWENDUNG / TECHNISCHE DATEN

Technische Daten
SOR 3
Gehäuse:
Kunststoff, steckbar
Abmessungen:
150 x 102 x 52 mm
Schutzart:
IP30 / DIN 40050
Display:
Klartext, 4zeilig
Schaltpunkte:
einstellbar über Menü
Regelbereich
-40°C...+180°C
Umgebungstemperatur:
0 ... 40 °C
Reglereinstellung:
Menüführung
Eingänge:
4Temperaturfühler Pt1000,
1 Volumenstrommessgerät
Ausgänge:
2 Relaisausgänge, davon 1 für
Drehzahlregelung, Gesamt-
schaltstrom max. 2 x 1,6 A
Versorgung:
210...250 Volt AC, 50...60 Hz
Leistungsaufnahme:
max. 4 VA
Datenausgang:
RS232
Wärmemengenzählung:
(für Propylen-Glykol-Wassergemische)
Volumenstrommessung mit
Volumenmessteil V40

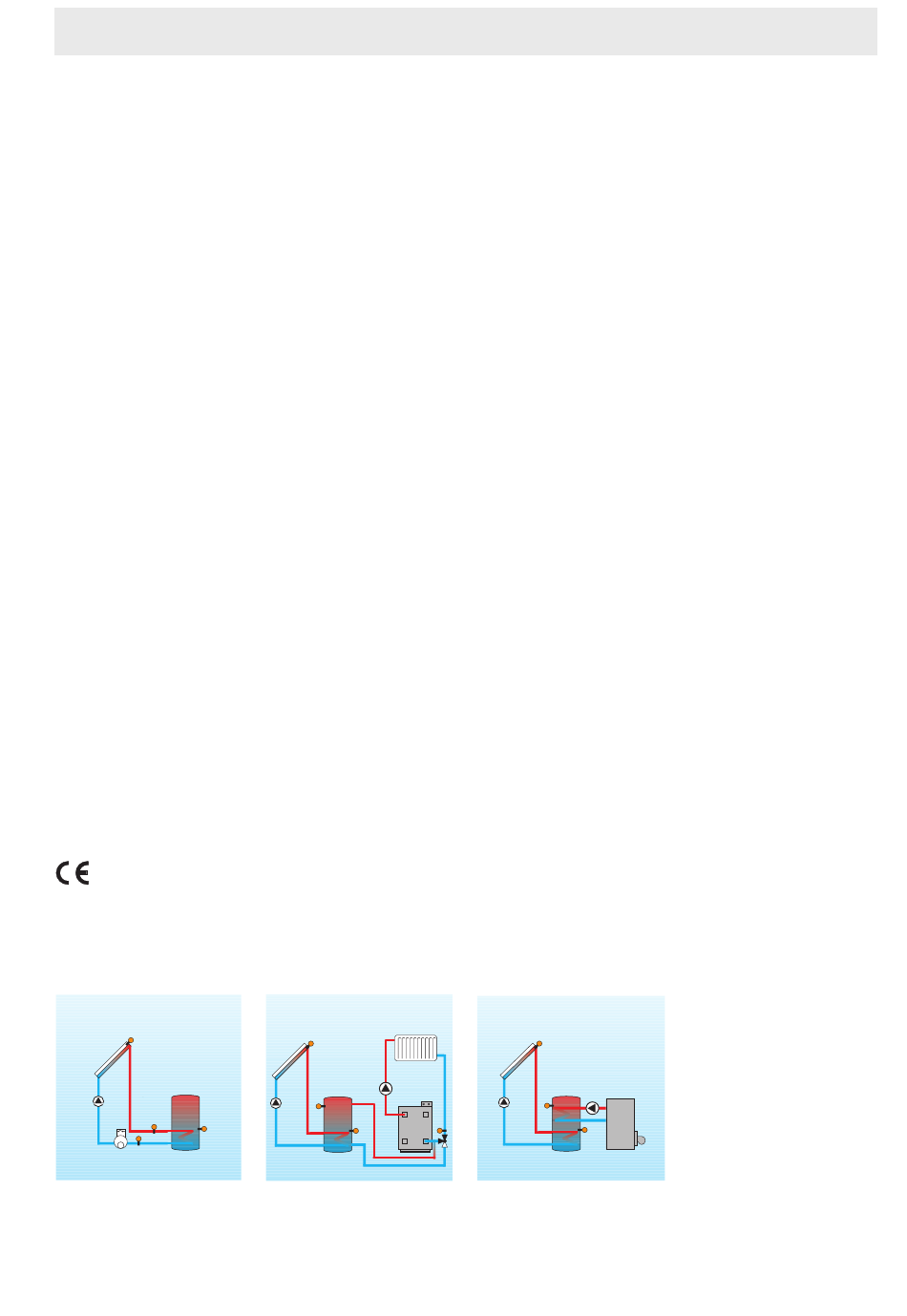

Anwendungsbeispiele
Die folgenden Pictogramme stellen eine Auswahl der möglichen Anwendungsfälle dar.
BRÖTJE Solarsystem W
mit Wärmemengenzählung
Der Durchflussmengenmesser mit
Geber ist Sonderzubehör
Der Regler SOR 3 ist für den universellen Einsatz in Solar- und Heizsystemen
ausgelegt. Diese Variante wurde speziell für die vom Bundesamt für Wirtschaft
geförderten Solaranlagen mit integrierter Wärmemengenmessung programmiert.
Der Regler ermöglicht eine Wärmemengenmessung oder die Zuschaltung optio-
naler Regelfunktionen, wie z. B. eine ∆T-Rücklaufanhebung
Die Regelung verfügt über 4 Sensoreingänge sowie 2 Relaisausgänge, von de-
nen einer zur Drehzahlregelung einer Pumpe eingesetzt werden kann. Die
Wärmemengenmessung erfolgt über ein als Sonderzubehör erhältlichen
Durchflussmengenmesser mit Geber. Die Bedienung erfolgt menügeführt über
einen Drehimpulsgeber; die eingestellten Werte sind stromausfallsicher im Regler
gespeichert.
Der SOR 3 ist mit einer RS232-Schnittstelle für die direkte Datenausgabe auf
einen PC ausgerüstet.
Für den Einsatz des Reglers werden Pt1000-Temperaturfühler benötigt. Im Lie-
ferumfang des Reglers SOR 3 sind ein Kollektorfühler und drei Speicherfühler
enthalten.
Solarsystem
mit Heizungsunterstützung
Solarsystem
mit Nachheizung
3
