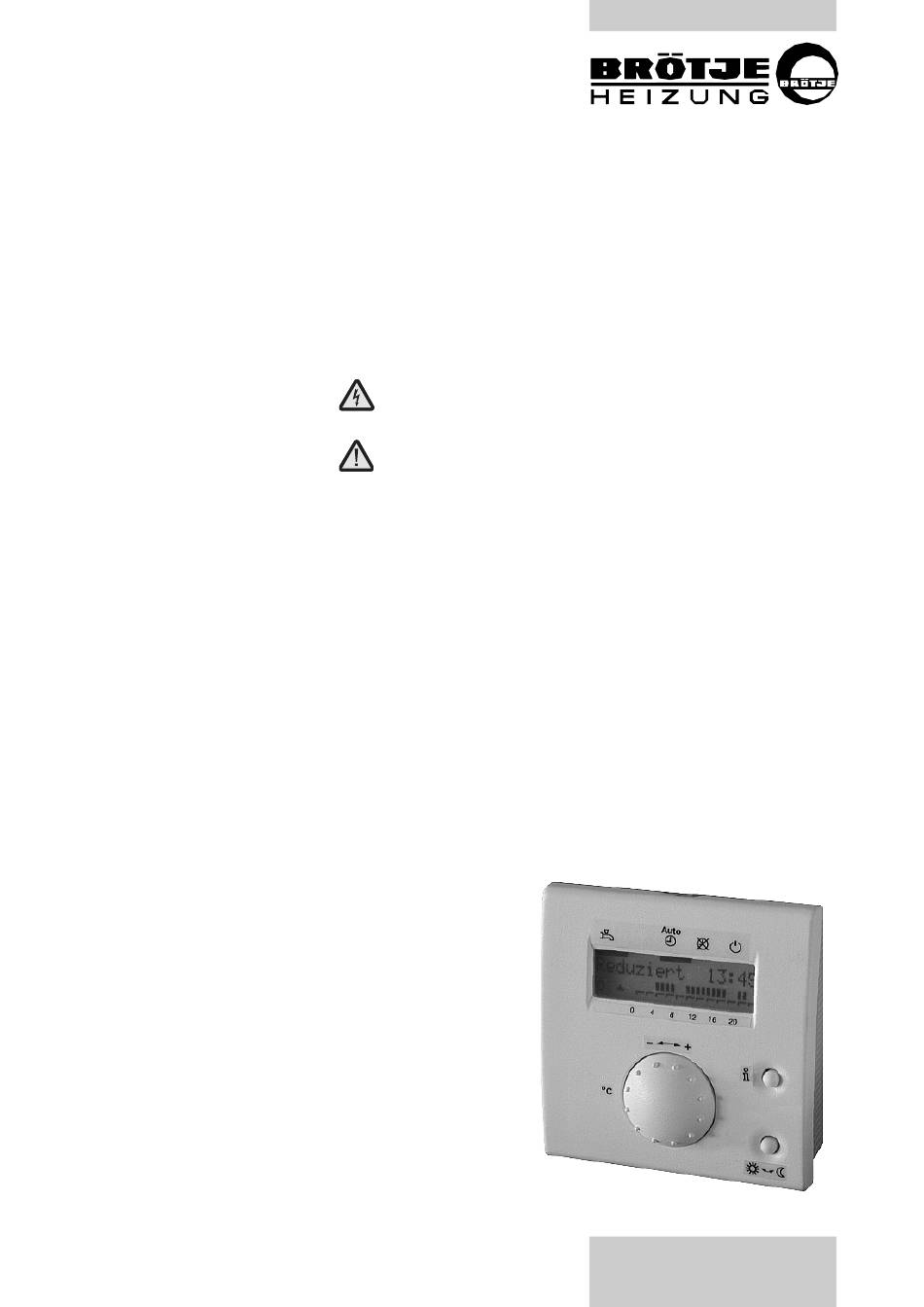

Montage / Einstellung
Wichtig !
Elektroinstallation:
Erstinbetriebnahme:
Elektroinstallation:
Wichtige Hinweise:
Erst das Raumregelgerät RRG montieren, dann elektrischen Anschluss vor-
nehmen.
Die Arbeiten müssen von einer elektrotechnischen Fachkraft durchgeführt
werden.
Die Einstelltafeln dieser Anleitung und die Einstelltafeln der Gas-Brenn-
wertgeräte WGB 2N, WGB-KN, BBS 2N, WBS bzw. WBC sind zu beach-
ten!
Die Arbeiten müssen von einer elektrotechnischen Fachkraft
durchgeführt werden.
Wichtige Hinweise für die Montage, Bedienung, Einstellung und
Wartung werden mit diesem Symbol gekennzeichnet.

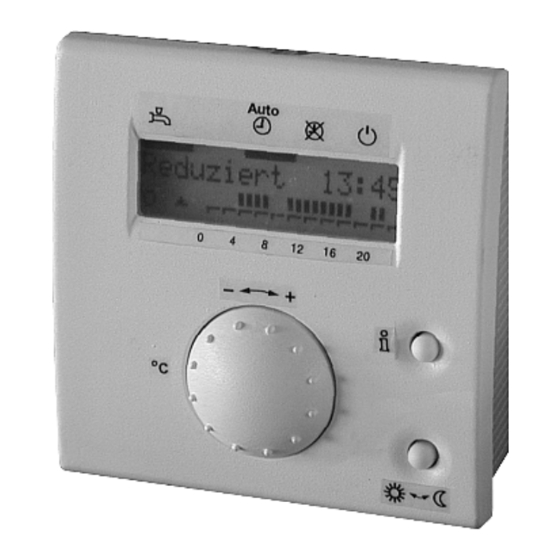

Raumregelgerät RRG
