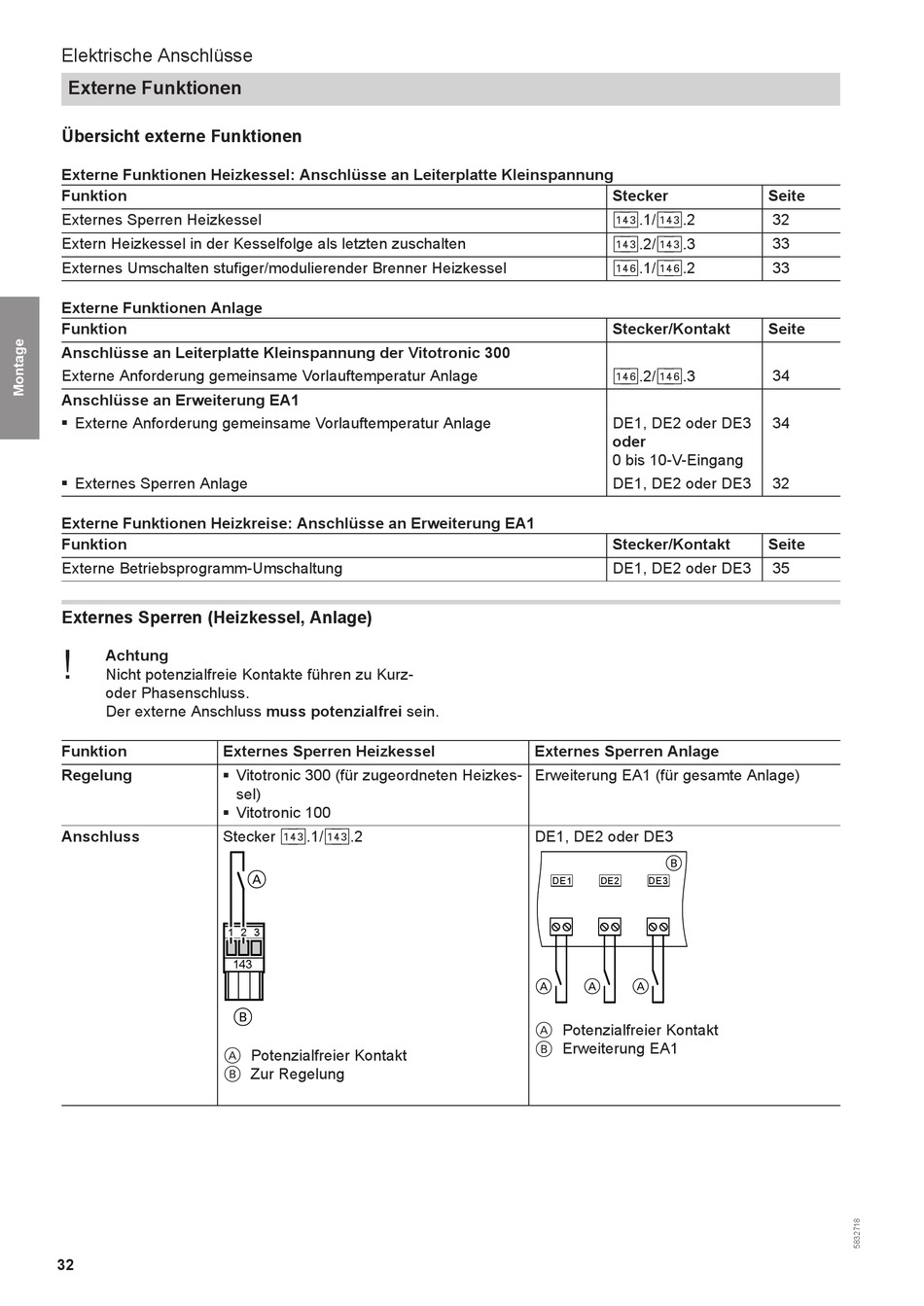

Viessmann Vitotronic 300 CM1E Montage- Und Serviceanleitung Für Die Fachkraft Seite 32

Elektrische Anschlüsse
Externe Funktionen
Übersicht externe Funktionen
Externe Funktionen Heizkessel: Anschlüsse an Leiterplatte Kleinspannung
Funktion
Externes Sperren Heizkessel
Extern Heizkessel in der Kesselfolge als letzten zuschalten
Externes Umschalten stufiger/modulierender Brenner Heizkessel
Externe Funktionen Anlage
Funktion
Anschlüsse an Leiterplatte Kleinspannung der Vitotronic 300
Externe Anforderung gemeinsame Vorlauftemperatur Anlage
Anschlüsse an Erweiterung EA1
Externe Anforderung gemeinsame Vorlauftemperatur Anlage
■
Externes Sperren Anlage
■
Externe Funktionen Heizkreise: Anschlüsse an Erweiterung EA1
Funktion
Externe Betriebsprogramm-Umschaltung
Externes Sperren (Heizkessel, Anlage)
!
Achtung
Nicht potenzialfreie Kontakte führen zu Kurz-
oder Phasenschluss.
Der externe Anschluss muss potenzialfrei sein.
Funktion Externes Sperren Heizkessel
Regelung
■
■
Anschluss Stecker
1
A
B
32
Vitotronic 300 (für zugeordneten Heizkes-
sel)
Vitotronic 100
.1/ .2
aVD aVD
A
2 3
143
B
Potenzialfreier Kontakt
Zur Regelung
Stecker
.1/ .2
aVD aVD
aVD .2/ aVD .3
.1/ .2
aVH aVH
Stecker/Kontakt
aVH .2/ aVH .3
DE1, DE2 oder DE3
oder
0 bis 10-V-Eingang
DE1, DE2 oder DE3
Stecker/Kontakt
DE1, DE2 oder DE3
Externes Sperren Anlage
Erweiterung EA1 (für gesamte Anlage)
DE1, DE2 oder DE3
B
DE1 DE3
DE2
A A A
Potenzialfreier Kontakt
A
Erweiterung EA1
B
