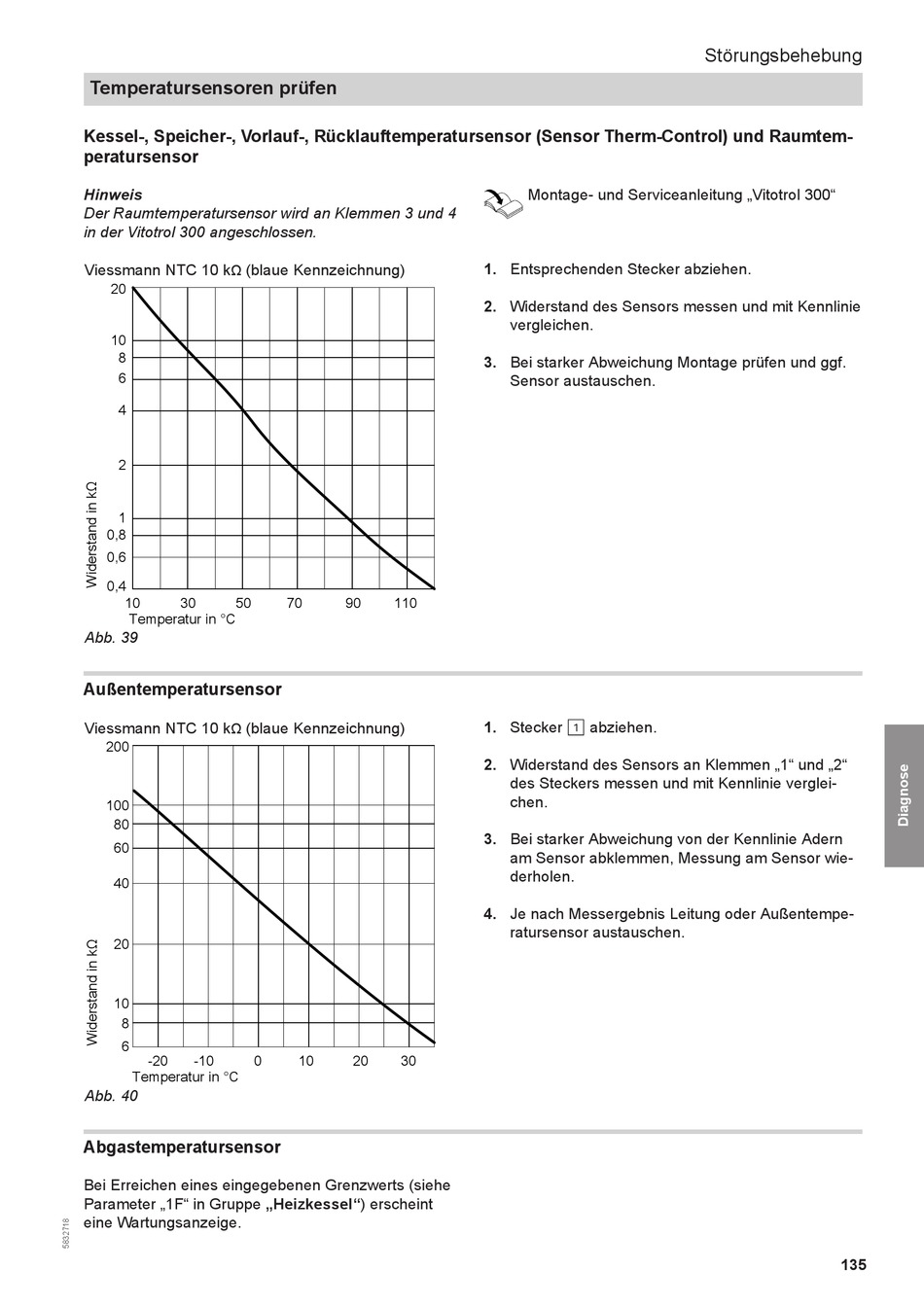

Temperatursensoren prüfen
Kessel-, Speicher-, Vorlauf-, Rücklauftemperatursensor (Sensor Therm-Control) und Raumtem-
peratursensor
Hinweis
Der Raumtemperatursensor wird an Klemmen 3 und 4
in der Vitotrol 300 angeschlossen.
Viessmann NTC 10 k (blaue Kennzeichnung)
Ω
20
10
8
6
4
2
1
0,8
0,6
0,4
10 30 50
Temperatur in °C
Abb. 39
Außentemperatursensor
Viessmann NTC 10 k (blaue Kennzeichnung)
Ω
200
100
80
60
40
20
10
8
6
-20 -10 0
Temperatur in °C
Abb. 40
Abgastemperatursensor
Bei Erreichen eines eingegebenen Grenzwerts (siehe
Parameter „1F" in Gruppe „Heizkessel") erscheint
eine Wartungsanzeige.
70 90 110
10 20 30
Montage- und Serviceanleitung „Vitotrol 300"
1. Entsprechenden Stecker abziehen.
2. Widerstand des Sensors messen und mit Kennlinie
vergleichen.
3. Bei starker Abweichung Montage prüfen und ggf.
Sensor austauschen.
1. Stecker abziehen.
!
2. Widerstand des Sensors an Klemmen „1" und „2"
des Steckers messen und mit Kennlinie verglei-
chen.
3. Bei starker Abweichung von der Kennlinie Adern
am Sensor abklemmen, Messung am Sensor wie-
derholen.
4. Je nach Messergebnis Leitung oder Außentempe-
ratursensor austauschen.
Störungsbehebung
