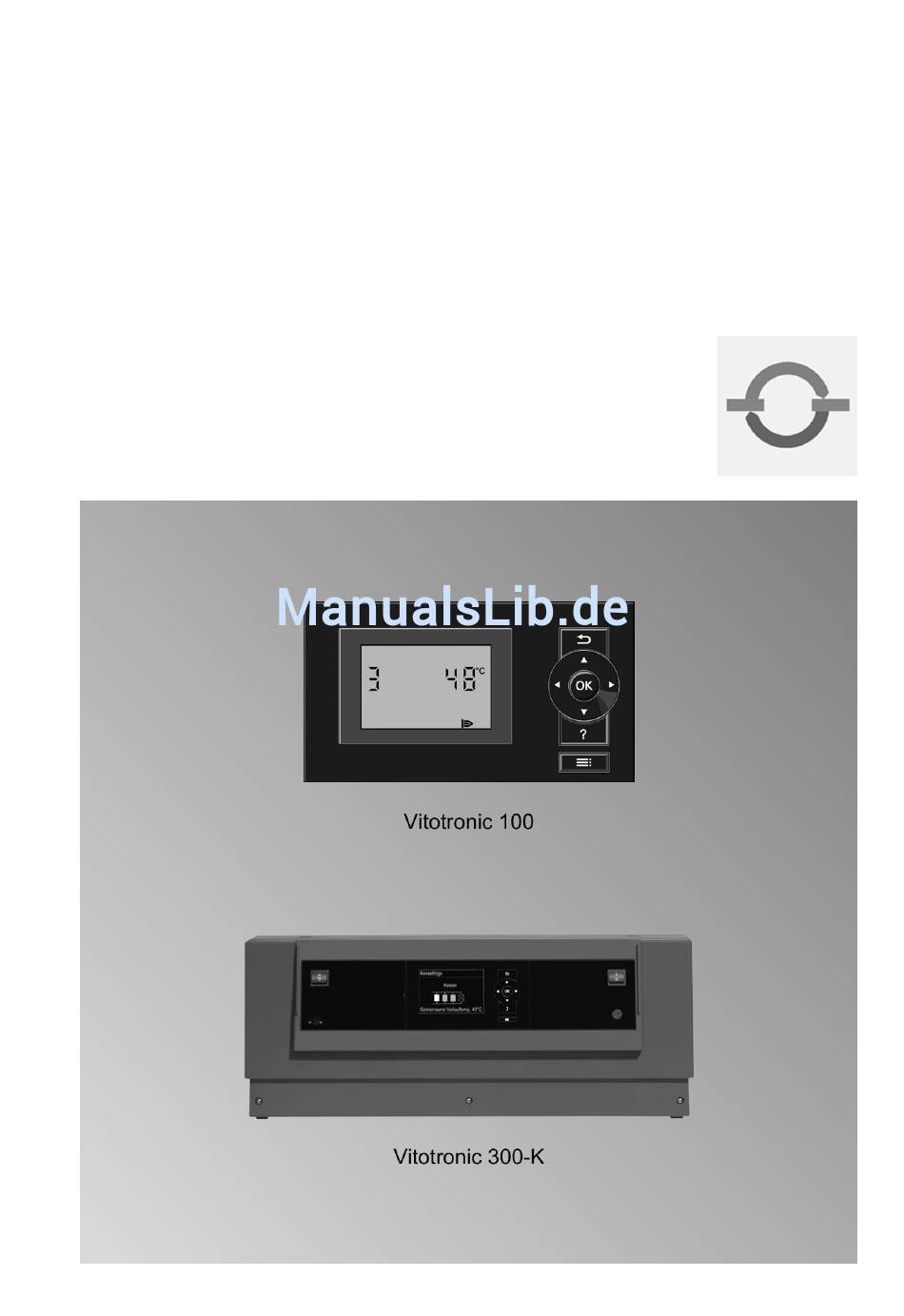

- Seite 1 VIESMANN Bedienungsanleitung für den Anlagenbetreiber Mehrkesselanlage mit Regelung für angehobenen Betrieb (Vitotronic 100, Typ GC1B, GC4B oder HC1B) und witterungsgeführter Kaskadenregelung (Vitotronic 300-K, Typ MW1B oder MW2B) VITOTRONIC 100 VITOTRONIC 300-K Bitte aufbewahren! 5581 675 3/2011...
- Seite 2 Sicherheitshinweise Für Ihre Sicherheit Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schä- den für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Gefahr Unsachgemäß durchgeführte Gefahr Arbeiten an der Heizungsanlage Dieses Zeichen warnt vor Perso- können zu lebensbedrohenden nenschäden. Unfällen führen.
-
Seite 3: Für Ihre Sicherheit
Sicherheitshinweise Für Ihre Sicherheit (Fortsetzung) Verhalten bei Abgasgeruch Bedingungen an den Heizungsraum Gefahr Achtung Abgase können zu lebensbedro- Unzulässige Umgebungsbedin- henden Vergiftungen führen. gungen können Schäden an der ■ Heizungsanlage abschalten. Heizungsanlage verursachen ■ Aufstellort belüften. und einen sicheren Betrieb ■... -
Seite 4: Inhaltsverzeichnis
Fachbegriffe......................Über die Bedienung Wo Sie bedienen....................Bedienelemente, Vitotronic 100................■ Regelung öffnen....................■ Bedieneinheit....................10 Wie Sie bedienen, Vitotronic 100................. 11 ■ Symbole......................11 Bedienelemente, Vitotronic 300-K................ 12 ■ Regelung öffnen....................12 ■ Bedieneinheit....................12 Menü, Vitotronic 300-K..................13 ■... - Seite 5 ■ Vitotronic 100....................37 ■ Vitotronic 300-K....................37 Abfragemöglichkeiten Informationen abfragen..................38 ■ Vitotronic 100 — Abfragen für jeden Heizkessel..........38 ■ Vitotronic 300-K — Abfragen für die Heizungsanlage........39 Wartungsmeldung abfragen................. 40 ■ Vitotronic 100....................40 ■ Vitotronic 300-K....................41 Störungsmeldung abfragen..................
- Seite 6 Inhaltsverzeichnis Inhaltsverzeichnis (Fortsetzung) „Externe Aufschaltung“ wird an der Vitotronic 300-K angezeigt......50 „Zentralbedienung“ wird an der Vitotronic 300-K angezeigt......... 50 „Externes Programm“ wird an der Vitotronic 300-K angezeigt......50 Instandhaltung....................51 Anhang Menü-Übersicht Vitotronic 300-K................. 53 ■ Erweitertes Menü....................53 ■...
-
Seite 7: Zuerst Informieren
Die Regelungen sind werkseitig auf Warmwasserbereitung Heizbetrieb und Warmwasserbereitung ■ Zwischen 5.30 und 22.00 Uhr wird eingestellt: das Trinkwasser auf 50 °C „Warm- ■ Vitotronic 100: wassertemp. Soll“ erwärmt. Eine „ “ evtl. vorhandene Zirkulationspumpe ■ Vitotronic 300-K: ist eingeschaltet. -
Seite 8: Stromausfall
Zuerst informieren Ihre Anlage ist voreingestellt (Fortsetzung) Uhrzeit und Datum Stromausfall ■ Wochentag und Uhrzeit wurden von ■ Bei Stromausfall bleiben alle Daten Ihrem Heizungsfachbetrieb bei der erhalten. Erstinbetriebnahme eingestellt. Fachbegriffe Zum besseren Verständnis der Funktio- nen Ihrer Regelung finden Sie im Anhang das Kapitel „Begriffserklärun- gen“... -
Seite 9: Über Die Bedienung
Kaskadenregelung gesteuert. ■ Regelung für angehobenen Betrieb Bedienungsanleitung Fernbedie- am Heizkessel: nung Vitotronic 100 ■ Übergeordnete witterungsgeführte Die Einstellungen an der Vitotronic 100 Kaskadenregelung: sind in dieser Bedienungsanleitung Vitotronic 300-K beschrieben. Die diesen Regelungen Alle Einstellungen für Ihre Heizungsan- beiliegenden Bedienungsanleitungen lage können Sie zentral an der Bedien-... -
Seite 10: Bedieneinheit
Über die Bedienung Bedienelemente, Vitotronic 100 (Fortsetzung) Vitotronic 100, Typ HC1B °C Bedieneinheit °C Sie gelangen einen Schritt im Menü OK Sie bestätigen Ihre Auswahl oder zurück oder Sie brechen eine speichern eine vorgenommene Ein- begonnene Einstellung ab. stellung. Cursor-Tasten Ohne Funktion. -
Seite 11: Wie Sie Bedienen, Vitotronic 100
Über die Bedienung Wie Sie bedienen, Vitotronic 100 Bei Mehrkesselanlagen wird an jeder Hinweis Vitotronic 100 in der Grundanzeige die Falls der Heizkessel nicht in Betrieb ist, Kesselnummer angezeigt. Im folgenden erscheint folgende Anzeige: Beispiel wird die Kesselwassertempera- tur von Heizkessel 3 angezeigt. -

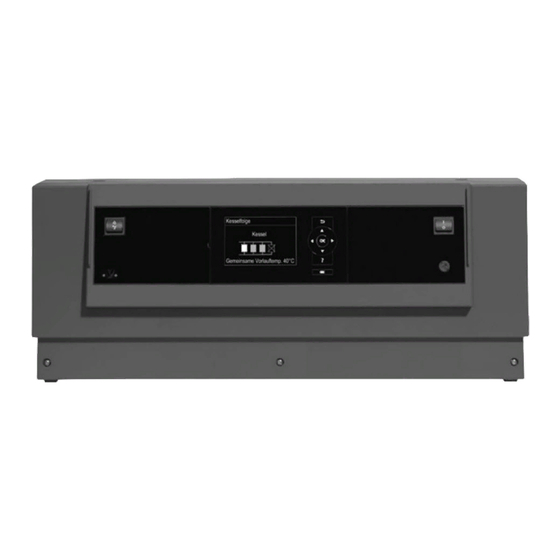

Seite 12: Bedienelemente, Vitotronic 300-K
Über die Bedienung Bedienelemente, Vitotronic 300-K Regelung öffnen Die Bedieneinheit befindet sich hinter der Abdeckklappe. Zum Öffnen ziehen Sie die Abdeck- klappe an der oberen Kante nach vorn. A Abdeckklappe Bedieneinheit Kesselfolge Kessel Gemeins. Vorlauf. T. 40°C Sie gelangen einen Schritt im Menü Sie rufen das Menü... -
Seite 13: Menü, Vitotronic 300-K
Über die Bedienung Bedienelemente, Vitotronic 300-K (Fortsetzung) Menü „Hilfe“ Sie erhalten in Form einer Kurzanlei- So rufen Sie die Kurzanleitung auf: tung Erläuterungen zu den Bedienele- ■ Displayschoner ist aktiv (siehe menten und den Hinweis auf die Heiz- Seite 15): kreisauswahl (siehe Seite 21). -
Seite 14: Erweitertes Menü
Über die Bedienung Menü, Vitotronic 300-K (Fortsetzung) Kesselfolge Kessel Gemeins. Vorlauf. T. 40°C Hinweis 2 min nach jeder Einstellung wechselt die Anzeige automatisch in das Basis- Menü. Erweitertes Menü So rufen Sie das erweiterte Menü auf: Hinweis ■ Displayschoner ist aktiv (siehe Ihr Heizungsfachbetrieb kann die Bedie- Seite 15): nung für das erweiterte Menü... -
Seite 15: Wie Sie Bedienen, Vitotronic 300-K
Über die Bedienung Wie Sie bedienen, Vitotronic 300-K Falls Sie einige Minuten lang keine Ein- stellungen an der Bedieneinheit vorge- nommen haben, wird der Displayscho- ner aktiv. Die Helligkeit der Displaybe- leuchtung wird reduziert. Kessel 1. Drücken Sie die Taste OK. Sie gelan- In der folgenden Abbildung wird am Bei- gen in das Basis-Menü... - Seite 16 Über die Bedienung Wie Sie bedienen, Vitotronic 300-K (Fortsetzung) Kesselfolge Kessel Gemeins. Vorlauf. T. 40°C Menü Kesselfolge Heizung Warmwasser Solarenergie Weiter mit Heizkreis 1 Heizkreiswahl Ù Ú Ù Ú Ù Ú Partybetrieb ê Ú Sparbetrieb ê Heizkreis 2 Raumtemperatur Soll Red.
-
Seite 17: Ein- Und Ausschalten
Ein- und Ausschalten Heizungsanlage einschalten Bedienelemente bei geöffneter Abdeckklappe Vitotronic 100, Typ GC1B °C A Betriebsanzeige (grün) E Entsperrung Übertemperatur B Störungsanzeige (rot) F Netzschalter C Schornsteinfeger-Prüfschalter G Temperaturregler (nur für Servicezwecke) H Sicherungen D TÜV-Taster (nur für Servicezwecke) Vitotronic 100, Typ GC4B °C... - Seite 18 Ein- und Ausschalten Heizungsanlage einschalten (Fortsetzung) D Netzschalter E Sicherungen Vitotronic 100, Typ HC1B °C A Störungsanzeige (rot) D Netzschalter B Betriebsanzeige (grün) E Bedienfeld C Entriegelungstaste F Manometer (Druckanzeige) Vitotronic 300-K Kesselfolge Kessel Gemeins. Vorlauf. T. 40°C A Betriebsanzeige (grün) D Netzschalter B Störungsanzeige (rot)
-
Seite 19: Heizungsanlage Ausschalten
Die Verbrennungsluft wird bei raum- luftabhängigem Betrieb aus dem Auf- Hinweis stellraum entnommen. An jeder Vitotronic 100 muss „ “ einge- stellt sein, sonst kann die 3. Öffnen Sie die Absperrventile der Vitotronic 300-K den entsprechenden Ölleitungen (an Tank und Filter) bzw. -
Seite 20: Ohne Frostschutzüberwachung (Außerbetriebnahme)
3. OK zur Bestätigung, „ “ blinkt. Ohne Frostschutzüberwachung (Außerbetriebnahme) 1. Schalten Sie den Netzschalter an Hinweis bei längerer Außerbetrieb- allen Vitotronic 100 und an der nahme Vitotronic 300-K (siehe Kapitel ■ Da die Umwälzpumpen nicht mit „Bedienelemente“) aus. Spannung versorgt werden, können sie sich festsetzen. -
Seite 21: Raumbeheizung
Raumbeheizung Erforderliche Einstellungen (Raumbeheizung) Die Einstellungen für die Raumbehei- ■ Haben Sie das richtige Betriebspro- zung nehmen Sie an der gramm eingestellt? Vitotronic 300-K vor. Einstellung siehe Seite 22. ■ Haben Sie das gewünschte Zeitpro- Falls Sie Raumbeheizung wünschen, gramm eingestellt? überprüfen Sie folgende Punkte: Einstellung siehe Seite 23. -
Seite 22: Raumtemperatur Einstellen
Raumbeheizung Heizkreis auswählen (Fortsetzung) Heizkreis 1 Heizkreisauswahl Ù Ú Ù Ù Ú Ú Partybetrieb ê Sparbetrieb Heizkreis 2 Ú ê Raumtemperatur Soll Red. Raumtemp. Soll Weiter mit Wurde gewählt Raumtemperatur einstellen Raumtemperatur für normalen Heiz- Erweitertes Menü betrieb einstellen 2. „Heizung“ Werkseitige Einstellung: 20 °C 3. -
Seite 23: Zeitprogramm Zur Raumbeheizung Einstellen
Raumbeheizung Betriebsprogramm zur Raumbeheizung einstellen (Fortsetzung) ■ Die Räume des gewählten Heizkrei- ses werden nach den Vorgaben für die Raumtemperatur und des Zeitpro- gramms beheizt. ■ Das Warmwasser wird nach den Vor- gaben für den Warmwasser- temperatur-Sollwert und des Zeitpro- gramms nachgeheizt (siehe Kapitel „Warmwasserbereitung“). -
Seite 24: Heizkennlinie Ändern
Raumbeheizung Zeitprogramm zur Raumbeheizung einstellen (Fortsetzung) Dargestelltes Beispiel: Wählen Sie den Zeitabschnitt „Montag– ■ Zeitprogramm für Montag bis Freitag Sonntag“ und stellen Sie das Zeitpro- („Mo-Fr“) gramm ein. ■ Zeitphase !: Wählen Sie anschließend „Montag“ und stellen Sie dafür das Zeitprogramm Von 5.00 bis 8.30 Uhr ■... -
Seite 25: Raumbeheizung Ausschalten
Raumbeheizung Heizkennlinie ändern (Fortsetzung) 5. „Neigung“ oder „Niveau“ Heizkennlinie 100°C Hinweis 81°C Sie erhalten Tipps, wann und wie Sie 23°C 68°C 55°C Neigung und Niveau der Heizkennli- 41°C nie ändern, indem Sie die Taste ? drü- Neigung cken. Ändern mit 6. -
Seite 26: Komfort- Und Energiesparfunktionen
Komfort- und Energiesparfunktionen Komfortfunktion „Partybetrieb“ wählen Die Einstellungen für die Komfortfunk- 4. „Partybetrieb“ tion nehmen Sie an der Vitotronic 300-K vor. Heizkreis 1 Ù Ú Mit dieser Funktion können Sie die Partybetrieb Raumtemperatur für einige Stunden ê ändern, z.B. falls Gäste abends länger Sparbetrieb ê... -
Seite 27: Energiesparfunktion „Sparbetrieb" Wählen
Komfort- und Energiesparfunktionen Energiesparfunktion „Sparbetrieb“ wählen Die Einstellungen für die Energiespar- Sparbetrieb beenden funktion nehmen Sie an der Vitotronic 300-K vor. ■ Automatisch beim Umschalten auf Um Energie zu sparen, können Sie die reduzierten Heizbetrieb entsprechend Raumtemperatur während des norma- dem Zeitprogramm. - Seite 28 Komfort- und Energiesparfunktionen Energiesparfunktion „Ferienprogramm“ wählen (Fortsetzung) Das Ferienprogramm hat folgende Aus- 3. „Ferienprogramm“ wirkung auf die Heizkreise und die Warmwasserbereitung: Heizkreis 1 Ù Ú ■ Raumbeheizung: Betriebsprogramm – Für Heizkreise im Betriebspro- gramm „Heizen und Warmwas- Zeitprogramm Heizung ser“: Ferienprogramm ê...
-
Seite 29: Warmwasserbereitung
Warmwasserbereitung Erforderliche Einstellungen (Warmwasserbereitung) Die Einstellungen für die Warmwasser- ■ Haben Sie das gewünschte Zeitpro- bereitung nehmen Sie an der gramm eingestellt? Vitotronic 300-K vor. Einstellung siehe Seite 30. Falls Sie Warmwasserbereitung wün- Hinweis schen, überprüfen Sie folgende Punkte: Die Regelung ist so eingestellt, dass die ■... -
Seite 30: Zeitprogramm Zur Warmwasserbereitung Einstellen
Warmwasserbereitung Betriebsprogramm zur Warmwasserbereitung… (Fortsetzung) „Nur Warmwasser“ (Sommerbe- trieb, keine Raumbeheizung) Zeitprogramm zur Warmwasserbereitung einstellen ■ Das Zeitprogramm für die Warmwas- Erweitertes Menü: serbereitung setzt sich aus Zeitpha- sen zusammen. Werkseitig ist eine 2. „Warmwasser“ Zeitphase von 5.30 bis 22.00 Uhr für 3. -
Seite 31: Heizungsanlage Mit Zirkulationspumpe
Warmwasserbereitung Zeitprogramm zur Warmwasserbereitung einstellen (Fortsetzung) Dargestelltes Beispiel: Zeitphase löschen ■ Zeitprogramm für Montag bis Freitag („Mo-Fr“) Stellen Sie für den Endzeitpunkt die glei- ■ Zeitphase !: che Uhrzeit ein wie für den Anfangszeit- punkt. Im Display erscheint für die Von 4.30 bis 6.30 Uhr ■... -
Seite 32: Warmwasserbereitung Ausschalten
Warmwasserbereitung Zeitprogramm zur Warmwasserbereitung einstellen (Fortsetzung) ■ Werkseitig ist für das Zeitprogramm 6. Wählen Sie die Zeitphase !, ?, für die Zirkulationspumpe Automatik- § oder $ aus. betrieb eingestellt. D.h. die Zirkula- 7. Stellen Sie Anfangs- und Endzeit- tionspumpe ist parallel zum Zeitpro- punkt der jeweiligen Zeitphase ein. - Seite 33 Warmwasserbereitung Warmwasserbereitung ausschalten (Fortsetzung) Sie möchten kein Trinkwasser erwär- men, aber die Räume beheizen. Erweitertes Menü 2. Wählen Sie ggf. den Heizkreis aus (siehe Seite 21). 3. „Heizung“ 4. „Betriebsprogramm“ 5. „Heizen und Warmwasser“ bis zum Menü. 7. „Warmwasser“ 8. „Warmwassertemp. Soll“ 9.
-
Seite 34: Weitere Einstellungen Kesselfolge Einstellen
Weitere Einstellungen Kesselfolge einstellen Nur bei Vitotronic 300-K. Erweitertes Menü Die Regelung bietet in Abhängigkeit von eingestellten Parametern und rege- 2. „Kesselfolge“ lungsinternen Berechnungen verschie- 3. Stellen Sie die gewünschte Kessel- dene Kesselfolgen an. folge ein und bestätigen mit OK. Sie können die Kesselfolge ändern. -
Seite 35: Name Für Die Heizkreise Eingeben
Weitere Einstellungen Name für die Heizkreise eingeben Nur bei Vitotronic 300-K. Sie können die Heizkreise 1, 2 und 3 Heizkreis 1 („HK1“, „HK2“ und „HK3“) individuell benennen. Die Abkürzungen „HK1“, „HK2“ und „HK3“ bleiben erhalten. Erdgeschoss Erweitertes Menü 2. „Einstellungen“ Übernommen 3. -
Seite 36: Uhrzeit Und Datum Einstellen
Erweitertes Menü 3. „Sprache“ 4. Stellen Sie die gewünschte Sprache 2. „Einstellungen“ ein. Temperatureinheit (°C/°F) einstellen Vitotronic 100 Werkseitige Einstellung: °C 3. OK zur Bestätigung, „ “ blinkt. Drücken Sie folgende Tasten: 4. / für gewünschte Temperaturein- heit („°C“ oder „°F“). -
Seite 37: Werkseitige Einstellung Wieder Herstellen
Weitere Einstellungen Werkseitige Einstellung wieder herstellen Vitotronic 100 Sie können alle geänderten Werte 3. OK zur Bestätigung, „ “ blinkt. gleichzeitig in die werkseitige Einstel- lung zurücksetzen. 4. OK zur Bestätigung, die werkseitige Einstellung ist wieder herge- Drücken Sie folgende Tasten: stellt. -
Seite 38: Abfragemöglichkeiten Informationen Abfragen
Abfragemöglichkeiten Informationen abfragen Vitotronic 100 — Abfragen für jeden Heizkessel Je nach angeschlossenen Komponen- 6. OK zur Bestätigung, der Wert ist ten und vorgenommenen Einstellungen zurückgesetzt. können Sie momentane Temperaturen und Betriebszustände abfragen. Beispiel: Im Display sehen Sie die Information Drücken Sie folgende Tasten:... -
Seite 39: Informationen Abfragen
Abfragemöglichkeiten Informationen abfragen (Fortsetzung) Anzeige im Dis- Bedeutung Hinweise play 0 1 3.5 7 8 Brennerstarts Mit „D“ können Sie die Anzahl der Brennerstarts auf „0“ zurück set- zen. 0 0 1 2 2 5 Brennstoffverbrauch Mit „D“ können Sie den Wert auf „0“... -
Seite 40: Wartungsmeldung Abfragen
Falls an Ihrer Heizungsanlage eine War- Nach einer bestimmten Zeit, z.B. 12 tung ansteht, blinkt im Display der Monate. Vitotronic 100 das Symbol „ “ und die folgenden Anzeigen erscheinen. ë Ihr Heizungsfachbetrieb kann einstellen, wann eine Wartung erfolgen soll: Nach einer bestimmten Anzahl Betriebsstunden des Brenners, z.B. -
Seite 41: Vitotronic 300-K
An der Vitotronic 300-K kann kein War- tungsintervall eingestellt werden. Es wird also keine Wartungsmeldung ange- zeigt. Störungsmeldung abfragen Vitotronic 100 Falls an einem Heizkessel Störungen 1. Teilen Sie Ihrem Heizungsfachbe- aufgetreten sind, blinkt im Display das trieb den Störungscode mit. Sie Symbol und der Störungscode wird... -
Seite 42: Vitotronic 300-K
Abfragemöglichkeiten Störungsmeldung abfragen (Fortsetzung) 2. Quittieren Sie die Störungsmeldung Quittierte Störungsmeldung aufrufen mit OK. Das Symbol blinkt nicht mehr. Drücken Sie ca. 4 s die Taste OK. Hinweis Hinweis ■ Falls Sie für Störungsmeldungen Falls mehrere Störungsmeldungen vor- eine Signaleinrichtung (z.B. eine liegen, können Sie diese mit / Hupe) angeschlossen haben, wird nacheinander aufrufen. - Seite 43 Abfragemöglichkeiten Störungsmeldung abfragen (Fortsetzung) 3. Notieren Sie die Störungsursache und den Störungscode rechts dane- ben. Im Beispiel: „Außensensor 18“ und „Störung A2“. Sie ermöglichen dadurch dem Hei- zungsfachmann eine bessere Vorbe- reitung und sparen ggf. zusätzliche Fahrtkosten. 4. Falls Sie die Störungsmeldung quit- tieren möchten, folgen Sie den Anwei- sungen im Menü.
-
Seite 44: Schornsteinfeger-Prüfbetrieb
Kaskadenregelung Vitotronic 300-K ger bei der jährlichen Prüfung aktiviert aktiviert werden. werden. Vitotronic 100, Typ GC1B und GC4B und Vitotronic 300-K Schalten Sie den Schornsteinfeger-Prüf- ■ Mischer bleiben in Regelfunktion schalter an beiden Regelungen (siehe ■ Die Regelung der Kesselwassertem- Kapitel „Bedienelemente“) in Stellung... -
Seite 45: Was Ist Zu Tun? Räume Zu Kalt
(Haussicherung). Regelung oder Fernbedienung ist falsch Prüfen und korrigieren Sie ggf. die Ein- eingestellt. stellungen: ■ An allen Vitotronic 100: „ “ muss eingestellt sein (siehe Seite 19). ■ An der Vitotronic 300-K: – „Heizen und Warmwasser“ muss für den Heizkreis eingestellt sein... -
Seite 46: Räume Zu Warm
(siehe Kapitel „Bedienelemente“). Sie die Meldung (siehe Seite 41). Benachrichtigen Sie ggf.den Heizungs- fachbetrieb. Symbol „ “ wird an der Vitotronic 100 Fragen Sie die Art der Störung ab, notie- angezeigt. ren Sie den Störungscode und quittieren Sie die Meldung (siehe Seite 41). -
Seite 47: Kein Warmes Wasser
Was ist zu tun? Räume zu warm (Fortsetzung) Ursache Behebung Symbol „ “ wird an der Vitotronic 100 Fragen Sie die Art der Störung ab, notie- angezeigt. ren Sie den Störungscode und quittieren Sie die Meldung (siehe Seite 41). Benachrichtigen Sie ggf. den Heizungs- fachbetrieb. -
Seite 48: Warmwasser Zu Heiß
(siehe Kapitel „Bedienelemente“). Sie die Meldung (siehe Seite 41). Benachrichtigen Sie ggf. den Heizungs- fachbetrieb. Symbol „ “ wird an der Vitotronic 100 Fragen Sie die Art der Störung ab, notie- angezeigt. ren Sie den Störungscode und quittieren Sie die Meldung (siehe Seite 41). -
Seite 49: Off" Wird An Der Vitotronic 100 Angezeigt
Was ist zu tun? „OFF“ wird an der Vitotronic 100 angezeigt Ursache Behebung Das Betriebsprogramm ist aktiviert oder Stellen Sie das Betriebsprogramm der Heizkessel ist extern ausgeschaltet. ein. Benachrichtigen Sie ggf. den Heizungs- fachbetrieb.. „ë“ wird an der Vitotronic 100 angezeigt... -
Seite 50: Externe Aufschaltung" Wird An Der Vitotronic 300-K Angezeigt
Was ist zu tun? „Externe Aufschaltung“ wird an der Vitotronic 300-K angezeigt Ursache Behebung Das Betriebsprogramm, das an der Eine Behebung ist nicht erforderlich. Regelung eingestellt ist, wurde durch ein externes Schaltgerät umgeschaltet. „Zentralbedienung“ wird an der Vitotronic 300-K angezeigt Ursache Behebung Die Einstellung des Betriebs- bzw. -
Seite 51: Instandhaltung
Instandhaltung Instandhaltung Reinigung Die Geräte können Sie mit einem han- Die Bedienfront können Sie mit einem delsüblichen Haushaltsreiniger (kein Microfasertuch reinigen. Scheuermittel) reinigen. Inspektion und Wartung Die Inspektion und Wartung einer Hei- Die Innenreinigung des Warmwasser- zungsanlage sind durch die Energieein- Speichers einschließlich der Trinkwas- sparverordnung und die Normen seranschlüsse darf nur von einem aner-... - Seite 52 ■ Bei rückspülbaren Filtern alle 2 Monate rückspülen. Beschädigte Anschlussleitungen Falls Anschlussleitungen des Geräts oder des extern verbauten elektrischen Zubehörs beschädigt sind, müssen diese durch besondere Anschlussleitun- gen ersetzt werden. Bei Austausch aus- schließlich Viessmann Leitungen ver- wenden. Benachrichtigen Sie dazu Ihren Heizungsfachbetrieb.
-
Seite 53: Anhang
Anhang Menü-Übersicht Vitotronic 300-K Erweitertes Menü... -
Seite 54: Abfragemöglichkeiten Im Erweiterten Menü
Anhang Menü-Übersicht Vitotronic 300-K (Fortsetzung) Abfragemöglichkeiten im erweiterten Menü Hinweis Je nach Ausstattung Ihrer Heizungsanlage sind nicht alle der aufgeführten Abfragen möglich. Für die mit gekennzeichneten Informationen, können Sie detailliertere Angaben abfragen. Allgemein Heizkreis 1 (HK1) „Außentemperatur“ „Betriebsprogramm“ ■ „Estrichfunktion“ „Kesselfolge“... -
Seite 55: Menü-Übersicht Vitotronic 300-K
Anhang Menü-Übersicht Vitotronic 300-K (Fortsetzung) Heizkreis 2, 3 (HK2, HK3) Solar „Betriebsprogramm“ „Kollektortemp.“ ■ „Estrichfunktion“ „Warmwasser-Solar“ ■ „Externe Aufschaltung“ „Solarkreispumpe“ (Betriebsstun- ■ „Ferienprogramm“ den) ■ „Externes Programm“ „Solarenergie Histogr.“ ■ „Partybetrieb“ „Solarenergie“ ■ „Sparbetrieb“ „Solarkreispumpe“ (Ein/Aus) ■ „Heizen und Warmwasser“ oder ■... -
Seite 56: Begriffserklärungen
Anhang Begriffserklärungen Absenkbetrieb (reduzierter Heizbe- Sie können folgende Betriebspro- trieb) gramme wählen: ■ „Heizen und Warmwasser“ Siehe „Reduzierter Heizbetrieb“. Die Räume werden beheizt, das Trink- wasser wird erwärmt (Winterbetrieb). Bautrocknung ■ „Nur Warmwasser“ Das Trinkwasser wird erwärmt, keine Ihr Heizungsfachbetrieb kann z.B. für Raumbeheizung (Sommerbetrieb). - Seite 57 Anhang Begriffserklärungen (Fortsetzung) Erweiterungssatz für Heizkreis mit Hinweis Mischer Falls in Ihrer Heizungsanlage Heizkreise mit Mischer vorhanden sind, ist die Vor- Baugruppe (Zubehör) zur Regelung lauftemperatur für den Heizkreis ohne eines Heizkreises mit Mischer. Mischer um eine eingestellte Differenz Siehe „Mischer“. höher als die Vorlauftemperatur für die Heizkreise mit Mischer.
- Seite 58 Anhang Begriffserklärungen (Fortsetzung) Neigung -5 -10 -15 -20 Außentemperatur in °C Beispiel: Für Außentemperatur −14°C: A Fußbodenheizung, Neigung 0,2 bis B Niedertemperaturheizung, Neigung 0,8 bis 1,6 C Heizungsanlage mit Kesselwasser- temperatur über 75 °C, Neigung 1,6 bis 2,0...
- Seite 59 Anhang Begriffserklärungen (Fortsetzung) Werkseitig sind die Neigung = 1,4 und Isttemperatur das Niveau = 0 eingestellt. Aktuelle Temperatur zum Zeitpunkt der Abfrage; z.B. Warmwassertemperatur- Istwert. Mischer Ein Mischer mischt das im Heizkessel erwärmte Wasser mit dem aus dem Heizkreis zurückfließenden abgekühlten Wasser.
- Seite 60 Anhang Begriffserklärungen (Fortsetzung) Raumluftabhängiger Betrieb Die Solarkreispumpe befördert das abgekühlte Wärmeträgermedium aus Die Verbrennungsluft wird aus dem dem Wärmetauscher des Warmwasser- Raum angesaugt, in dem der Heizkessel Speichers in die Kollektoren. aufgestellt ist. Solltemperatur Raumluftunabhängiger Betrieb Vorgegebene Temperatur, die erreicht Die Verbrennungsluft wird von außer- werden soll;...
- Seite 61 Anhang Begriffserklärungen (Fortsetzung) Witterungsgeführter Betrieb Im witterungsgeführten Betrieb wird die Heizungsvorlauftemperatur in Abhän- gigkeit von der Außentemperatur gere- gelt. Dadurch wird nicht mehr Wärme erzeugt, als benötigt wird, um die Räume mit der von Ihnen eingestellten Raum- Solltemperatur zu beheizen. Die Außentemperatur wird von einem im Außenbereich des Gebäudes ange- brachten Sensor erfasst und an die...
-
Seite 62: Stichwortverzeichnis
■ Nur Warmwasser......60 Abschaltbetrieb....19, 25, 32, 56 ■ Raumbeheizung......22 Absenkbetrieb......56, 60 ■ Warmwasserbereitung....29 Anzeigeelemente Betriebsprogramm-Umschaltung..50 ■ Vitotronic 100, Typ GC1B....17 Betriebsstatus........56 ■ Vitotronic 100, Typ GC4B....17 Betriebsstunden zurücksetzen..38, 40 ■ Vitotronic 100, Typ HC1B....18 Betriebszustände abfragen....38 ■ Vitotronic 300-K......18 Brennerstarts zurücksetzen..38, 40 Ausschalten Brennstoffverbrauch zurückset-... - Seite 63 Stichwortverzeichnis Stichwortverzeichnis (Fortsetzung) Erweitertes Menü Helligkeit einstellen......34 ■ Bedienung........14 Hilfe............13 Erweiterungssatz.......57 Estrichfunktion........56 Externe Aufschaltung......50 Inbetriebnahme........7 Externes Programm......50 Informationen ■ abfragen.........38 Inspektion...........51 Ferienprogramm Instandhaltung........51 ■ abbrechen........28 Isttemperatur........59 ■ einschalten........27 Ist-Temperatur abfragen....38 ■ löschen...........28 Fernbedienung........9 Fertigstellungsanzeige......7 Kesselfolge einstellen......34 Filter...........60 Komfortfunktion........26 Frostschutzüberwachung...7, 19, 25, 32 Kontrast einstellen......34 Gerät einschalten.......19 Manometer.........19...
- Seite 64 ■ abfragen.........41 ■ ausschalten........25 ■ aufrufen (quittierte)....42, 43 ■ Betriebsprogramm......22 ■ quittieren.........41 ■ einschalten........21 Stromausfall.........8 ■ erforderliche Einstellungen.....21 Symbole im Display, Vitotronic 100. . .11 ■ Heizkreis auswählen.......21 ■ Raumtemperatur......22 ■ Werkseinstellung......7 Tagtemperatur (normale Raumtempera- ■ Zeitphase löschen......24 tur)............7 ■ Zeitprogramm.........23 Tasten..........10, 12...
- Seite 65 Stichwortverzeichnis Stichwortverzeichnis (Fortsetzung) Winterzeitumstellung......7 Warmwasserbereitung Witterungsgeführter Betrieb....61 ■ ausschalten........32 Wo Sie bedienen........9 ■ Betriebsprogramm......29 ■ einschalten........29 ■ erforderliche Einstellungen.....29 Zeitphase ■ Warmwassertemperatur....29 ■ Raumbeheizung, einstellen....23 ■ Werkseinstellung......7 ■ Raumbeheizung, löschen....24 ■ Zeitprogramm.........30 ■ Warmwasserbereitung, einstellen. .30 ■ Zeitprogramm Zirkulationspumpe...31 ■ Warmwasserbereitung, löschen..31 Warmwasserbereitung außerhalb des ■...
-
Seite 68: Gültigkeitshinweis
7441810 7441811 7441816 7441817 Ihr Ansprechpartner Für Rückfragen oder Wartungs- und Instandsetzungsarbeiten an Ihrer Heizungsan- lage wenden Sie sich bitte an Ihren Heizungsfachbetrieb. Heizungsfachbetriebe in Ihrer Nähe finden Sie z.B. unter www.viessmann.de im Internet. Viessmann Werke GmbH&Co KG D-35107 Allendorf...
