Übersicht der elektrischen Anschlüsse
Gefahr
Unsachgemäß ausgeführte Verdrahtungen kön-
nen zu gefährlichen Verletzungen durch elektri-
schen Strom und zu Geräteschäden führen.
Das Verlagern von Adern in den benachbarten
Spannungsbereich durch folgende Maßnahmen
verhindern:
Kleinspannungsleitungen < 42 V und Leitun-
gen
42 V/230 V~ getrennt voneinander ver-
>
legen.
Leitungen direkt vor den Anschlussklemmen
möglichst kurz abmanteln und dicht an den
zugehörigen Klemmen bündeln.
Leitungen mit Leitungsbindern fixieren.
52
M2
20
M2
2
52
M3
20
M3
2
M3
A

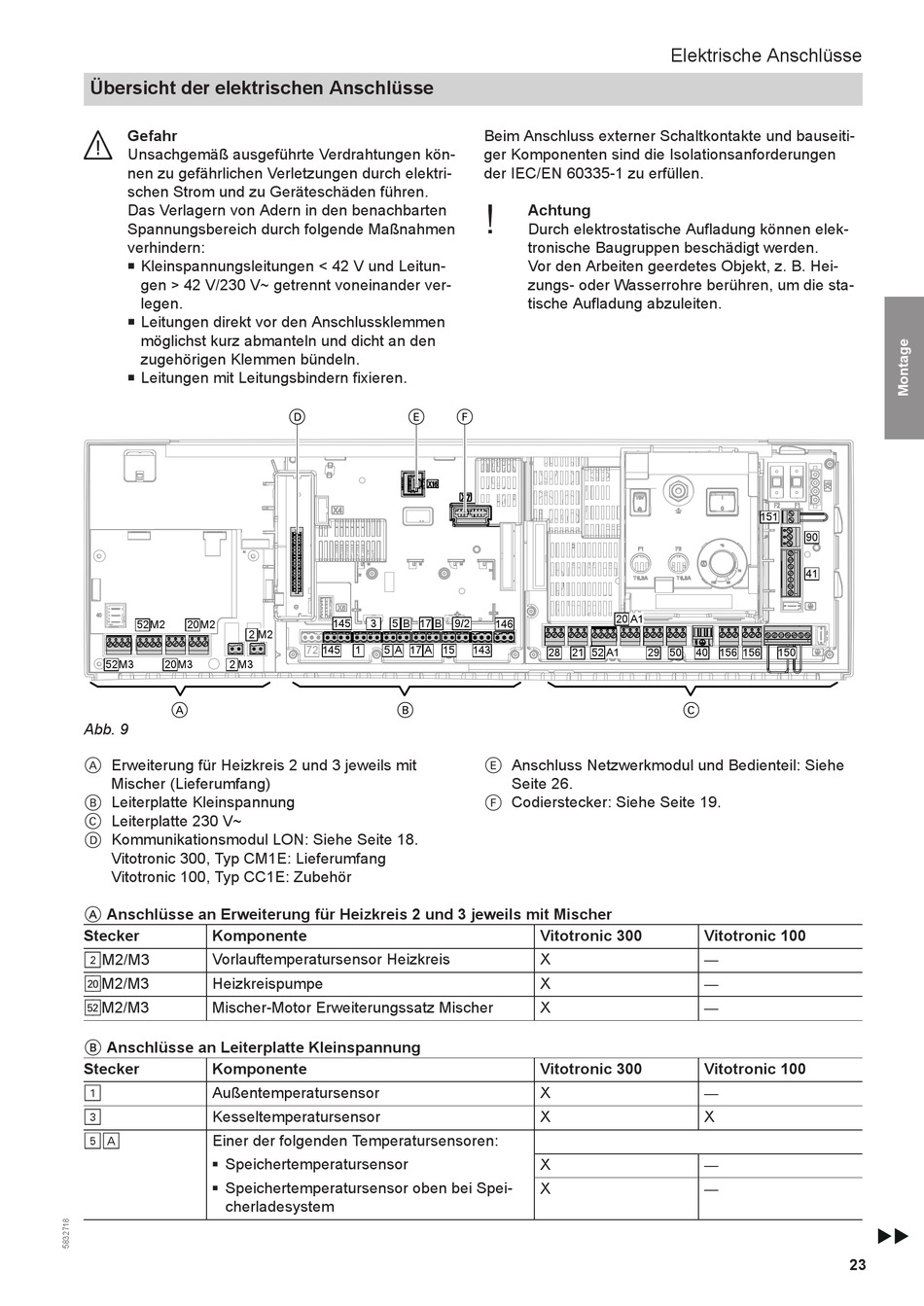

Abb. 9
Erweiterung für Heizkreis 2 und 3 jeweils mit
A
Mischer (Lieferumfang)
Leiterplatte Kleinspannung
B
Leiterplatte 230 V~
C
Kommunikationsmodul LON: Siehe Seite 18.
D
Vitotronic 300, Typ CM1E: Lieferumfang
Vitotronic 100, Typ CC1E: Zubehör
Anschlüsse an Erweiterung für Heizkreis 2 und 3 jeweils mit Mischer
A
Stecker
Komponente
M2/M3
Vorlauftemperatursensor Heizkreis
?
M2/M3
Heizkreispumpe
M2/M3
Mischer-Motor Erweiterungssatz Mischer
gS
Anschlüsse an Leiterplatte Kleinspannung
B
Stecker
Komponente
Außentemperatursensor
!
Kesseltemperatursensor
§
Einer der folgenden Temperatursensoren:
%A
Speichertemperatursensor
Speichertemperatursensor oben bei Spei-
cherladesystem
D
E
145
3
5 B
17
M2
72
145
1
5 A
17 A
B
Beim Anschluss externer Schaltkontakte und bauseiti-
ger Komponenten sind die Isolationsanforderungen
der IEC/EN 60335-1 zu erfüllen.
!
Achtung
Durch elektrostatische Aufladung können elek-
tronische Baugruppen beschädigt werden.
Vor den Arbeiten geerdetes Objekt, z. B. Hei-
zungs- oder Wasserrohre berühren, um die sta-
tische Aufladung abzuleiten.
F
B
9/2
146
15
143
28
21
52 A1
Anschluss Netzwerkmodul und Bedienteil: Siehe
E
Seite 26.
Codierstecker: Siehe Seite 19.
F
Vitotronic 300
X
X
X
Vitotronic 300
X
X
X
X
Elektrische Anschlüsse
151
20 A1
29 50
40 156 156
156
150
C
Vitotronic 100
Vitotronic 100
X
90
41
23
