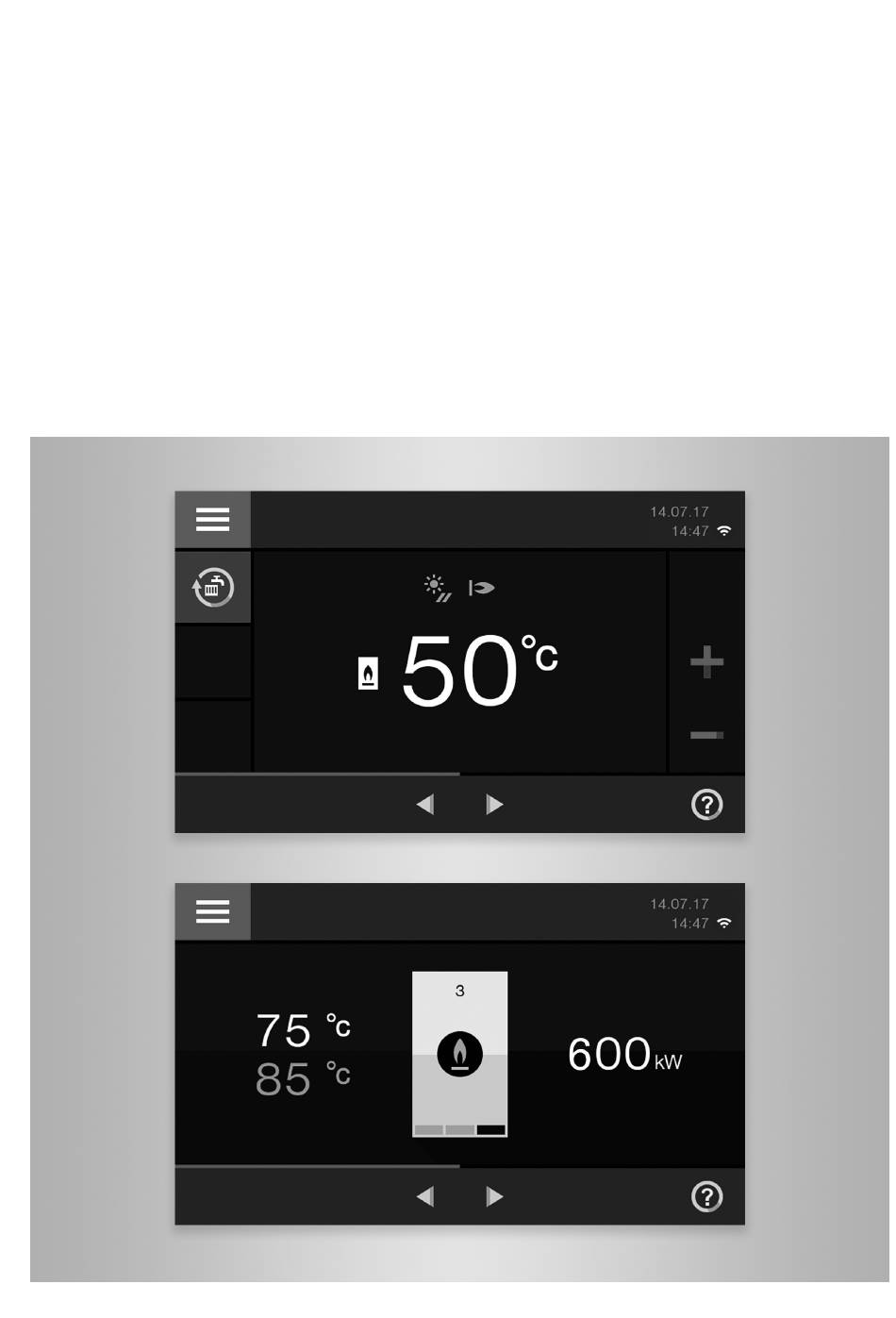

Seite 1 VIESMANN Montage- und Serviceanleitung für die Fachkraft Vitotronic 100 Typ CC1E Regelung für den Betrieb mit konstanter Kesselwassertemperatur in einer Ein- ■ kesselanlage ■ Regelung für den Betrieb mit konstanter Kesselwassertemperatur in einer Mehr- kesselanlage mit übergeordneter Fremdregelung Mit Regelung BASE E VITOTRONIC 100 Bitte aufbewahren! 5832714 DE...
Seite 2: Erläuterung Der Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bitte befolgen Sie diese Sicher- heitshinweise genau, um Gefahren und Schäden für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Gefahr Hinweis Dieses Zeichen warnt vor Perso- Angaben mit dem Wort Hinweis enthal- nenschäden. ten Zusatzinformationen. Achtung Dieses Zeichen warnt vor Sach- und Umweltschäden.
Seite 3: Sicherheitshinweise
■ beeinträchtigen und die Gewähr- Brenner, Abgassystem und Ver- leistung einschränken. rohrung nicht berühren. Bei Austausch ausschließlich Achtung Viessmann Originalteile oder von Durch elektrostatische Entladung Viessmann freigegebene Ersatz- können elektronische Baugruppen teile verwenden. beschädigt werden. Vor den Arbeiten geerdete Objekte berühren, z.
Seite 4: Verhalten Bei Abgasgeruch
Sicherheitshinweise Sicherheitshinweise (Fortsetzung) Sicherheitshinweise für den Betrieb der Anlage Verhalten bei Gasgeruch Gefahr Bei Wasseraustritt aus dem Gerät Gefahr besteht die Gefahr von Verbrühun- Austretendes Gas kann zu Explosi- gen. onen führen, die schwerste Verlet- Heißes Heizwasser nicht berühren. zungen zur Folge haben. Nicht rauchen! Offenes Feuer und Kondenswasser ■...
Seite 5 Sicherheitshinweise Sicherheitshinweise (Fortsetzung) Abluftgeräte Gefahr Gleichzeitiger Betrieb des Heizkes- Bei Betrieb von Geräten mit Abluftfüh- sels mit Geräten mit Abluftführung rung ins Freie (Dunstabzugshauben, ins Freie kann durch Rückstrom Abluftgeräte, Klimageräte) kann durch von Abgasen lebensbedrohende die Absaugung ein Unterdruck entste- Vergiftungen zur Folge haben.
Seite 6: Inhaltsverzeichnis
Pumpen 400 V~ .................. 24 ■ Stellglieder anschließen ................. 24 Sammelstörmeldeeinrichtung anschließen ..........24 Wechselstrombrenner anschließen ............25 Öl-/Gas-Gebläsebrenner ..............25 ■ Viessmann Matrix-Brenner für Vitocrossal ......... 26 ■ Drehstrombrenner anschließen ............. 27 Sicherheitskette potenzialfrei .............. 27 ■ Sicherheitskette nicht potenzialfrei ............. 28 ■...
Seite 7 Inhaltsverzeichnis Inhaltsverzeichnis 6. Externe Funktionen Übersicht externe Funktionen ..............43 — Mehrkesselanlage Externes Umschalten stufiger/modulierender Brenner ......43 Externe Regelung anschließen .............. 44 Einstellungen ..................44 ■ Externe Anforderung Heizkessel über Erweiterung EA1 ....44 ■ Externe Anforderung über Schaltkontakte .......... 47 ■...
Seite 8 ....67 ■ 87 Beginn Winterzeit: Tag der gewählten Woche ......67 ■ 93 Schornsteinfeger-Prüffunktion und Wartungsanzeige ....67 ■ 98 Viessmann Anlagennummer ............68 ■ 9C Überwachung LON-Teilnehmer ............. 68 ■ Heizkessel ..................... 68 02 Brennertyp ................68 ■...
Seite 9 Inhaltsverzeichnis Inhaltsverzeichnis 0C Speichertemperatur-Sollwert zur Nachheizunterdrückung ■ Solar ....................76 0D Ausschaltpunkt der Speicherbeheizung bei 2 Speichertempera- ■ tursensoren ..................76 0E Einschaltpunkt der Speicherbeheizung bei 2 Speichertempera- ■ tursensoren ..................77 0F Laufzeit Stellantrieb Mischventil Wärmetauscher-Set ....77 ■ 11 Laufzeit sekundäre Speicherladepumpe Wärmetauscher-Set ..
Seite 10 Inhaltsverzeichnis Inhaltsverzeichnis 30 Kurzschluss Kesseltemperatursensor ........... 88 ■ 38 Unterbrechung Kesseltemperatursensor ........89 ■ 3A LAN-Hardwarefehler ..............89 ■ 3B LAN-Systemfehler ................. 89 ■ 50 Kurzschluss Speichertemperatursensor 1 ........89 ■ 51 Kurzschluss Speichertemperatursensor 2 ........89 ■ 52 Kurzschluss Temperatursensor Puffer/Hydraulische Weiche ..90 ■...
Seite 11 Inhaltsverzeichnis Inhaltsverzeichnis (Fortsetzung) Störungen ohne Störungsanzeige ............99 ■ Temperatursensoren prüfen ..............99 Kessel-, Speicher-, Puffertemperatursensor, Temperatursensor hyd- ■ raulische Weiche, Rücklauftemperatursensor (Sensor Therm-Con- trol) ..................... 99 Abgastemperatursensor ..............100 ■ Sicherungen prüfen ................101 12. Funktionsbeschreibung Regelung der Kesselwassertemperatur ..........102 Kurzbeschreibung ................102 ■...
Seite 12: Haftung
Es besteht keine Haftung für entgangenen Gewinn, Es gelten die Allgemeinen Verkaufsbedingungen von ausgebliebene Einsparungen, mittelbare oder unmittel- Viessmann, die in der jeweils aktuellen Viessmann bare andere Folgeschäden, die aus der Benutzung der Preisliste enthalten sind. Vitocom oder den entsprechenden Internet-Services Für die Nutzung von Vitoguide gelten die Datenschutz-...
Seite 13: Information
Information Entsorgung der Verpackung Verpackungsabfälle gemäß den gesetzlichen Festle- gungen der Verwertung zuführen. DE: Nutzen Sie das von Viessmann organisierte Ent- sorgungssystem. AT: Nutzen Sie das gesetzliche Entsorgungssystem ARA (Altstoff Recycling Austria AG, Lizenznum- mer 5766). CH: Verpackungsabfälle werden vom Heizungs-/ Lüftungsfachbetrieb entsorgt.
Seite 14: Produktinformation
Einsatz in einer Mehrkesselanlage mit übergeordne- Bei Einkesselanlagen erfolgt die Raumbeheizung und ter Fremdregelung Warmwasserbereitung mit konstanter Vorlauftempera- Für Mehrkesselanlagen mit Viessmann Kaskadenrege- tur. Dabei entspricht die Vorlauftemperatur der einge- lungen Vitotronic 300 wird diese Anleitung nicht benö- stellten Kesselwassertemperatur.
Seite 15: Montageablauf
Montageablauf Kommunikationsmodul LON montieren (Zubehör) Einzustellende Parameter bei der Erstinbetriebnahme: Siehe Kapitel „Regelung in LON einbinden“. Abb. 1 Codierstecker einstecken Nur den im Lieferumfang des Heizkessels enthaltenen Codierstecker einsetzen. Abb. 2 Hinweis Zuordnung Codierstecker Heizkessel: Siehe www.vitotronic.info Sicherheitstemperaturbegrenzer umstellen (falls erforderlich) Der Sicherheitstemperaturbegrenzer ist im Ausliefe- rungszustand auf 110 °C eingestellt.
Seite 16: Beispiel: Umstellung Auf 100 °C
Montageablauf Sicherheitstemperaturbegrenzer umstellen (falls… (Fortsetzung) Beispiel: Umstellung auf 100 °C °C Abb. 3 Temperaturregler umstellen (falls erforderlich) Der Temperaturregler ist im Auslieferungszustand auf 95 °C eingestellt. Achtung Zu hohe Trinkwassertemperaturen können den Speicher-Wassererwärmer beschädigen. Beim Betrieb mit einem Speicher-Wassererwär- mer darf die max. zulässige Wassertemperatur nicht überschritten werden.
Seite 17: Regelungsvorderteil Anbauen
Montageablauf Regelungsvorderteil anbauen Abb. 5 Achtung Die Demontage des Bedienteils mit Werkzeug kann zu Kratzern auf dem Bedienteil führen. Bedienteil bei geöffneter Regelung von innen herausdrücken. Regelung öffnen Abb. 6...
Seite 18: Leitungen Einführen Und Zugentlasten
Montageablauf Leitungen einführen und zugentlasten Regelung auf dem Heizkessel montiert: ■ Leitungen von unten durch das Vorderblech des Heizkessels in den Anschlussraum der Regelung führen. ■ Regelung seitlich am Heizkessel montiert: Leitungen von unten aus dem Leitungskanal in die Regelung führen. Abb.
Seite 19: Elektrische Anschlüsse
Elektrische Anschlüsse Übersicht der elektrischen Anschlüsse Gefahr Beim Anschluss externer Schaltkontakte und bauseiti- Unsachgemäß ausgeführte Verdrahtungen kön- ger Komponenten sind die Isolationsanforderungen nen zu gefährlichen Verletzungen durch elektri- der IEC/EN 60335-1 zu erfüllen. schen Strom und zu Geräteschäden führen. Das Verlagern von Adern in den benachbarten Achtung Spannungsbereich durch folgende Maßnahmen Durch elektrostatische Aufladung können elek-...
Seite 20 Elektrische Anschlüsse Übersicht der elektrischen Anschlüsse (Fortsetzung) Stecker Komponente Einkesselanlage Mehrkesselanlage Einer der folgenden Temperatursensoren: Temperatursensor Speicherladesystem — ■ Rücklauftemperatursensor T2 ■ Externe Anforderung Externe Anforderung KM-BUS-Teilnehmer Externes Umschalten stufiger/modulieren- der Brenner Externe Anforderung Weitere externe Funktionen über Erweiterung EA1: ■...
Seite 21: Netzwerkmodul Anschließen
Elektrische Anschlüsse Übersicht der elektrischen Anschlüsse (Fortsetzung) Stecker Komponente Einkesselanlage Mehrkesselanlage Folgende Funktionen: aBÖ Externe Sicherheitseinrichtung ■ Provisorischer Brennerbetrieb ■ Sicherheitskette (potenzialfrei) Netzanschluss für Zubehör Netzwerkmodul anschließen Abb. 9 Anschlussleitung Netzwerkmodul und Bedienteil Sensoren anschließen Abb. 10...
Seite 22: Pumpen Anschließen
Elektrische Anschlüsse Sensoren anschließen (Fortsetzung) Anschlüsse an Leiterplatte Kleinspannung Stecker Komponente Einkesselanlage Mehrkesselanlage Kesseltemperatursensor § Einer der folgenden Temperatursensoren: Speichertemperatursensor — ■ Speichertemperatursensor oben bei ■ — Speicherladesystem Speichertemperatursensor unten bei Spei- — cherladesystem Folgende Temperatursensoren: Temperatursensor hydraulische Weiche ■ —...
Seite 23: Pumpen 230 V
Elektrische Anschlüsse Pumpen anschließen (Fortsetzung) Pumpen 230 V~ Nennstrom: 4(2) A~ Abb. 11 Pumpe Zur Regelung Pumpen 230 V~ mit Stromaufnahme größer 2 A oder Hocheffizienz-Umwälzpumpen Pumpen mit Schalteingang Pumpen ohne Schalteingang N PE Extern N PE EIN/AUS Abb. 12 Abb.
Seite 24: Pumpen 400 V
Elektrische Anschlüsse Pumpen anschließen (Fortsetzung) Pumpen 400 V~ Nennstrom für die Ansteuerung des Schützes: 4(2) A~ L1 L2 L3 N PE Abb. 14 Pumpe Zur Regelung Schütz Stellglieder anschließen Anschlüsse an Leiterplatte 230 V~ Stecker Komponente Einkesselanlage Mehrkesselanlage Eine der folgenden Funktionen: Motor-Drosselklappe ■...
Seite 25: Wechselstrombrenner Anschließen
Elektrische Anschlüsse Sammelstörmeldeeinrichtung anschließen (Fortsetzung) Nennspannung 230 V~ Nennstrom Max. 4(2) A~ Abb. 16 Wechselstrombrenner anschließen Öl-/Gas-Gebläsebrenner ■ Die Brennerleitungen sind im Lieferumfang des Wär- Signal-Flussrichtung: meerzeugers enthalten. Regelung Brenner → ■ Brenner nach DIN 4791 anschließen. Signal-Flussrichtung: ■ Max. Stromaufnahme 6 (3) A Brenner Regelung →...
Seite 26: Viessmann Matrix-Brenner Für Vitocrossal
Elektrische Anschlüsse Wechselstrombrenner anschließen (Fortsetzung) Signal-Flussrichtung: Brenner ohne Stecker Regelung Brenner Gegenstecker von Viessmann oder vom Brennerher- → Signal-Flussrichtung: steller montieren. Brennerleitungen anschließen. Brenner Regelung → Farbkennzeichnung nach IEC 60757: BK Schwarz BN Braun BU Blau Viessmann Matrix-Brenner für Vitocrossal ■...
Seite 27: Drehstrombrenner Anschließen
Elektrische Anschlüsse Drehstrombrenner anschließen Sicherheitskette potenzialfrei Hinweis Ggf. muss am Brenner eine Brücke von einem Außen- leiter zur Steuerspannung entfernt werden. Unbedingt die Angaben des Brennerherstellers beachten! Abb. 21 Regelung Grundlast/Voll-Last Hauptschütz (bauseits) Netzanschluss der Regelung fÖ Drehstrombrenner Brenner, 1. Stufe Drehstrom-Spannungsversorgung Brenner Brenner, 2.
Seite 28: Sicherheitskette Nicht Potenzialfrei
Elektrische Anschlüsse Drehstrombrenner anschließen (Fortsetzung) Sicherheitskette nicht potenzialfrei Hinweis Ggf. muss am Brenner eine Brücke von einem Außen- leiter zur Steuerspannung entfernt werden. Unbedingt die Angaben des Brennerherstellers beachten! Abb. 22 Regelung Grundlast/Voll-Last Hauptschütz (bauseits) Netzanschluss der Regelung fÖ Drehstrombrenner Brenner, 1.
Seite 29: Modulierenden Brenner Anschließen, Einkesselanlage
Elektrische Anschlüsse Modulierenden Brenner anschließen, Einkesselanlage Anschluss an Niedertemperaturheizkessel mit bauseitigem Modulationsregler Stecker von Vitotronic 100 am Brenner anschlie- ■ ßen. ■ Stecker von Vitotronic 100 über Modulationsreg- lÖ ler (bauseits) zum Stecker am Brenner lÖ An der übergeordneten Regelung mit Modulations- ■...
Seite 30: Modulierenden Brenner Anschließen, Mehrkesselanlage
Elektrische Anschlüsse Modulierenden Brenner anschließen,… (Fortsetzung) T7T8 B4 S3 T2 T1 N Abb. 24 Stecker zur Regelung Brennerleistung erhöhen (Modulationsregler). Brenner mit Grundlast EIN Stecker zum Brenner Brennerleistung verringern (Modulationsregler). Farbkennzeichnung nach IEC 60757 BK Schwarz BN Braun BU Blau Modulierenden Brenner anschließen, Mehrkesselanlage Anschluss an Niedertemperaturheizkessel mit bauseitigem Modulationsregler ■...
Seite 31: Anschluss An Vitocrossal Mit Bauseitigem Modulationsregler
Elektrische Anschlüsse Modulierenden Brenner anschließen,… (Fortsetzung) T1 T2 S3 B4 T6 T7 T8 Abb. 25 Stecker zur Regelung Brennerleistung verringern (Modulationsregler). Kesselfreigabe Brennerleistung erhöhen (Modulationsregler). Drosselklappe AUF oder ZU Stecker zum Brenner Brenner mit Grundlast EIN Farbkennzeichnung nach IEC 60757 BK Schwarz BN Braun BU Blau...
Seite 32: Externe Sicherheitseinrichtungen Anschließen
Elektrische Anschlüsse Modulierenden Brenner anschließen,… (Fortsetzung) T7T8 B4 S3 T2 T1 N Abb. 26 Stecker zur Regelung Brennerleistung verringern (Modulationsregler). Kesselfreigabe Brennerleistung erhöhen (Modulationsregler). Drosselklappe AUF oder ZU Stecker zum Brenner Brenner mit Grundlast EIN Farbkennzeichnung nach IEC 60757 BK Schwarz BN Braun BU Blau Externe Sicherheitseinrichtungen anschließen...
Seite 33: Provisorischer Brennerbetrieb
Abb. 28 Brücke „TR“ „EIN/TR“ – LON-Verbindung herstellen Das Viessmann LON ist für die BUS-Topologie „Linie“ Die Übertragungsentfernungen bei LON sind von den mit beidseitigem Abschlusswiderstand (Zubehör) aus- elektrischen Eigenschaften der Leitung abhängig. Des- gelegt. halb dürfen nur die vorgegebenen Leitungstypen ver- wendet werden.
Seite 34: Anschlussbeispiele
Pos. Bezeichnung Kessel- und Heizkreisregelung oder Vitocontrol LON-Teilnehmer, z. B. Heizkreisregelung Vitocom oder Vitogate Abschlusswiderstand (2 Stück) Integriert in Viessmann Geräte mit nur einer LON-Schnittstelle LON-Verbindungsleitung, 7 m lang LON-Kupplung LON-Verbindungsstecker (2 Stück) Anschlussleitung LON-Anschlussdose (2 Stück) LON-Teilnehmer mit integriertem Abschlusswiderstand immer am Anfang oder Ende des LON anordnen: ■...
Seite 35: Netzanschluss
Elektrische Anschlüsse Netzanschluss Trennvorrichtungen für nicht geerdete Leiter Gefahr ■ Der Hauptschalter oder „Notaus“ muss gleichzeitig Fehlende Erdung von Komponenten der Anlage alle nicht geerdeten Leiter mit min. 3 mm Kontaktöff- kann bei einem elektrischen Defekt zu gefährli- nungsweite vom Netz trennen. chen Verletzungen durch elektrischen Strom ■...
Seite 36: Netzanschluss Der Regelung
Elektrische Anschlüsse Netzanschluss (Fortsetzung) Netzanschluss der Regelung 1. Prüfen, ob Zuleitung zur Regelung vorschriftsmä- ßig abgesichert ist. 2. Netzanschlussleitung im Anschlusskasten und an Stecker anklemmen (bauseits). fÖ 3. Stecker in Regelung einstecken. fÖ Abb. 30 Netzspannung 230 V~ Sicherung 16 A Hauptschalter, 2-polig (bauseits) Anschlusskasten (bauseits) Netzanschluss der Regelung über Netzfiltereinheit...
Seite 37 Elektrische Anschlüsse Netzanschluss (Fortsetzung) 1. Prüfen, ob Zuleitung zur Netzfiltereinheit vor- 4. Stecker fÖ und Stecker der Anschlussleitung schriftsmäßig abgesichert ist. der Netzfiltereinheit in entsprechende Buchse der Regelung einstecken. 2. Netzanschlussleitung im Anschlusskasten und an Stecker anklemmen (bauseits). fÖ 3. Stecker fÖ...
Seite 38: Externe Funktionen - Ein-Übersicht Externe Funktionen
Externe Funktionen Einkesselanlage — Übersicht externe Funktionen Anschlüsse an Leiterplatte Kleinspannung Funktion Stecker/Kontakt Seite Externes Umschalten stufiger/modulierender Brenner Externe Anforderung oder oder Anschlüsse an Erweiterung EA1 Funktion Stecker/Kontakt Seite Externe Anforderung DE1, DE2 oder DE3 oder 0 bis 10-V-Eingang Externes Sperren DE1, DE2 oder DE3 Externes Umschalten stufiger/modulierender Brenner Achtung...
Seite 39: Externe Funktionen - Einkesselanlage
Externe Funktionen — Einkesselanlage Externes Sperren (Fortsetzung) Funktion Externes Sperren Regelung Erweiterung EA1 Anschluss DE1, DE2 oder DE3 Potenzialfreier Kontakt Erweiterung EA1 Kontakt Geschlossen Regelabschaltung des Brenners ■ ■ Die Beimisch- oder Kesselkreispumpe (falls vorhanden) wird ausgeschaltet. ■ Hinweis Es besteht kein Frostschutz der Heizungsanlage. Offen Der Heizkessel ist freigegeben.
Seite 40: Externe Anforderung Über Schaltkontakte
Externe Funktionen — Einkesselanlage Externe Regelung anschließen (Fortsetzung) Funktion Externe Anforderung Regelung Erweiterung EA1 Anschluss 0 bis 10-V-Eingang DE1, DE2 oder DE3 Hinweis Zwischen Schutzleiter und Minuspol der bauseitigen Spannungsquelle galvanische Trennung sicherstellen. [{{] fÖ 0-10V Ö Potenzialfreier Kontakt Erweiterung EA1 0 bis 1 V Keine Vorgabe für Kesselwasser- Der Brenner des Heizkessels wird lastab- ■...
Seite 41 Externe Funktionen — Einkesselanlage Externe Regelung anschließen (Fortsetzung) 2-stufiger Brenner Funktion Externe Anforderung Externe Anforderung Externes lastabhängiges Brenner 1. Stufe Brenner 1. und 2. Stufe Einschalten Anschluss Stecker Stecker Potenzialfreier Kontakt Potenzialfreier Kontakt Potenzialfreier Kontakt Zur Regelung Stecker der Rege- Stecker der Rege- lung...
Seite 42: Aufschaltung Von Bauseitigen Regelgeräten Über Vitogate
Externe Funktionen — Einkesselanlage Externe Regelung anschließen (Fortsetzung) Niedertemperaturheizkessel Vitocrossal Funktion Externe Brennereinschaltung Grundlast — Kontakt Geschlossen Der Brenner wird mit Grundlast einge- Der Brenner wird mit Grundlast einge- ■ ■ ■ schaltet. schaltet. Die lastabhängige Modulation erfolgt Die lastabhängige Modulation erfolgt über ■...
Seite 43: Externe Funktionen
Externe Funktionen Mehrkesselanlage — Übersicht externe Funktionen Anschlüsse an Leiterplatte Kleinspannung Funktion Stecker/Kontakt Seite Externes Umschalten stufiger/modulierender Brenner Externe Anforderung oder oder Anschlüsse an Erweiterung EA1 Funktion Stecker/Kontakt Seite Externe Anforderung 0 bis 10-V-Eingang ■ Externes Umschalten stufiger/modulierender Brenner Achtung Nicht potenzialfreie Kontakte führen zu Kurz- oder Phasenschluss.
Seite 44: Externe Regelung Anschließen
Externe Funktionen Mehrkesselanlage — Externe Regelung anschließen Einstellungen Parameter in Gruppe „Heizkessel“: ■ „02:1“ für 2-stufigen Brenner – – „02:2“ für modulierenden Brenner ■ Parameter in Gruppe „Allgemein“: – „01:3“ für Mehrkesselanlage mit bauseitiger Kaska- denregelung (Fremdregelung) „01:2“ für Mehrkesselanlage mit bauseitiger Kaska- –...
Seite 45 Externe Funktionen — Mehrkesselanlage Externe Regelung anschließen (Fortsetzung) Ohne zusätzlichen Freigabekontakt Funktion Externe Anforderung Regelung Erweiterung EA1 Anschluss 0 bis 10-V-Eingang Hinweis Zwischen Schutzleiter und Minuspol der bauseitigen Spannungsquelle galvanische Tren- nung sicherstellen. [{{] fÖ 0-10V Ö 0 bis 1 V Heizkessel gesperrt ■...
Seite 46 Externe Funktionen — Mehrkesselanlage Externe Regelung anschließen (Fortsetzung) Mit zusätzlichem Freigabekontakt Funktion Externe Anforderung Regelung Erweiterung EA1 Vitotronic Regelung Anschluss 0 bis 10-V-Eingang Hinweis Zwischen Schutzleiter und Minuspol der bauseitigen Spannungsquelle galvanische Trennung sicherstellen. [{{] 0-10V fÖ Ö Potenzialfreier Kontakt Stecker der Regelung Kontakt...
Seite 47: Externe Anforderung Über Schaltkontakte
Externe Funktionen — Mehrkesselanlage Externe Regelung anschließen (Fortsetzung) Externe Anforderung über Schaltkontakte Achtung Nicht potenzialfreie Kontakte führen zu Kurz- oder Phasenschluss. Der externe Anschluss muss potenzialfrei sein. 2-stufiger Brenner Funktion Externe Anforderung Externe Anforderung Kesselfreigabe, Drossel- Brenner 1. Stufe Brenner 1. und 2. Stufe klappe Anschluss Stecker...
Seite 48 Externe Funktionen — Mehrkesselanlage Externe Regelung anschließen (Fortsetzung) Modulierender Brenner: Niedertemperaturkessel Funktion Externe Brennereinschaltung Grund- Kesselfreigabe, Drosselklappe — last Anschluss Stecker Stecker Potenzialfreier Kontakt Potenzialfreier Kontakt Zur Regelung Stecker der Regelung Kontakt Geschlossen Der Brenner wird mit Grundlast einge- Zuerst wird die Vorwärmfunktion für Folge- ■...
Seite 49: Aufschaltung Von Bauseitigen Regelgeräten Über Vitogate
Externe Funktionen — Mehrkesselanlage Externe Regelung anschließen (Fortsetzung) Modulierender Brenner: Vitocrossal Funktion Externe Brennereinschaltung Grund- Kesselfreigabe, Drosselklappe — last Anschluss Stecker Stecker Potenzialfreier Kontakt Potenzialfreier Kontakt Zur Regelung Stecker der Regelung Kontakt Geschlossen Der Brenner wird mit Grundlast einge- Die Drosselklappe wird geöffnet. ■...
Seite 50: Inbetriebnahme
Inbetriebnahme Anlage in Betrieb nehmen 1. Netzschalter an der Regelung einschalten. 4. Mit bestätigen. Der Inbetriebnahme-Assistent startet automatisch. Das Menü „Inbetriebnahme“ erscheint erneut. Hinweis 5. Mit bestätigen. Bei Erstinbetriebnahme erscheinen die Begriffe in Deutsch. 6. Mit bestätigen, um wesentliche Parameter an die Anlage anzupassen, z.
Seite 51: Regelung An 2-Stufigen Brenner Anpassen
Allgemein Anschluss an Stecker 20A1 54:... Allgemein Anschluss an Stecker 29 55:... Allgemein Anschluss an Stecker 52 98:... Allgemein Viessmann Anlagennummer 9C:... Allgemein Überwachung LON-Teilnehmer 0C:... Heizkessel Funktion Drosselklappe/Rücklauftemperaturre- gelung Hinweis Übersicht aller Parameter: Siehe ab Seite 56 Regelung an 2-stufigen Brenner anpassen 01.
Seite 52: Regelung An Modulierenden Brenner Anpassen
Inbetriebnahme Erforderliche Parameter (Fortsetzung) Parameter Anzeige Einstellung 1 Einstellschritt ≙ 100 kW 09:... Maximalleistung Brenner in 100 kW Hunderter-Stelle der ermittelten Maximalleistung Beispiel: Max. Leistung = 225 kW Hier einstellen = 2 0A:... Grundleistung Brenner Verhältnis von Leistung Brenner 1. Stufe zu max.
Seite 53: Regelung In Lon Einbinden
Vitogate 200: Teilnehmer-Nr. 98 ■ Vitocom: Teilnehmer-Nr. 99 ■ Regelung ist Fehlermanager, Gerät ist Fehlermanager. Parameter „79:1“ Regelung sendet Uhrzeit, Gerät empfängt Uhrzeit. Parameter „7B:1“ Regelung sendet Außentemperatur, — Parameter „97:2“ Viessmann Anlagennummer, — Parameter „98:1“ Fehlerüberwachung LON-Teilnehmer, — Parameter „9C:20“...
Seite 54: Lon-Teilnehmer-Check Durchführen
Inbetriebnahme Regelung in LON einbinden (Fortsetzung) LON-Teilnehmer-Check durchführen Mit dem Teilnehmer-Check wird die Kommunikation 6. Teilnehmer auswählen. Mit Teilnehmer-Check der am Fehlermanager angeschlossenen Geräte einer starten. Anlage geprüft. Im Display erscheint „Teilnehmer ... Check aktiv“. Voraussetzungen: ■ Regelung muss als Fehlermanager parametriert Hinweis sein (Parameter „79:1“...
Seite 55 Inbetriebnahme Ausgänge prüfen (Aktorentest) (Fortsetzung) Displayanzeige Erklärung Alle Aktoren Alle Aktoren sind ausgeschaltet. Brenner Brenner EIN Brenner 1. Stufe 1. Brennerstufe schaltet ein. Brenner 2. Stufe 1. und 2. Brennerstufe schalten ein. Modulierender Brenner Modulierender Brenner fährt auf. Neutral Modulierender Brenner neutral Modulierender Brenner fährt zu.
Seite 56: Parameterebenen
Parameterebenen Parameterebenen Es gibt 2 Parameterebenen: ■ Parameterebene 1 Hier sind die Parameter zusammengestellt, die am häufigsten benötigt werden. Diese Parameter sind mit gekennzeichnet. Parameterebene 2 ■ Hier sind alle Parameter enthalten, auch die der Parameterebene 1. Parameterebenen aufrufen ■ Die Anzeige der Parameter ist abhängig von der 06.
Seite 57: Allgemein
Hinweis Werkseitige Einstellung abhängig von gewählter An- wendung: „Einzelkessel Konstantregelung“ = „01:1“ ■ „Heizkessel in der Kaskade“ = „01:2“ ■ Mehrkesselanlage mit Viessmann LON- 01:2 In Verbindung mit Vitogate 300 Kaskade Mehrkesselanlage mit Fremd-Kaskade 01:3 In Verbindung mit Erweiterung EA1 ■...
Seite 58: Vorlauftemperatur-Sollwert Bei Externer Anforderung
Parameter Allgemein (Fortsetzung) 0B Vorlauftemperatur-Sollwert bei externer Anforderung Anzeige Wert Erläuterungen Begrenzt durch kesselspezifische Parameter 70 °C 0B:70 ... °C 0B:0 bis 0B:127 14 Störmeldemodul 1 Anzeige Wert Erläuterungen Ohne 14:0 14:1 Wird automatisch erkannt. 15 Störmeldemodul 2 Anzeige Wert Erläuterungen Ohne 15:0...
Seite 59: Nachstellzeit Hydraulische Weiche/Pufferspeicher
Parameter Allgemein (Fortsetzung) 22 Nachstellzeit Hydraulische Weiche/Pufferspeicher Anzeige Wert Erläuterungen Wird nur angezeigt, falls Parameter „20:1“ eingestellt ist. Reglernachstellzeit hydraulische Weiche in s. Auslieferungszustand durch den Codierstecker vorge- geben. Je größer die Nachstellzeit, desto genauer, aber lang- samer der Regler. Einstellbar von 10 bis 1990 s 1 Einstellschritt ≙...
Seite 60: Erweiterung Am1
Parameter Allgemein (Fortsetzung) 30 Erweiterung AM1 Anzeige Wert Erläuterungen Ohne 30:0 30:1 Wird automatisch erkannt. 31 Funktion Ausgang A1 an Erweiterung AM1 Anzeige Wert Erläuterungen Wird nur angezeigt, falls Parameter „30:1“ eingestellt ist. Bei Anwendung „Einzelkessel Konstantregelung“ um- stellen: „31:2“ ■...
Seite 61: Nachlaufzeit Neutralisationsanlage Ausgang 2 Am1
Parameter Allgemein (Fortsetzung) 34 Nachlaufzeit Neutralisationsanlage Ausgang 2 AM1 Anzeige Wert Erläuterungen Wird nur angezeigt, falls Parameter „30:1“ einge- ■ stellt ist. Voraussetzung: Parameter „32:3“ muss eingestellt ■ sein. Keine 34:0 ... s 34:0 bis 34:255 40 Erweiterung EA1 Anzeige Wert Erläuterungen Ohne...
Seite 62: Funktion Erweiterung Ea1 Eingang De2
Parameter Allgemein (Fortsetzung) 43 Funktion Erweiterung EA1 Eingang DE2 Anzeige Wert Erläuterungen Wird nur angezeigt, falls Parameter „40:1“ eingestellt ist. Keine 43:0 Betriebsprogramm-Umschaltung 43:1 Nicht einstellen Externe Anforderung mit Vorlauftempera- 43:2 tur-Sollwert Externes Sperren 43:3 Externes Sperren mit Störmeldung 43:4 Externe Störmeldung 43:5 Kurzzeitbetrieb Zirkulationspumpe (Taster)
Seite 63: Sensor 17A
Parameter Allgemein (Fortsetzung) 51 Sensor 17A Anzeige Wert Erläuterungen Nicht vorhanden 51:0 Vorhanden 51:1 Wird automatisch erkannt. 52 Sensor 17B Anzeige Wert Erläuterungen Nicht vorhanden 52:0 Vorhanden 52:1 Wird automatisch erkannt. 53 Anschluss an Stecker 20A1 Anzeige Wert Erläuterungen Hinweis Werkseitige Einstellung abhängig vom Codierstecker Heizkreispumpe 53:0...
Seite 64: Laufzeit Stellantrieb Drosselklappe/Rücklauftemperaturregelung
Parameter Allgemein (Fortsetzung) 56 Laufzeit Stellantrieb Drosselklappe/Rücklauftemperaturregelung Anzeige Wert Erläuterungen 125 s 56:125 ... s 56:5 bis 56:199 57 Nachlaufzeit Beimischpumpe, Kesselkreispumpe oder Verteilerpumpe Anzeige Wert Erläuterungen Nachlaufzeit für Umwälzpumpe an Stecker Hinweis Anschluss Verteilerpumpe nicht möglich 5 min 57:5 Keine 57:0 ...
Seite 65: Kommunikation Lon
Parameter Allgemein (Fortsetzung) 78 Kommunikation LON Anzeige Wert Erläuterungen Wird nur angezeigt, falls Parameter „76:1“ eingestellt ist. Gesperrt 78:0 Freigegeben 78:1 79 Zentraler Fehlermanager Anzeige Wert Erläuterungen Wird nur angezeigt, falls Parameter „76:1“ eingestellt ist. Hinweis Es darf nur eine Regelung als Fehlermanager para- metriert werden.
Seite 66: Beginn Sommerzeit: Monat
Parameter Allgemein (Fortsetzung) 82 Beginn Sommerzeit: Monat Anzeige Wert Erläuterungen Wird nur angezeigt, falls Parameter „81:1“ eingestellt ist. Eingestellter Wert gibt den jeweiligen Monat an „1“ = Januar „12“ = Dezember März 82:3 Jeweiliger Monat 82:1 bis 82:12 83 Beginn Sommerzeit: Woche des gewählten Monats Anzeige Wert Erläuterungen...
Seite 67: Beginn Winterzeit: Monat
Parameter Allgemein (Fortsetzung) 85 Beginn Winterzeit: Monat Anzeige Wert Erläuterungen Wird nur angezeigt, falls Parameter „81:1“ eingestellt ist. Eingestellter Wert gibt den jeweiligen Monat an „1“ = Januar „12“ = Dezember Oktober 85:10 Jeweiliger Monat 85:1 bis 85:12 86 Beginn Winterzeit: Woche des gewählten Monats Anzeige Wert Erläuterungen...
Seite 68: Viessmann Anlagennummer
Parameter Allgemein (Fortsetzung) 98 Viessmann Anlagennummer Anzeige Wert Erläuterungen Wird nur angezeigt, falls Parameter „76:1“ eingestellt ist. Hinweis Innerhalb eines LON muss die Anlagennummer ■ gleich sein. In Verbindung mit Überwachung mehrerer Anlagen ■ über Vitocom 300, Typ LAN3 98:1...
Seite 69: Schalthysterese Brenner
Parameter Heizkessel (Fortsetzung) 04 Schalthysterese Brenner Anzeige Wert Erläuterungen Hinweis Werkseitige Einstellung abhängig vom Codierste- ■ cker Nur für 1-stufige Brenner ■ Schalthysterese 4 K 04:0 ERB50-Funktion 04:1 ERB80-Funktion 04:2 05 Brenner-Kennlinie Anzeige Wert Erläuterungen Hinweis Werkseitige Einstellung abhängig vom Codierstecker Die Brennerkennlinie ist abhängig von der Bauart des Brenners.
Seite 70: Maximalleistung Brenner In 100 Kw
Parameter Heizkessel (Fortsetzung) 09 Maximalleistung Brenner in 100 kW Anzeige Wert Erläuterungen Hinweis Werkseitige Einstellung abhängig vom Codierstecker ≙ ... kW 09:0 bis 1 Einstellschritt 100 kW 09:199 0A Grundleistung Brenner Anzeige Wert Erläuterungen Hinweis Werkseitige Einstellung abhängig vom Codierstecker ...
Seite 71: Ausschaltdifferenz
Parameter Heizkessel (Fortsetzung) 13 Ausschaltdifferenz Anzeige Wert Erläuterungen Der Brenner wird bei Überschreiten des Kesselwas- sertemperatur-Sollwerts ausgeschaltet. Hinweis Werkseitige Einstellung abhängig vom Codierstecker Ohne 13:0 Ohne Ausschaltdifferenz ... K 13:2 bis 13:20 14 Mindestlaufzeit Brenner Anzeige Wert Erläuterungen Hinweis Werkseitige Einstellung abhängig vom Codierstecker ...
Seite 72: Anfahroptimierung
Parameter Heizkessel (Fortsetzung) 1A Anfahroptimierung Anzeige Wert Erläuterungen Dauer der Anfahroptimierung nach Brennerstart Hinweis Werkseitige Einstellung abhängig vom Codierstecker ... s 1A:0 bis 1A:60 1B Zeit vom Zünden des Brenners bis zum Beginn der Regelung Anzeige Wert Erläuterungen Hinweis Werkseitige Einstellung abhängig vom Codierstecker ...
Seite 73: Zeitintervall In Monaten Bis Zur Nächsten Wartung
Parameter Heizkessel (Fortsetzung) 23 Zeitintervall in Monaten bis zur nächsten Wartung Anzeige Wert Erläuterungen Nicht aktiv 23:0 ... Monate 23:1 bis Anzahl der Monate bis zur nächsten Wartung einstell- 23:24 bar von 1 bis 24 24 Status Wartung Anzeige Wert Erläuterungen Keine anstehende Wartung 24:0...
Seite 74: Max. Vorwärmzeit Der Drosselklappe
Parameter Heizkessel (Fortsetzung) 2B Max. Vorwärmzeit der Drosselklappe Anzeige Wert Erläuterungen Bei Kesselfreigabe wird vor Regelbeginn die Drossel- klappe für die eingestellte Vorwärmzeit geöffnet. 5 min 2B:5 Keine 2B:0 ... min 2B:1 bis 2B:60 2C Max. Nachlaufzeit der Drosselklappe Anzeige Wert Erläuterungen Nach Ende der Kesselfreigabe bleibt die Drosselklap-...
Seite 75: Einstellung Speichertemperatur-Sollwert
Parameter Warmwasser (Fortsetzung) 01 Einstellung Speichertemperatur-Sollwert Anzeige Wert Erläuterungen Hinweis Max. zulässige Trinkwassertemperatur beachten. 10 °C bis 60 °C 01:0 Trinkwassertemperatur-Sollwert einstellbar von 10 bis 60 °C 10 °C bis 95 °C 01:1 Trinkwassertemperatur-Sollwert einstellbar von 10 bis 95 °C 03 Zusatzfunktion für erhöhte Trinkwasserhygiene Anzeige Wert...
Seite 76: Umwälzpumpe Zur Speicherbeheizung
Parameter Warmwasser (Fortsetzung) 07 Umwälzpumpe zur Speicherbeheizung Anzeige Wert Erläuterungen Wird kesseltemperaturabhängig einge- 07:0 Wirkt nicht, falls Parameter „00:3“ eingestellt ist. schaltet. Wird sofort eingeschaltet. 07:1 08 Nachlauf Umwälzpumpe zur Speicherbeheizung Anzeige Wert Erläuterungen 10 min 08:10 Umwälzpumpe mit max. 10 min Nachlauf nach Spei- cherbeheizung Kein 08:0...
Seite 77: Einschaltpunkt Der Speicherbeheizung Bei 2 Speichertemperatursensoren
Parameter Warmwasser (Fortsetzung) 0E Einschaltpunkt der Speicherbeheizung bei 2 Speichertemperatursensoren Anzeige Wert Erläuterungen Wird nur angezeigt, falls Parameter „00:2“ eingestellt ist. 0E:7 Ausschaltpunkt der Speicherbeheizung bei Sollwert x 0E:1 bis Einstellbar von 0,1 bis 0,9 ≙ 0E:9 1 Einstellschritt 0F Laufzeit Stellantrieb Mischventil Wärmetauscher-Set Anzeige Wert Erläuterungen...
Seite 78: Ausschalttemperaturdifferenz Solarkreispumpe
Parameter Solar (Fortsetzung) 01 Ausschalttemperaturdifferenz Solarkreispumpe Anzeige Wert Erläuterungen 01:4 ... K 01:1 bis 01:29 02 Drehzahlregelung Solarkreispumpe Anzeige Wert Erläuterungen Ohne 02:0 Ohne Drehzahlregelung Nicht einstellen 02:1 02:2 Mit PWM-Ansteuerung 03 Temperaturdifferenz für Start der Drehzahlregelung Anzeige Wert Erläuterungen 10 K 03:10 ...
Seite 79: Intervallfunktion Solarkreispumpe
Stagnationszeit-Reduzierung nicht aktiv 0A:5 ... K 0A:1 bis 0A:40 0B Frostschutzfunktion für Solarkreis Anzeige Wert Erläuterungen 0B:0 0B:1 Nicht erforderlich in Verbindung mit Viessmann Wär- meträgermedium 0C Delta-T-Überwachung Anzeige Wert Erläuterungen 0C:0 0C:1 Zu geringer oder kein Volumenstrom im Solarkreis wird erfasst.
Seite 80: Nachtzirkulations-Überwachung
Ungewollter Volumenstrom im Solarkreis (z. B. nachts) wird erfasst. 0E Ermittlung Solarenergieertrag Anzeige Wert Erläuterungen 0E:0 Ermittlung Solarenergieertrag mit 0E:1 Viessmann Wärmeträgermedium Ermittlung Solarenergieertrag mit Wärme- 0E:2 Nicht einstellen trägermedium Wasser 0F Volumenstrom Solarkreis bei max. Pumpendrehzahl Anzeige Wert Erläuterungen...
Seite 81: Funktion Kollektorminimaltemperatur
Parameter Solar (Fortsetzung) 12 Funktion Kollektorminimaltemperatur Anzeige Wert Erläuterungen Keine 12:0 Minimaltemperaturbegrenzung nicht aktiv 10 °C 12:10 Mindesteinschalttemperatur für die Solarkreispumpe 10 °C ... °C 12:1 bis 12:90 20 Erweiterte Regelungsfunktion Anzeige Wert Erläuterungen Keine 20:0 Keine erweiterte Regelungsfunktion aktiv Zusatzfunktion erhöhte Trinkwasserhygiene 20:1 2.
Seite 82: Einschalttemperatur Für Thermostatfunktion
Parameter Solar (Fortsetzung) 24 Einschalttemperatur für Thermostatfunktion Anzeige Wert Erläuterungen Parameter „20:5“ oder „20:6“ muss eingestellt sein. 40 °C 24:40 ... °C 24:0 bis 24:100 25 Ausschalttemperatur für Thermostatfunktion Anzeige Wert Erläuterungen Parameter „20:5“ oder „20:6“ muss eingestellt sein. 50 °C 25:50 ...
Seite 83: Diagnose Und Serviceabfragen
Diagnose und Serviceabfragen Service-Menü aufrufen Auf folgende Schaltflächen tippen: 4. Gewünschtes Menü wählen. Hinweis Je nach Anlagenausstattung und Konfiguration der 2. „Service“ Regelung können die in der Tabelle aufgeführten Menüs aufgerufen werden. 3. Passwort „viservice“ eingeben. Service-Menü Diagnose Allgemein Heizung Warmwasser Solarenergie Kurzabfrage...
Seite 84: Service-Menü Verlassen
3. Passwort „viservice“ eingeben. Alle Passwörter in die werkseitige Einstellung zurücksetzen Auf folgende Schaltflächen tippen: 5. „Passwörter ändern“ 1. Master-Passwort beim Technischen Dienst der 6. „Alle Passwörter zurücksetzen“ Viessmann Werke erfragen. 7. Master-Passwort eingeben. 8. Mit bestätigen. 3. „Service“ 4. Passwort „viservice“ eingeben.
Seite 85: Kurzabfrage
Diagnose und Serviceabfragen Diagnose (Fortsetzung) 2. „Service“ 5. „Daten zurücksetzen“ 3. Passwort „viservice“ eingeben. 6. Gewünschten Wert oder „Alle Daten“ auswählen. 4. „Diagnose“ 7. Mit bestätigen. Kurzabfrage In der Kurzabfrage können z. B. Softwarestände und 4. „Diagnose“ angeschlossene Komponenten abgefragt werden. 5.
Seite 86: Lon-Service-Pin
Diagnose und Serviceabfragen LON-Service-PIN Zur Funktionsprüfung des Kommunikationsmoduls 3. Passwort „viservice“ eingeben. LON sendet die Regelung eine Nachricht. 4. „Servicefunktionen“ Auf folgende Schaltflächen tippen: 5. „LON-Service-PIN“ Auf dem Display erscheint für ca. 4 s „Kommuni- kationsmodul LON sendet“. 2. „Service“ WiFi-Informationen aufrufen Verbindungsdaten für die Service-Schnittstelle WiFi 3.
Seite 87: Wartungsanzeige
Diagnose und Serviceabfragen Wartungsanzeige In den Parametern „1F“, „21“ und „23“ in Gruppe Nachdem diese Werte erreicht sind, erscheint im Dis- „Heizkessel“ können Grenzwerte für eine Wartung play eine Wartungsmeldung. eingestellt werden. Wartungsanzeige quittieren Auf folgende Schaltflächen tippen: Im Navigationsbereich blinkt Quittierte Wartungsmeldungen aufrufen Auf folgende Schaltflächen tippen: 2.
Seite 88: Störungsbehebung Störungsanzeige
Störungsbehebung Störungsanzeige Bei einer Störung erscheinen im Display das Symbol Bedeutung der Störungsmeldungen: Siehe Kapitel ■ und „Störung“. „Störungsmeldungen“. ■ Falls eine Meldeeinrichtung angeschlossen ist, wird diese eingeschaltet. Störungsanzeige quittieren tippen. ■ Falls eine Meldeeinrichtung angeschlossen ist, wird Im Navigationsbereich blinkt diese ausgeschaltet.
Seite 89: Unterbrechung Kesseltemperatursensor
Störungsbehebung Störungsmeldungen (Fortsetzung) 38 Unterbrechung Kesseltemperatursensor Mit Speicher-Wassererwärmer: Ohne Speicher-Wassererwärmer: ■ ■ Umwälzpumpe zur Speicherbeheizung ein, Heizkes- Heizkessel regelt auf Temperaturregler. sel wird auf Speichertemperatur-Sollwert gehalten. Ursache Maßnahme Unterbrechung Kesseltemperatursensor Kesseltemperatursensor prüfen: Siehe Kapitel „Tempe- ratursensoren prüfen“ 3A LAN-Hardwarefehler Regelbetrieb Ursache Maßnahme Fehler Netzwerkmodul...
Seite 90: Kurzschluss Temperatursensor Puffer/Hydraulische Weiche
Störungsbehebung Störungsmeldungen (Fortsetzung) 52 Kurzschluss Temperatursensor Puffer/Hydraulische Weiche Regelbetrieb Ursache Maßnahme Kurzschluss Puffertemperatursensor oder Temperatur- Sensor an Anschluss ■ sensor hydraulische Weiche Sensoren prüfen: Siehe Kapitel „Temperatursensoren ■ prüfen“ 58 Unterbrechung Speichertemperatursensor 1 Speicherladepumpe ein: ■ Trinkwassertemperatur-Sollwert = Vorlauftemperatur- Sollwert Vorrangschaltungen sind aufgehoben.
Seite 91: Unterbrechung Temperatursensor 17A
Störungsbehebung Störungsmeldungen (Fortsetzung) Ursache Maßnahme Kurzschluss Temperatursensor Temperatursensor prüfen: Siehe Kapitel „Temperatur- sensoren prüfen“ 68 Unterbrechung Temperatursensor 17A Heizkessel mit Maximaltemperatur, keine Leistungsre- duzierung, Mischventil Rücklauftemperaturregelung zur Anlage offen Ursache Maßnahme Unterbrechung Temperatursensor Temperatursensor prüfen: Siehe Kapitel „Temperatur- sensoren prüfen“ Ohne Temperatursensor: Parameter „51:0“...
Seite 92: Kurzschluss Kollektortemperatursensor
Störungsbehebung Störungsmeldungen (Fortsetzung) Ursache Maßnahme Kurzschluss Temperatursensor Temperatursensor an der Solarregelung prüfen (sie- aÖ aÖ Anschluss am Solarregelungsmodul, Typ SM1 he separate Montage- und Serviceanleitung). 92 Kurzschluss Kollektortemperatursensor Keine solare Trinkwassererwärmung Ursache Maßnahme Kurzschluss Kollektortemperatursensor, Sensor an der Solarregelung prüfen (siehe separate Anschluss Temperatursensor am Solarregelungs- Montage- und Serviceanleitung).
Seite 93: Unterbrechung Rücklauftemperatursensor Kollektor
Störungsbehebung Störungsmeldungen (Fortsetzung) Ursache Maßnahme Unterbrechung Kollektortemperatursensor, Sensor an der Solarregelung prüfen (siehe separate Anschluss Temperatursensor am Solarregelungs- Montage- und Serviceanleitung). & modul, Typ SM1 oder Sensor an S1 der Vitosolic 9B Unterbrechung Rücklauftemperatursensor Kollektor Regelbetrieb Ursache Maßnahme Unterbrechung Temperatursensor, Sensor an der Solarregelung prüfen (siehe separate Anschluss an S3 der Vitosolic Montage- und Serviceanleitung).
Seite 94: A2 Störmeldemodul 2: Sicherheitseinrichtung 3
Störungsbehebung Störungsmeldungen (Fortsetzung) Ursache Maßnahme Fehler Sicherheitseinrichtung an „X3“ des 2. Steck- Sicherheitseinrichtung prüfen, ggf. entriegeln. adapters für externe Sicherheitseinrichtungen A2 Störmeldemodul 2: Sicherheitseinrichtung 3 Heizkessel kühlt aus. Ursache Maßnahme Fehler Sicherheitseinrichtung an „X2“ des 2. Steck- Sicherheitseinrichtung prüfen, ggf. entriegeln. adapters für externe Sicherheitseinrichtungen A3 Störmeldemodul 2: Sicherheitseinrichtung 4 Heizkessel kühlt aus.
Seite 95: Ad Konfigurationsfehler Drosselklappe
Störungsbehebung Störungsmeldungen (Fortsetzung) Ursache Maßnahme Konfigurationsfehler Rücklauftemperaturregelung: Pa- Stecker einstecken und Parameter prüfen. rameter „0C:1“ in Gruppe „Heizkessel“ ist eingestellt, aber Stecker nicht eingesteckt und/oder Parame- ter „55:1“ in Gruppe „Allgemein“ nicht eingestellt. AD Konfigurationsfehler Drosselklappe Regelbetrieb Ursache Maßnahme Konfigurationsfehler Drosselklappe: Parameter „0C:2“, Mit Drosselklappe: ■...
Seite 96: B8 Unterbrechung Abgastemperatursensor
Störungsbehebung Störungsmeldungen (Fortsetzung) Ursache Maßnahme Fehler Codierstecker Codierstecker einstecken oder austauschen: Siehe Ka- pitel „Codierstecker einstecken“ B8 Unterbrechung Abgastemperatursensor Regelbetrieb Ursache Maßnahme Unterbrechung Abgastemperatursensor Abgastemperatursensor prüfen: Siehe Kapitel „Tem- ■ peratursensoren prüfen“ Ohne Abgastemperatursensor: Parameter „1F:0“ in ■ Gruppe „Heizkessel“ einstellen. BF Falsches Kommunikationsmodul LON ■...
Seite 97: C9 Störmeldemodul 1 Eingang 2: Maximaldruck 1
Störungsbehebung Störungsmeldungen (Fortsetzung) Ursache Maßnahme Fehler Wassermangelsicherung an „X7“ des 1. Steck- Wasserstand der Anlage prüfen. adapters für externe Sicherheitseinrichtungen Wassermangelsicherung entriegeln: Siehe Kapitel „Steckadapter externe Sicherheitseinrichtungen“ C9 Störmeldemodul 1 Eingang 2: Maximaldruck 1 Heizkessel kühlt aus. Ursache Maßnahme Fehler Maximaldruckbegrenzer an „X3“ des 1. Steck- Anlagendruck prüfen.
Seite 98: D1 Brennerstörung Heizkessel
Störungsbehebung Störungsmeldungen (Fortsetzung) D1 Brennerstörung Heizkessel Heizkessel kühlt aus. Ursache Maßnahme Brennerstörung Heizkessel Brenner prüfen. D2 Kommunikationsfehler Störmeldemodul 2 Regelbetrieb Ursache Maßnahme Kommunikationsfehler 2. Steckadapter für externe Si- Steckadapter prüfen: Siehe Kapitel „Steckadapter ex- ■ cherheitseinrichtung terne Sicherheitseinrichtungen“ Ohne Steckadapter: ■...
Seite 99: E0 Störung Lon-Teilnehmer
Störungsbehebung Störungsmeldungen (Fortsetzung) Ursache Maßnahme Eingang DE3 an Erweiterung EA1 meldet Störung. Fehler am betroffenen Gerät beseitigen. E0 Störung LON-Teilnehmer ... ■ Regelbetrieb ■ Keine Kommunikation über LON Ursache Maßnahme Störung LON-Teilnehmer Kommunikationsmodul LON prüfen, ggf. austau- ■ schen. LON-Teilnehmer prüfen. ■...
Seite 100: Abgastemperatursensor
Störungsbehebung Temperatursensoren prüfen (Fortsetzung) 1. Entsprechenden Stecker abziehen. Viessmann NTC 10 k (blaue Kennzeichnung) Ω 2. Widerstand des Sensors messen und mit Kennlinie vergleichen. 3. Bei starker Abweichung Montage prüfen und ggf. Sensor austauschen. Temperatur in °C Abb. 35 Abgastemperatursensor Bei Erreichen eines eingegebenen Grenzwerts (siehe Parameter „1F“...
Seite 101: Sicherungen Prüfen
Störungsbehebung Sicherungen prüfen 1. Anlage spannungsfrei schalten, z. B. an der sepa- 3. Sicherungen prüfen. Ggf. austauschen (siehe raten Sicherung oder einem Hauptschalter, und auf Anschluss- und Verdrahtungsschema). Spannungsfreiheit prüfen. Anlage gegen Wiedereinschalten sichern. Gefahr Falsche oder nicht ordnungsgemäß einge- 2.
Seite 102: Funktionsbeschreibung
Funktionsbeschreibung Regelung der Kesselwassertemperatur Kurzbeschreibung Die Regelung der Kesselwassertemperatur erfolgt In Verbindung mit Therm-Control: ■ ■ durch Ein- und Ausschalten des Brenners oder durch Bei Unterschreiten des Temperatur-Sollwerts am Modulation. Sensor der Therm-Control wird der Kesselwasser- ■ Der Kesselwassertemperatur-Sollwert wird aus fol- temperatur-Sollwert erhöht.
Seite 103: Kesselschutzfunktion: Rücklauftemperaturanhebung Über Beimischpumpe Oder/Und 3-Wege-Mischventil
Funktionsbeschreibung Regelung der Kesselwassertemperatur (Fortsetzung) 20 A1 sÖ sÖ 2 ... n Abb. 37 Abb. 38 A1 Zufahren der Mischer A1 Zufahren der Mischer sÖ sÖ Hilfsschütz, Best.-Nr. 7814 681 Hilfsschütz, Best.-Nr. 7814 681 Nachgeschaltete Heizkreisregler, Schaltkontakt Nachgeschaltete Heizkreisregler, Schaltkontakt geschlossen: geschlossen: Signal für Mischer ZU...
Seite 104 Funktionsbeschreibung Regelung der Kesselwassertemperatur (Fortsetzung) Einkesselanlagen mit Beimischpumpe und 3- Anschluss in Heizungsanlagen ohne LON Wege-Mischventil ■ Die Temperatursensoren T1 und T2 erfassen die Einkesselanlage Rücklauftemperatur an unterschiedlichen Messpunk- ■ Stecker A1 der Vitotronic wird als Schaltkontakt sÖ ten. genutzt. Bei Unterschreiten der werkseitig eingestellten Min- Erforderlicher Parameter: „53:2“...
Seite 105: Kesselschutzfunktion: Verteilerpumpe
Funktionsbeschreibung Regelung der Kesselwassertemperatur (Fortsetzung) Nachgeschaltete Heizkreisregler, Schaltkontakt geschlossen: Signal für Mischer ZU Netzanschluss, 230 V/50 Hz Anschlusskasten, bauseits Kesselschutzfunktion: Verteilerpumpe ■ Für Heizungsanlagen mit entfernt liegender Unter- Anschluss in Heizungsanlagen ohne LON station ( 20 m). > ■ Voraussetzung: Mehrkesselanlage Wärmeabgabe muss gedrosselt werden können.
Seite 106: Regelung Der Trinkwassererwärmung (Speichertemperaturregelung)
Funktionsbeschreibung Regelung der Kesselwassertemperatur (Fortsetzung) Heizkessel wird warm ■ 1-stufiger Brenner: Falls die Kesselwassertemperatur den Kesselwas- sertemperatur-Sollwert um 2 K überschreitet, wird der Brenner ausgeschaltet. 2-stufiger oder modulierender Brenner: ■ Falls die Kesselwassertemperatur den Kesselwas- sertemperatur-Sollwert um die Ausschaltdifferenz überschreitet, wird der Brenner ausgeschaltet. Die Ausschaltdifferenz wird in Parameter „13“...
Seite 107 Funktionsbeschreibung Regelung der Trinkwassererwärmung… (Fortsetzung) Speicherbeheizung (Parameter „00:0“) Speichertemperaturregelung mit 2 Speichertempe- ratursensoren (Parameter „00:2“) Speicher-Wassererwärmer wird kalt (Sollwert 2,5 K, − Änderung über Parameter „04“): Der 1. Speichertemperatursensor gibt die Umwälz- ■ Der Kesselwassertemperatur-Sollwert wird um 20 K pumpe zur Speicherbeheizung frei und wird für die höher gesetzt als der Trinkwassertemperatur-Soll- Abbruchbedingungen im Pumpennachlauf ausgewer- wert (Änderung über Parameter „06“).
Seite 108: Steckadapter Externe Sicherheitseinrichtungen (Zubehör)
Funktionsbeschreibung Regelung der Trinkwassererwärmung… (Fortsetzung) Die Umwälzpumpe zur Speicherbeheizung wird bei ■ ganz geöffnetem 3-Wege-Mischventil sofort ausge- schaltet. oder ■ Die Umwälzpumpe zur Speicherbeheizung wird nach einer über Parameter „08“ einstellbaren Nachlaufzeit ausgeschaltet. Steckadapter externe Sicherheitseinrichtungen (Zubehör) Anschluss von einem Steckadapter Der Steckadapter wird von der Regelung automatisch ■...
Seite 109: Anschluss Von 2 Steckadaptern
Funktionsbeschreibung Steckadapter externe Sicherheitseinrichtungen… (Fortsetzung) Anschluss von 2 Steckadaptern Separate Montageanleitung Drehschaltereinstellung Der Drehschalter befindet sich im oberen Teil des Die Anschlüsse im 1. Steckadapter so ausführen, wie Steckadapters. im vorigen Kapitel beschrieben. Auslieferungszustand: Stellung 1 Im 2. Steckadapter ist die Reihenfolge der Anschlüsse 1.
Seite 110: Analoger Eingang 0 - 10 V
Funktionsbeschreibung Erweiterung EA1 (Zubehör) (Fortsetzung) Funktionszuordnung der Eingänge Die Funktion der Eingänge wird über folgende Para- meter in Gruppe „Allgemein“ an der Regelung des Heizkessels gewählt: DE1: Parameter „42“ ■ DE2: Parameter „43“ ■ DE3: Parameter „44“ ■ Analoger Eingang 0 10 V –...
Seite 111: Erweiterung Am1 (Zubehör)
Funktionsbeschreibung Erweiterung AM1 (Zubehör) Abb. 44 Umwälzpumpe A Netzanschluss für weiteres Zubehör fÖ Umwälzpumpe KM-BUS Netzanschluss fÖ Funktionen An Anschluss A1 und A2 kann je eine der folgenden Die Funktion der Ausgänge wird über Parameter an Umwälzpumpen angeschlossen werden: der Regelung des Heizkessels gewählt. ■...
Seite 112: Anschluss- Und Verdrahtungsschema
Anschluss- und Verdrahtungsschemen Anschluss- und Verdrahtungsschema Übersicht Abb. 45 A2 Leiterplatte Kleinspannung A7 Sicherheitsteil mit Temperaturregler und Sicher- A3 Leiterplatte 230 V~ heitstemperaturbegrenzer A4 Netzwerkmodul A8 Bedienteil A5 Codierstecker Elektrische Schnittstellen A6 Kommunikationsmodul LON...
Seite 113: Leiterplatte 230 V
Anschluss- und Verdrahtungsschemen Anschluss- und Verdrahtungsschema (Fortsetzung) Leiterplatte 230 V~ Abb. 46...
Seite 114: Leiterplatte Kleinspannung
Anschluss- und Verdrahtungsschemen Anschluss- und Verdrahtungsschema (Fortsetzung) Primäre Speicherladepumpe für Speicher- Sammelstörmeldeeinrichtung sÖ gÖ ladesystem Motor-Drosselklappe Oder Oder Umwälzpumpe für Abgas/Wasser-Wärme- Mischventil zur Rücklauftemperaturrege- tauscher lung Oder Oder Schaltausgang zur Volumenstromreduzie- Mischventil Wärmetauscher-Set rung (Therm-Control) Brenner 2. Stufe lÖ Umwälzpumpe zur Speicherbeheizung Oder (Zubehör) Brenner modulierend...
Seite 115: Anschluss- Und Verdrahtungsschema
Anschluss- und Verdrahtungsschemen Anschluss- und Verdrahtungsschema (Fortsetzung) Kesseltemperatursensor Temperatursensor Speicherladesystem § Speichertemperatursensor Oder Oder Rücklauftemperatursensor T2 Speichertemperatursensor oben bei Speicher- CAN-BUS-Teilnehmer ladesystem Externe Anforderung Speichertemperatursensor unten bei Speicher- KM-BUS-Teilnehmer ladesystem Externes Umschalten Temperatursensor hydraulische Weiche Anschluss für Datenaustausch Puffertemperatursensor Elektrische Schnittstellen Abgastemperatursensor Temperatursensor Therm-Control Oder...
Seite 116: Technische Daten
Technische Daten Technische Daten Nennspannung 230 V~ Nennfrequenz 50 Hz Nennstrom 12 A~ Leistungsaufnahme 16 W Schutzklasse Schutzart IP20D gemäß EN 60529, durch Aufbau/Einbau gewähr- leisten. Wirkungsweise Typ 1B gemäß EN 60730-1 Zulässige Umgebungstemperatur Betrieb 0 bis +40 °C ■ Verwendung in Wohn- und Heizräumen (normale Um- gebungsbedingungen) Lagerung und Transport...
Seite 117: Bescheinigungen
Bescheinigungen Konformitätserklärung Wir, die Viessmann Climate Solutions SE, D-35108 Allendorf, erklären in alleiniger Verantwor- tung, dass das bezeichnete Produkt in Konstruktion und Betriebsverhalten den europäischen Richtlinien und den ergänzenden nationalen Anforderungen ent- spricht. Die Konformitätserklärung ist mit Hilfe der Herstell-Nr.
Seite 118: Stichwortverzeichnis
Stichwortverzeichnis Stichwortverzeichnis Externes Sperren............38 Abgastemperatursensor...........100 Externes Umschalten stufiger/modulierender Brenner Abschlusswiderstand LON......... 34 – Einkesselanlage..........38, 43 Adaptive Speicherbeheizung........107 – Mehrkesselanlage..........38, 43 Aktoren prüfen............54 Anlagenbeispiele............14 Anschlussbeispiele LON..........34 Fehlerhistorie............. 88 Anschluss modulierender Brenner Frostschutzfunktion..........106 – Einkesselanlage............29 Funktionen Regelung der konstanten Kesselwasser- –...
Seite 119 Stichwortverzeichnis Stichwortverzeichnis (Fortsetzung) Minimaldruckbegrenzer..........108 Sicherheitstemperaturbegrenzer......108 Modulierender Brenner........29, 30, 31 – Prüfen..............54 Modulierender Brenner, Regelung anpassen.....52 – Umstellen..............15 Motor-Drosselklappe..........24 – Zusätzlicher............108 Sicherungen............. 101 Softwarestand............85 Nennbelastbarkeit der Relaisausgänge....116 Solarregelung............106 Netzanschluss............35 Solarregelungsmodul..........106 Netzfiltereinheit............36 Speicherladesystem.........106, 107 Netzwerkmodul Speichertemperaturregelung........106 –...
Seite 120 Viessmann Ges.m.b.H. Viessmann Climate Solutions SE A-4641 Steinhaus bei Wels 35108 Allendorf Telefon: 07242 62381-110 Telefon: 06452 70-0 Telefax: 07242 62381-440 Telefax: 06452 70-2780 www.viessmann.at www.viessmann.de...

Diese Anleitung auch für:

Vitotronic 100 cc1e Z015490

Viessmann Z016893 Montage- Und Serviceanleitung

Quicklinks

Fehlerbehebung

Verwandte Anleitungen für Viessmann Z016893

Inhaltszusammenfassung für Viessmann Z016893

Diese Anleitung auch für:

Inhaltsverzeichnis
