Viessmann Vitotronic 300 CM1E Montage- Und Serviceanleitung Für Die Fachkraft Seite 140

Funktionsbeschreibung Anlage
Regelung der Kaskade
Regelungsstrategien
Brennwertstrategie
Vorteil
Zuschaltkriterium
Ausschaltkriterium

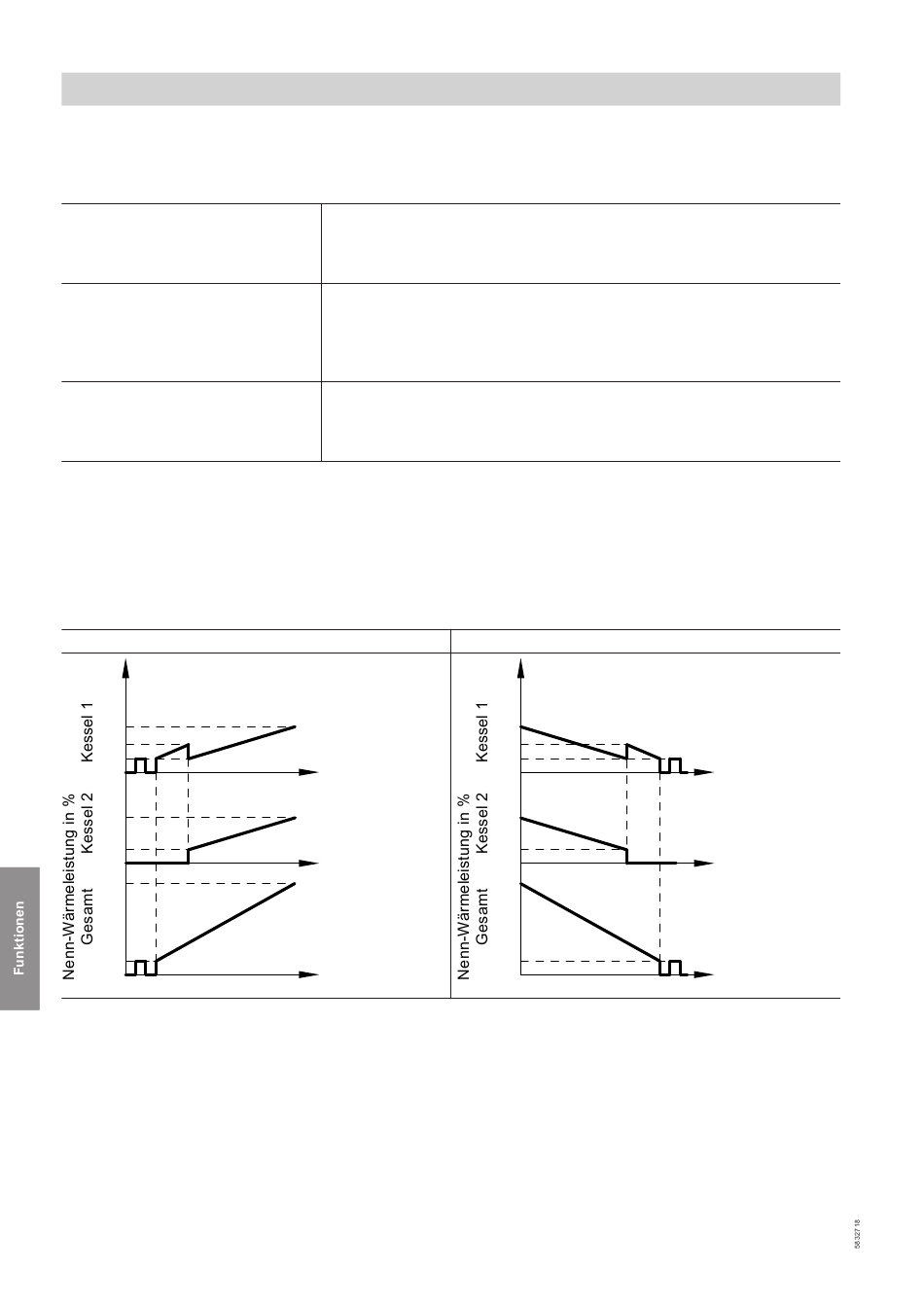

Beispiel (Parameter „07:0" in Gruppe „Kaskade")
Zweikesselanlage mit modulierenden Brennern:
Heizkessel 1: 100 % Nenn-Wärmeleistung (Grund-
■
last eingestellt auf 33 %)
■ Heizkessel 2: 100 % Nenn-Wärmeleistung (Grund-
last eingestellt auf 33 %)
Zuschalten
100
66
33
0
100
33
0
200
150
100
33
0
140
(Fortsetzung)
Optimale Nutzung des Brennwerteffekts und lange Brennerlaufzeiten
Parameter „07:0" in Gruppe „Kaskade" einstellen.
Die Brennwertstrategie hat zum Ziel, dass möglichst viele Heizkessel auf
niedrigem Leistungsniveau in Betrieb sind.
Das Zuschalten der Heizkessel erfolgt über eine Leistungsbilanz (Parame-
ter „08:1" in Gruppe „Kaskade").
Ein weiterer Heizkessel wird zugeschaltet, wenn die momentan benötigte
Leistung von den laufenden Heizkesseln zuzüglich dem in der Kesselfolge
nächsten Heizkessel erbracht werden kann.
Das Ausschalten der Heizkessel erfolgt über ein Ausschaltintegral. Über-
schreitet das Ausschaltintegral einen in Parameter „0C" in Gruppe „Kas-
kade" eingestellten Grenzwert, wird der zuletzt zugeschaltete Heizkessel
ausgeschaltet.
t
Ausschalten
100
66
33
0
100
33
0
200
150
100
33
0
t
